剪叉式焊接滚轮支撑旋转工装结构

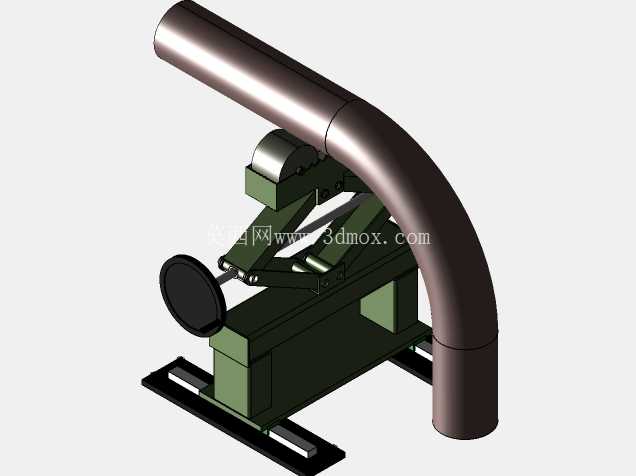

　　在管道预制、筒体环缝焊接的车间作业场景里，这类带剪叉升降结构的滚轮旋转支撑，是解决长径比偏大的弯管、异形筒段焊接变位的核心工装，很多车间在处理非同轴的弯管构件焊接时，常规的固定滚轮架无法适配弯管的偏心重心，也没法灵活调整支撑高度匹配不同工位的焊枪作业角度，这套结构刚好填补了这类场景的使用空白。从实际功能来看，底部的双导轨安装底座，是整套工装的安装基准，底座上预留的长条形安装孔，可以根据待支撑工件的长度、重心分布，灵活调整两个支撑单元的跨距，避免工件装夹后出现重心偏移倾覆的问题，安装时需要保证导轨的直线度公差控制在每米0.2mm以内，否则滚轮转动时会出现卡滞、工件窜动的问题，直接影响焊接成型的质量。

　　中间的剪叉升降结构，采用双组交叉剪臂配合横向调节丝杆的结构，转动侧边的手轮就可以带动剪臂的铰接点位移，实现上部滚轮支撑座的高度无级调整，调整行程可以覆盖300mm到800mm的支撑高度范围，适配不同直径的管道、筒体工件，剪臂的铰接位置都加装了自润滑铜套，长期承受交变载荷也不会出现磨损松旷，升降过程的阻尼均匀，不会出现突然下坠的安全隐患。上部的滚轮支撑组件，采用两个包胶滚轮作为工件的接触支撑面，滚轮的弧度经过优化，和管道外壁的接触面积足够大，不会压伤工件表面的防锈涂层，滚轮的转轴通过深沟球轴承安装在支撑座上，转动阻力小，工人手动推动工件就可以实现环向旋转，方便调整焊缝位置到最佳的平焊作业角度，侧边的圆形挡板是工件的轴向定位结构，当工件旋转时可以限制轴向窜动量，把窜动公差控制在1mm以内，保证焊缝的对齐精度。

　　设计这套结构的时候，首先要核算整套工装的额定承载能力，剪臂的板材厚度、铰接轴的直径都要按照最大承载1.2倍的安全系数来选型，避免满负载作业时出现结构变形；其次要考虑滚轮的转速匹配，因为手动旋转的作业模式下，滚轮的转动惯量不能过大，否则工件旋转到位后会因为惯性过转，需要反复调整位置，影响焊接效率；另外还要兼顾不同管径的适配性，滚轮的V型接触面设计可以兼容直径150mm到400mm的圆形管件，不需要更换滚轮就可以覆盖大部分车间常用的管道规格。

　　实际安装使用时，整套工装需要通过底部的压板固定在车间的焊接工作平台或者预制地轨上，安装后要校验上部滚轮的水平度，保证两个滚轮的上母线高度差不超过0.5mm，否则工件旋转时会出现单侧受力过大，转动不畅的问题。在弯管焊接作业中，这套工装可以和另一台固定滚轮架配合使用，分别支撑弯管的两个直段位置，通过调整剪叉的高度补偿弯管的角度差，让待焊的环缝位置始终保持在水平作业位置，工人不需要反复搬动笨重的工件，只需要转动工件就可以完成整圈焊缝的焊接，相比传统的固定码板焊接方式，作业效率可以提升40%以上，同时也能降低工人的劳动强度。结构的细节设计上，所有的焊缝都采用连续角焊缝，焊后做去应力处理，避免长期承重后出现焊接变形，外露的转动部件都没有突出的尖锐棱角，避免作业时剐蹭工人的工作服，调节手轮的位置设置在工装的侧边，工人站在地面就可以完成高度调整，不需要登高操作，符合车间作业的安全规范。
