带三轴定位器的双机器人焊接工作站

这套双机器人焊接工作站的设计，核心是解决中大型结构件焊接工序里人工施焊效率低、焊缝一致性差、作业环境存在职业健康风险的痛点，在工程机械结构件、商用车车架附件、中型钣金箱体类零件的批量焊接生产场景中适配性极强。整套设备的占地边界控制在7米×6米的矩形区域内，外围采用黄框钢丝网围栏做物理防护，围栏高度匹配工业现场安全规范，可完全阻隔焊接弧光、飞溅碎屑对外围作业区域的影响，围栏仅在操作人员上下料的工位处设置带安全联锁的检修门，门体开启时整套焊接设备会触发安全停机逻辑，避免误动作伤人。

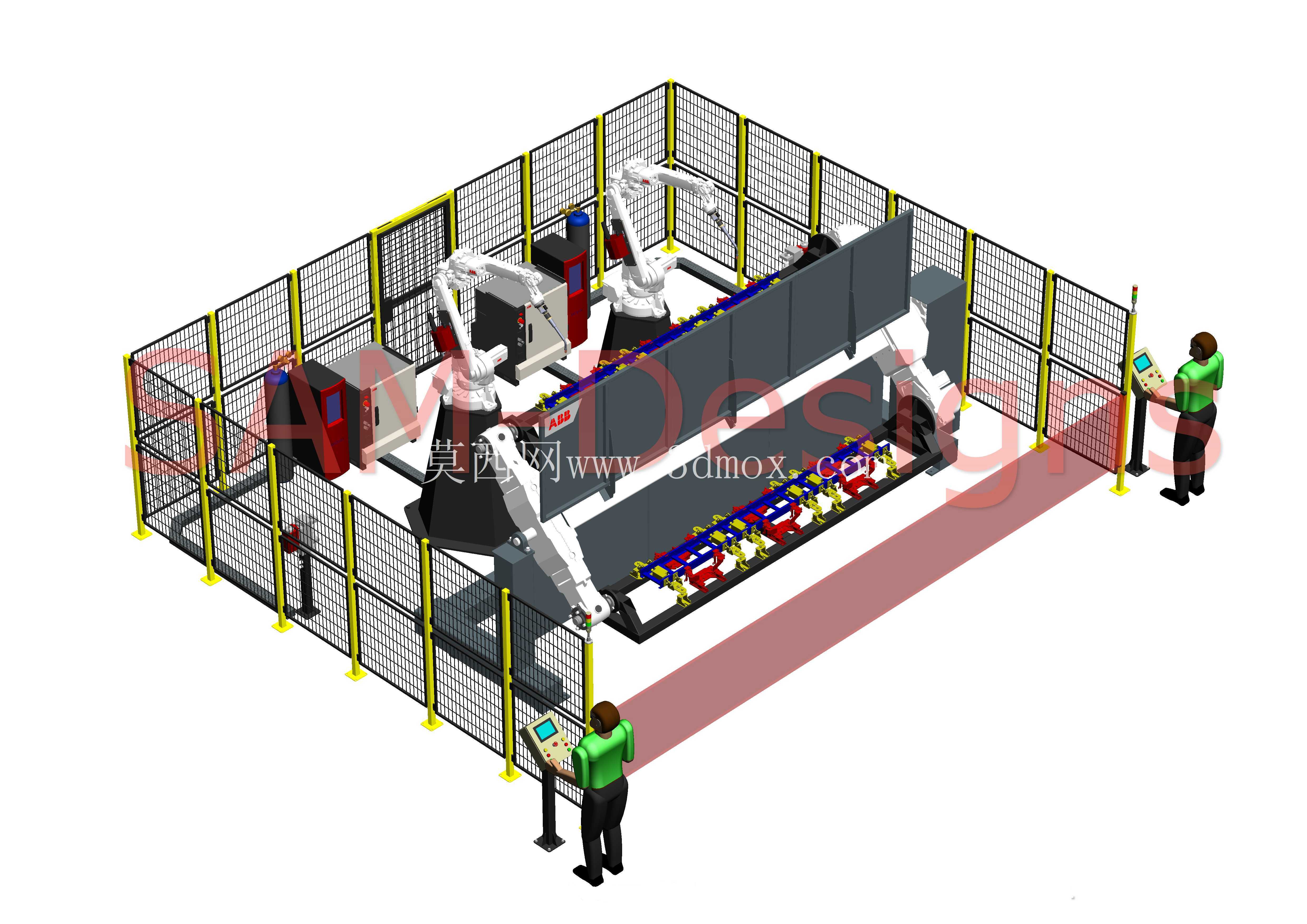

工作站核心配置包含2台ABB IRB-2600ID工业机器人，该型号机器人采用内置管线包设计，在焊接作业的连续轨迹运动中，外置管线不会与工件、夹具、周边防护发生剐蹭干涉，重复定位精度可满足角焊缝、搭接焊缝的毫米级精度要求，配合2台焊机可同时开展MIG、TIG等多种焊接工艺作业，针对长直焊缝、复杂空间曲线焊缝都能实现连续施焊，单条焊缝的焊接参数可通过示教器预设，不同工件切换时仅需调用对应程序即可，无需反复调整硬件位置。配套的K型D1400-L4000三轴定位器，可实现工件的回转、俯仰等多自由度变位，能将工件上的所有待焊焊缝调整到船形焊等最优施焊位置，避免机器人处于极限作业姿态施焊，既可以提升焊缝成型质量，也能减少机器人关节的异常负载损耗，延长设备使用寿命。

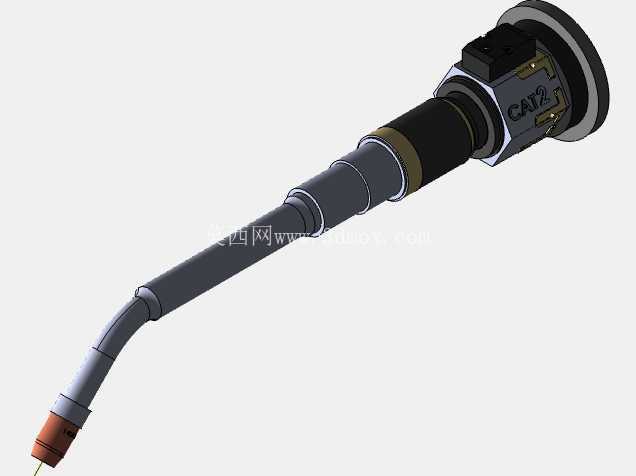

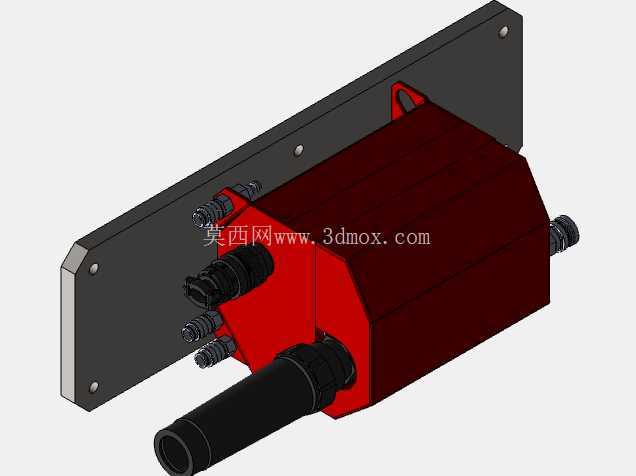

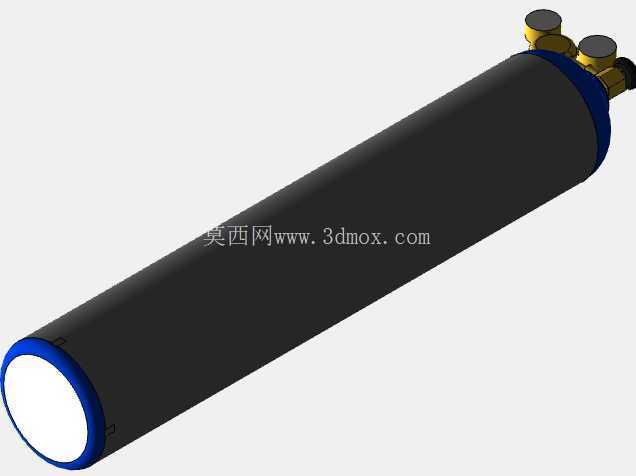

除核心焊接与变位单元外，工作站还配置了2台焊枪清洗器，可在机器人完成设定数量的焊缝焊接后，自动完成焊枪喷嘴的飞溅清理、硅油喷涂，减少焊枪堵塞导致的焊接缺陷，降低人工维护频次；配套的2个二氧化碳气瓶组通过集中供气管路连接到焊机端，管路沿围栏底部的走线槽排布，避免现场作业时被工件、转运设备剐蹭破损。操作人员的作业工位设置在围栏外侧的触控操作台前，操作台高度匹配站立作业的人体工程学尺寸，操作人员可在此完成工件装夹确认、程序调用、焊接过程监控，无需进入焊接作业区域，大幅降低职业伤害风险。

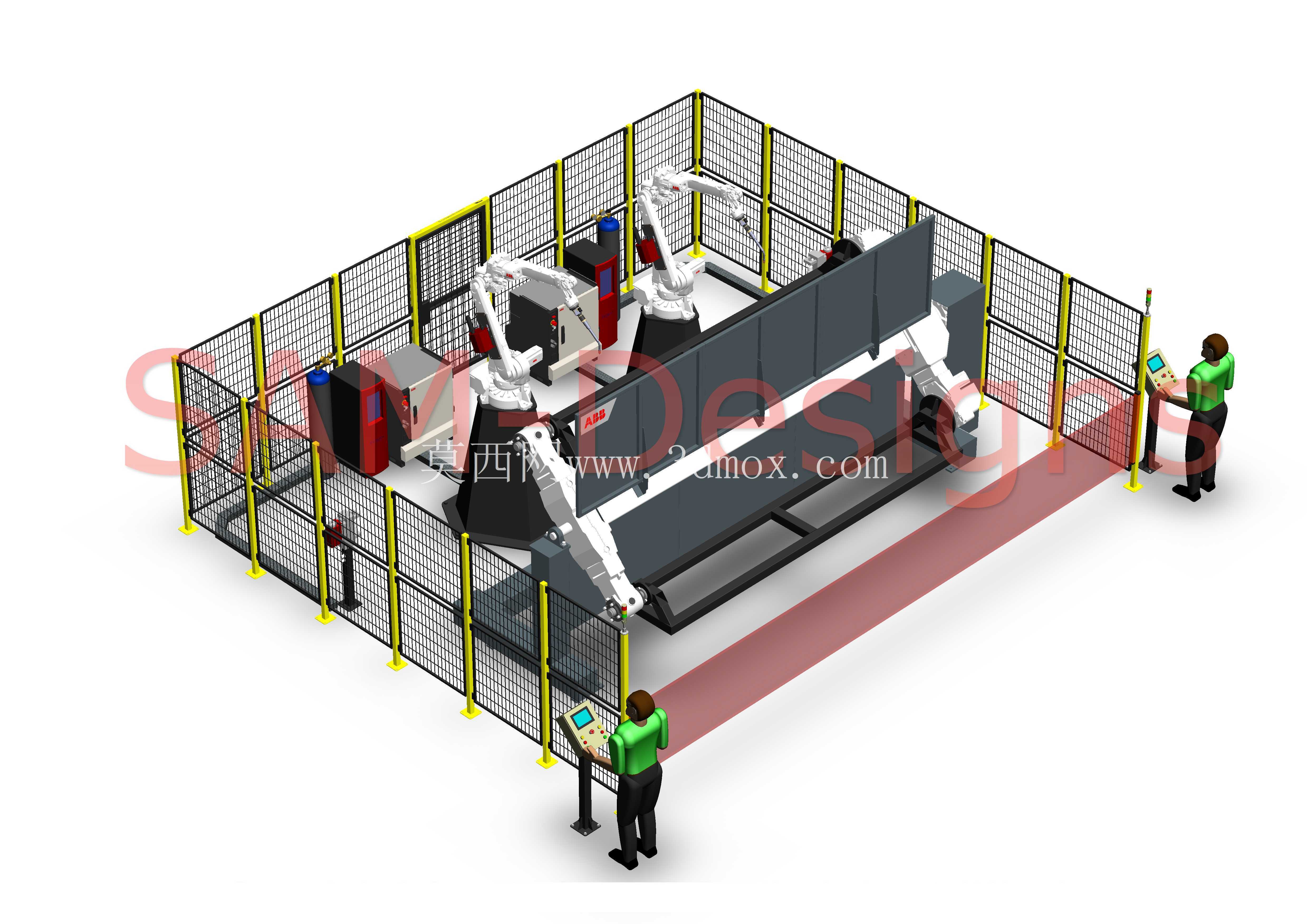

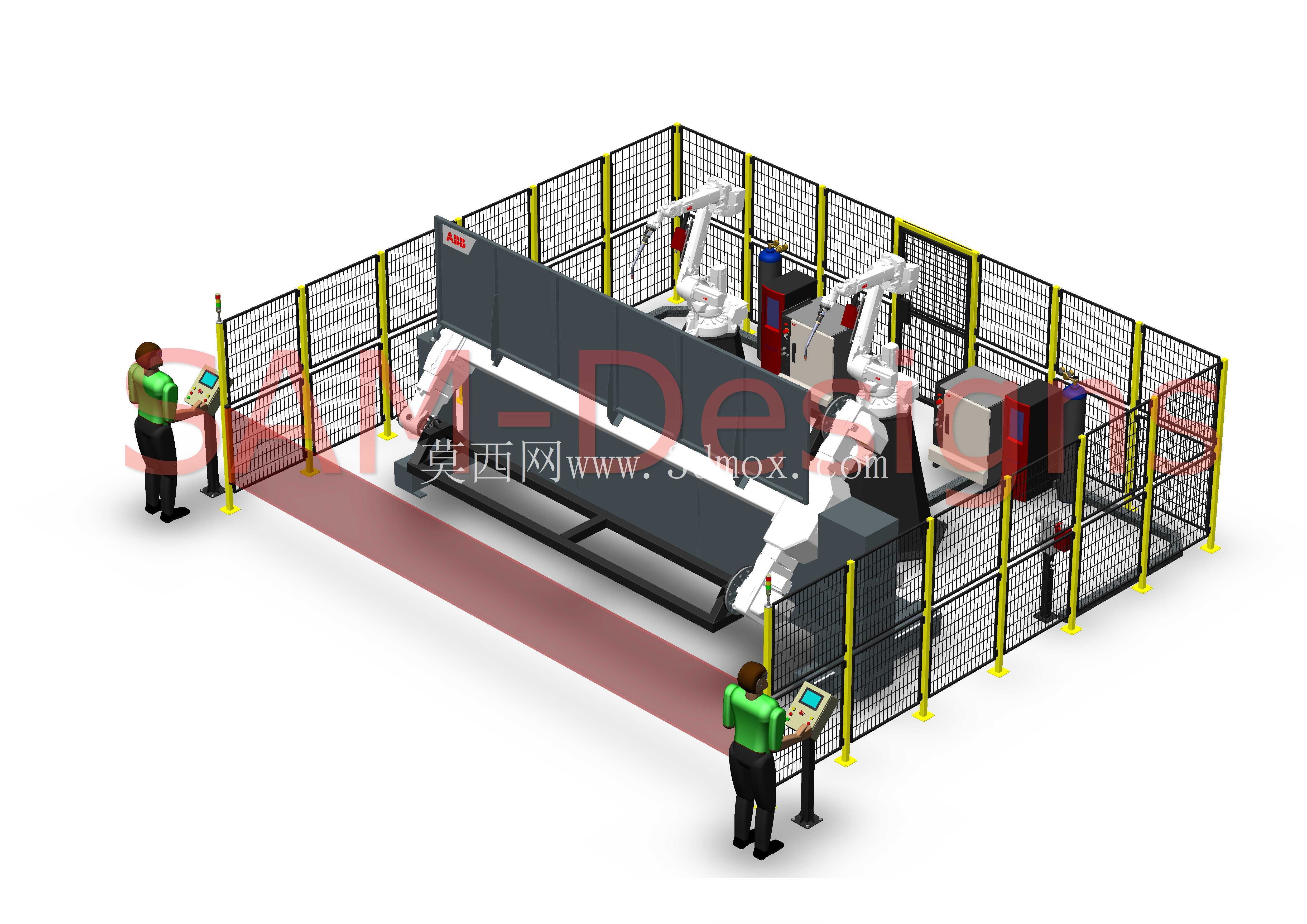

整套设备的布局设计充分考虑了现场物流的流转需求，上下料工位正对车间内部的工件转运通道，工件吊装到位后可直接装夹到定位器夹具上，焊接完成后可直接从同一工位吊出，无需额外预留转运通道，最大化利用生产场地面积。安全防护设计上，除围栏的物理防护和安全门联锁外，工位前方还设置了安全光栅区域，一旦有人员误入作业范围，设备会立即触发急停，多重安全冗余设计满足工业生产的安全规范要求。在结构细节设计上，所有设备的安装底座都采用可调式地脚螺栓，可根据车间地面的实际平整度调整设备水平度，避免长期运行过程中因为地面沉降导致的设备位置偏移，影响焊接精度；围栏的网片采用快拆式连接结构，后期设备维护时可快速拆卸对应位置的网片，无需整体拆解围栏，降低维护工作量。
