VRFB90度双向节流微调阀结构设计

　　在液压传动与流体控制管路系统中，这类90度角式双向微调节流阀的应用场景覆盖了中小型液压站、机床润滑回路、实验室流体试验台、小型气动控制管路等多个对流量调节精度有要求的工况，区别于常规直通式节流阀，角式结构能够适配管路直角转向的布局需求，减少管路转接接头的使用，降低管路泄漏点的同时压缩安装空间。从实际用途来看，该阀件核心作用是对管路内双向流动的工作流体进行节流调节，通过改变阀口通流面积控制管路流量，进而控制执行元件的运动速度、回路压力升降速率，相比普通截止式节流阀，其微调结构能够实现更精细的流量调节，避免小开度下调节幅度过大导致的流量跳变，适配需要精准控速的低速液压回路、微量流体供给场景。

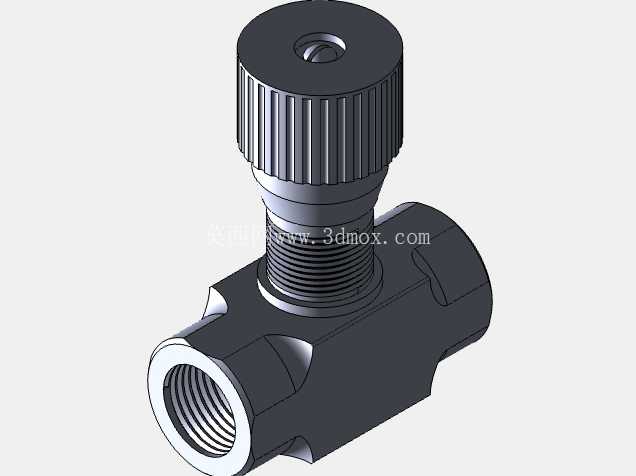

　　从功能特性上看，该阀采用双向通流结构，进出口无强制方向要求，安装时无需刻意区分介质流向，降低现场安装的出错概率；顶部的滚花调节旋钮采用大直径防滑设计，手动调节时无需额外工具即可完成操作，旋钮表面的直滚花纹理能够增大手部接触摩擦力，即使在沾有少量液压油的工况下也能稳定转动调节；阀体采用直通加角向的流道设计，介质流经阀口时的流阻经过优化，在全开状态下压损远小于同通径的截止式节流阀，减少不必要的系统能耗。

　　从设计思路层面，建模时优先考虑了阀件的装配工艺性：阀体与调节螺杆采用梯形螺纹配合，相比普通三角螺纹，梯形螺纹的牙型强度更高，长期调节磨损后仍能保持稳定的配合间隙，避免调节过程中出现窜动；调节螺杆底部的节流锥面采用小锥度设计，锥面与阀座口的配合行程更长，每旋转一圈旋钮对应的阀口开度变化量更小，以此实现微调功能；两端的内螺纹连接口按照标准管螺纹尺寸设计，能够直接与同规格的液压管路、气动软管接头配合，无需额外加工转接件；阀体外部的六角结构预留了扳手夹持位，安装拧紧时可以用标准开口扳手固定阀体，避免拧紧过程中阀体随管路转动导致密封面错位。

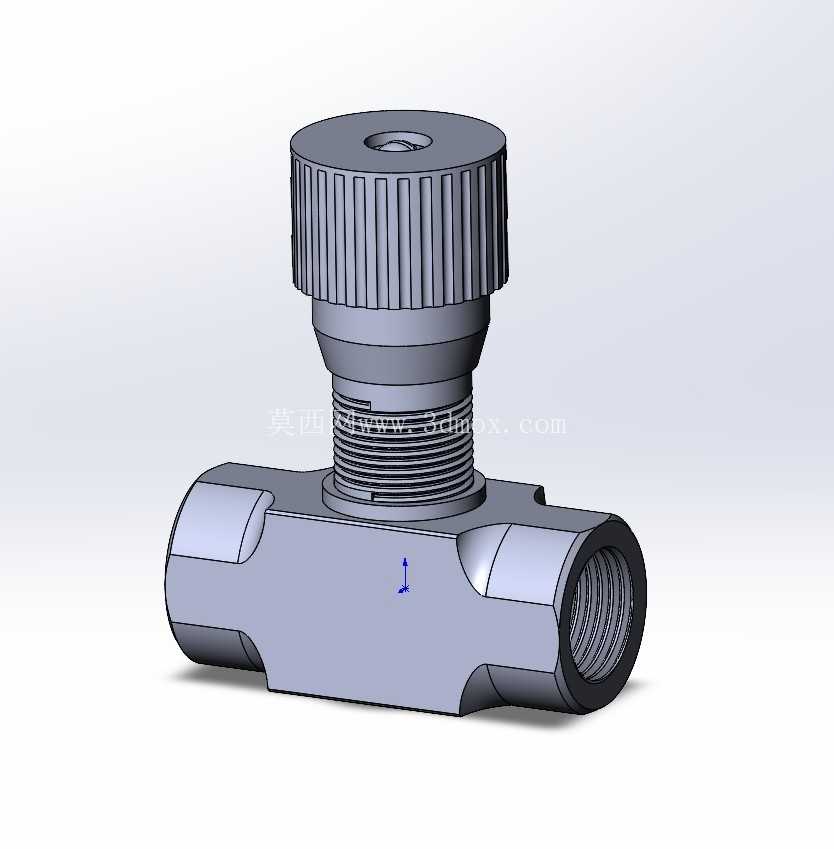

　　关于外形尺寸与安装边界，该阀件整体为T型布局，轴向总长度适配1/2英寸通径管路的安装间距，顶部调节旋钮的外径大于阀体直径，设计安装空间时需要在旋钮上方预留不小于旋钮半径的操作空间，满足手动旋转调节的操作需求；两端接口的同轴度公差控制在0.1mm以内，安装时能够保证管路对接的直线度，避免强行对接产生的装配应力导致阀体变形；调节旋钮的最大升起高度为全开状态位置，设计安装空间时需要预留足够的顶部高度余量，避免旋钮全开时与周边设备、护罩发生干涉；阀体流道的最小通径与接口通径保持一致，不存在节流突变的结构，避免介质流经时产生不必要的紊流与噪音。在实际选型应用中，这类微调节流阀通常布置在靠近执行元件的位置，减少管路容腔对流量调节响应速度的影响，建模时还原的密封槽结构能够适配O型圈密封，在额定工作压力范围内不会出现外泄漏问题，调节螺杆处的密封结构采用填料密封加密封圈的双重设计，即使在长期调节磨损后也能保持可靠的密封性能，避免介质沿调节螺杆向外渗漏。
