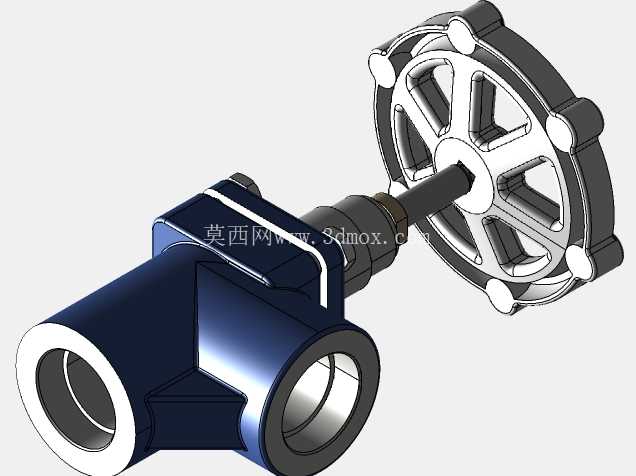

1.25英寸承插焊带手轮角式截止阀

　　手轮操作机构采用轮辐式结构，轮缘做了加厚凸起设计，操作人员戴劳保手套操作时也能获得足够的摩擦力，无需额外加装操作手柄即可完成大扭矩启闭动作，阀杆与手轮的连接位置做了防松定位结构，频繁操作也不会出现手轮空转、偏移的问题。阀体采用锻压成型的流线型流道设计，介质从侧部接口进入后沿转角流道导向下部出口，流道内壁做了圆弧过渡处理，相比直角转角结构能减少30%以上的局部流阻，降低介质输送过程中的压力损失，同时避免介质中的杂质在转角位置沉积卡涩阀瓣。这款角式截止阀采用1.25英寸承插焊连接规格，配套手轮操作机构，整体流道呈90度转角布局，主要用于管路系统中需要改变介质流向同时完成通断、节流控制的工位，在制冷机组管路、工业给排水支管、小型工艺流体管线中都有广泛适配场景。从实际使用场景来看，角阀的转角结构可以直接替代直管段加弯头的组合配置，减少管路中的连接焊点与泄漏点，在安装空间局促、管线需要垂直转向的位置，相比直通式截止阀能节省至少一个弯头的安装空间，降低管路布局的复杂度。

　　承插焊连接端的尺寸严格匹配对应规格的钢管外径，插接深度符合管路焊接规范要求，焊接时无需额外加工坡口，承插结构本身就能起到定位对齐作用，降低现场焊接的装配难度，焊后连接强度高、密封性能可靠，适用于中低压工况下的长期固定管路安装。设计过程中针对角阀常见的阀杆泄漏问题，在阀杆穿出阀体的位置设置了多级填料密封结构，填料压盖采用对称螺栓锁紧，可在管路不停压的状态下在线调整填料压紧力，补偿长期使用产生的填料磨损，无需拆解阀体即可完成密封维护。

　　阀瓣密封面采用锥面配合结构，相比平面密封具有更小的接触面积，启闭过程中密封面之间的摩擦行程更短，不仅操作扭矩更低，也能减少密封面的磨损量，延长阀门的整体使用寿命，在节流工况下可以通过控制阀瓣的开启高度精准调节管路介质流量，不会出现小开度下的介质冲蚀密封面问题。从安装边界来看，手轮的最大回转直径预留了足够的操作空间，安装时手轮侧距离周边墙体、其他设备的最小间隙满足单人操作的空间要求，阀体两个连接端的轴线垂直相交，安装时可直接对接垂直布置的两路管线，无需额外调整管线角度，整体结构紧凑，重量相比同通径的法兰连接角阀减轻40%左右，适合在轻量化管路系统、机组内部集成管路中使用。

　　在制冷系统应用中，这款角阀可直接安装在冷凝器、蒸发器的进出口管路上，用于切断或调节制冷剂的流量，阀体材料适配常用制冷剂与冷冻油的兼容性要求，不会出现腐蚀、密封溶胀的问题；在工业水系统中可用于支管段的流量控制，承插焊连接的结构避免了螺纹连接长期使用后出现的锈蚀、渗漏问题，减少后期运维的更换频次。整体建模过程中对各个零件的配合公差做了对应还原，手轮与阀杆的配合间隙、阀瓣与阀座的密封贴合位置、填料腔的尺寸都完全按照实际加工要求构建，可直接用于管路布局的干涉检查、装配模拟，也可作为同类型阀门设计的参考基准，帮助结构设计人员快速完成管路系统的阀件选型与布局验证。
