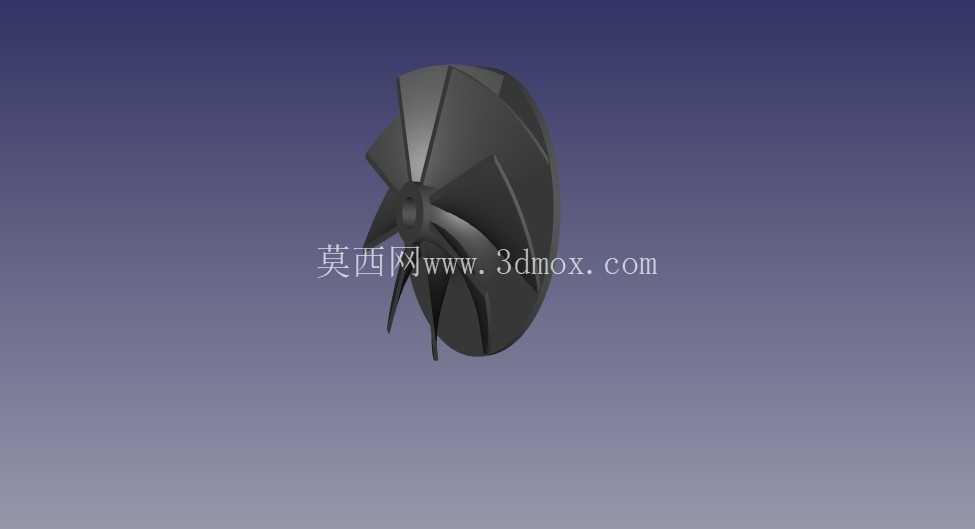

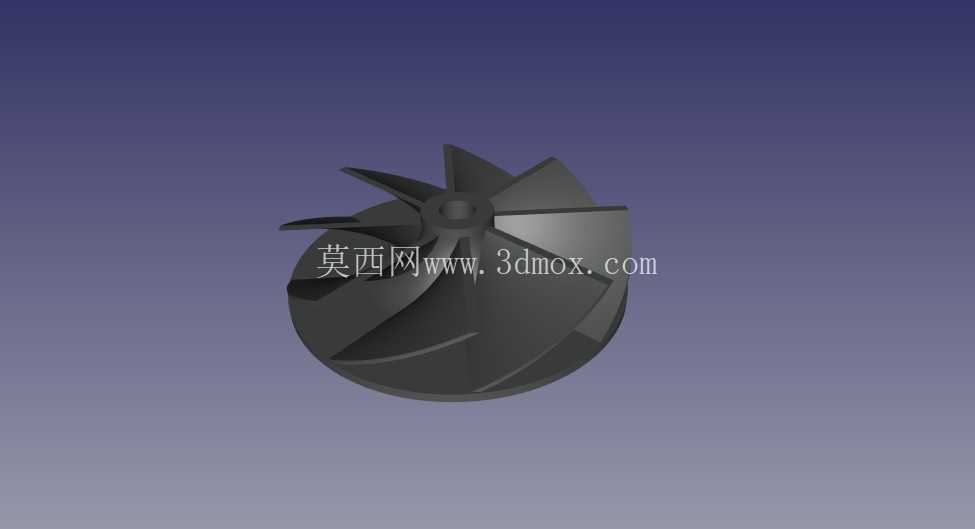

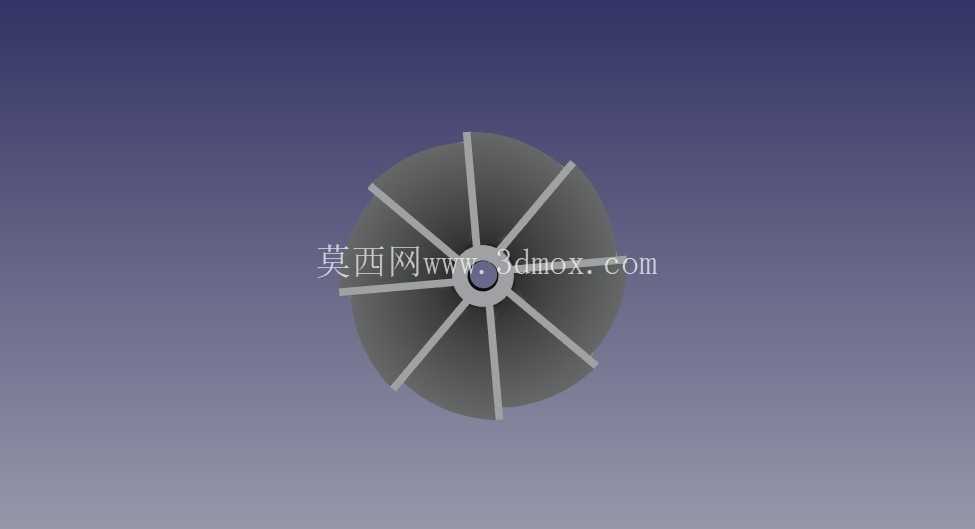

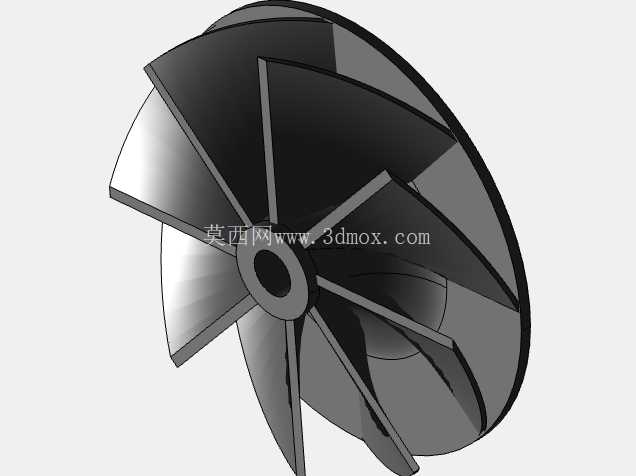

八叶片流体输送增压叶轮结构设计

在流体输送系统的核心做功单元设计中，叶轮作为直接与介质接触、完成能量转换的核心部件，其结构合理性直接决定整套流体设备的运行效率与工况适配性。这款八叶片结构的叶轮，主要面向中低压流体增压场景，可适配清水、低粘度工业流体、轻度含杂循环介质等多种输送工况，常见于民用供水增压、工业循环冷却系统、小型流体输送管线、暖通循环回路等场景中，作为离心泵、管道增压泵的核心做功部件使用。

从功能实现逻辑来看，叶轮的核心作用是通过自身高速旋转，将转轴输入的机械能转化为流体的压力能与动能，从而提升管路内流体的压力，克服管路沿程阻力与局部阻力，实现流体的定向输送。这款叶轮采用八叶片的布局设计，相较于常规六叶片或七叶片叶轮，在相同转速与叶轮直径下，能够输出更平稳的流体压力脉动，降低叶片通过频率带来的管路振动与流体噪声，适合对运行平稳性有一定要求的闭式循环系统，比如楼宇二次供水、精密设备冷却循环等场景，可减少流体脉动对管路焊缝、仪表接头的长期疲劳冲击。

设计过程中，叶片的型线采用后弯式空间扭曲构型，从叶轮进口端到出口端，叶片的安装角沿径向逐步调整，适配流体从轴向进入叶轮后逐步转向径向流出的流动轨迹，尽可能减少叶片表面的流动分离与涡流损失，提升叶轮的水力效率。叶片进口边做了圆角修型处理，避免尖锐进口边在大流量工况下产生局部汽蚀，延长叶轮在偏离额定工况运行时的使用寿命；叶片与轮盘、轮盖的连接位置采用大圆角过渡，减少应力集中，适配金属铸造、注塑成型或者3D打印等多种加工工艺，不管是采用工程塑料注塑制作民用泵叶轮，还是采用不锈钢精密铸造制作工业级耐腐蚀泵叶轮，都能保证成型后的结构强度，避免高速旋转时叶片根部出现断裂风险。

从安装边界来看，这款叶轮的中心设置有标准的轴孔与键槽结构，可与常规泵用电机轴直接配合，轴孔的公差设计采用过渡配合，保证运转时叶轮与转轴不发生相对滑动，同时也方便后期维护时的拆卸更换。叶轮的进口直径与出口宽度经过匹配计算，适配对应功率段的泵体流道尺寸，安装时不需要对泵壳进行额外改造，可直接替换同规格参数的常规叶轮，在不改变泵体安装尺寸的前提下，优化泵的运行平稳性。轮盘背面设置有平衡孔结构，用于平衡叶轮前后盖板的压力差，降低泵运转时的轴向力，减少轴承组件的轴向负载，延长整套泵组的轴承使用寿命，避免长期运行后因轴向力过大导致的轴承过热、密封磨损泄漏等问题。

在实际工况适配中，八叶片的结构设计让叶轮在小流量工况下的运行稳定性更优，不容易出现喘振现象，当系统流量在额定流量的60%到120%区间波动时，叶轮都能保持较高的运行效率，不会因为工况小幅波动就出现效率骤降、噪声突增的问题。叶片的厚度沿径向做了等强度优化，从根部到顶部厚度逐步减薄，在保证结构强度满足最高转速下离心力载荷要求的前提下，尽可能减少叶片对流体的排挤效应，提升流道的有效过流面积，降低流体在叶轮流道内的沿程摩擦损失。对于需要输送轻度含颗粒流体的场景，叶片表面的光滑过渡设计也能减少颗粒在叶片表面的附着与磨损，延长叶轮的维护周期。

这款叶轮的整体结构没有复杂的异形曲面，建模过程中所有型线都采用参数化控制，后续如果需要调整性能参数，只需要修改叶片出口角、叶片数、叶轮直径等核心参数，就可以快速衍生出适配不同扬程、流量需求的同系列叶轮模型，能够缩短泵类产品的研发迭代周期，方便结构工程师在进行泵组设计时直接调用，或者根据具体项目的工况参数做针对性调整，不需要从零开始进行叶轮的水力建模与结构校核，减少前期设计的重复工作量。
