双泵集成撬装流体输送设备结构

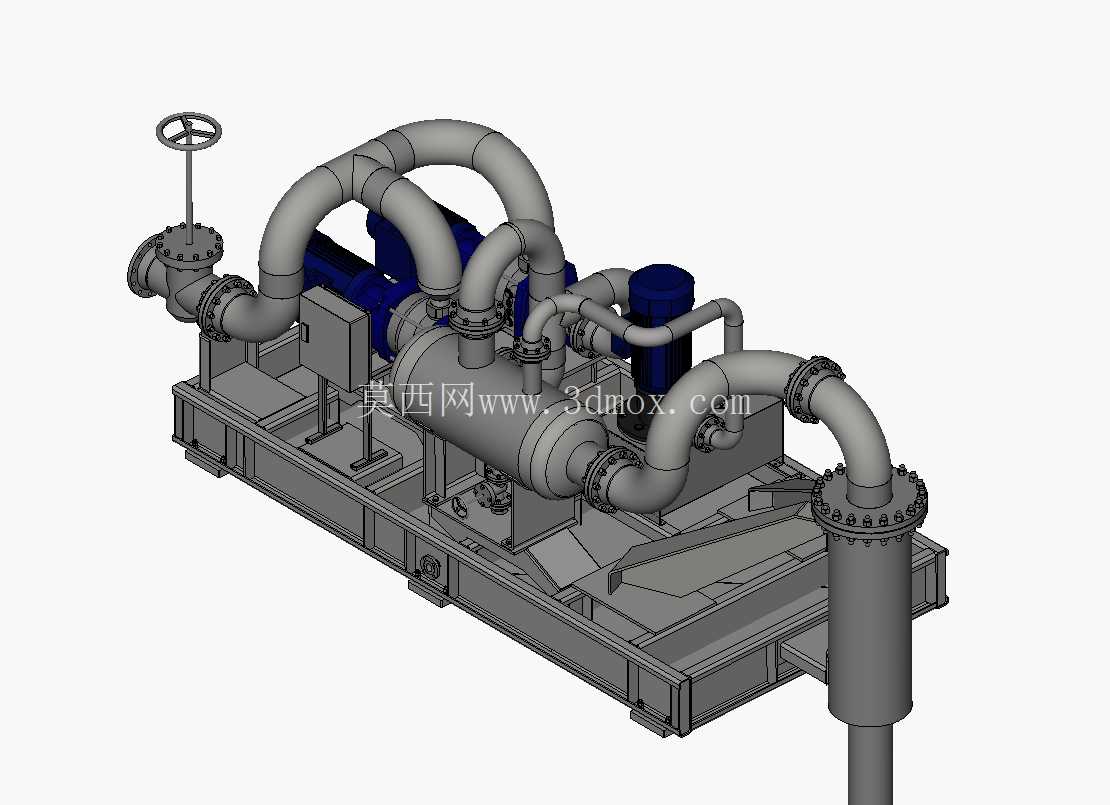

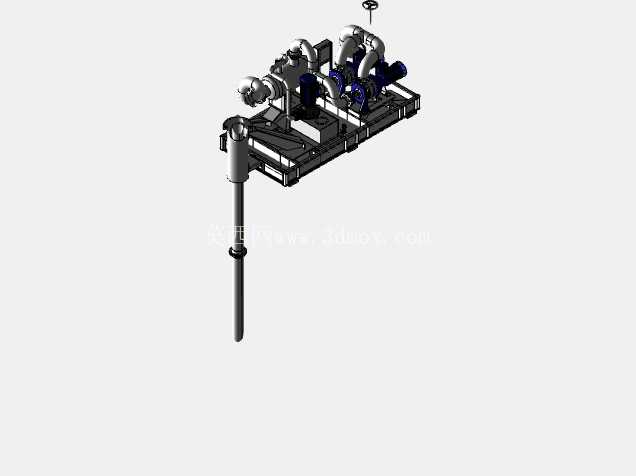

这套双泵集成的撬装流体输送结构，最早是为油田井口原油转输、化工园区中间介质加压这类需要快速部署的场景做的方案，做三维建模的时候最先敲定的是撬座的基准框架——毕竟撬装设备的核心就是所有部件集成在统一底座上，到现场不需要二次浇筑复杂基础，找平接电连管道就能投用，这也是撬装结构对比现场散拼设备最核心的优势。建模时先把撬座的主梁用型钢搭出基准，所有安装面的平面度公差按每米0.5mm控制，避免后期泵组安装后出现联轴器不对中的问题，毕竟双泵配置一用一备的场景里，泵轴和电机轴的同轴度直接影响轴承寿命和运行振动值。

从功能上看，这套结构采用两台卧式离心泵并联的配置，进出口汇管做了等径设计，避免单泵运行时另一条支路出现介质滞流，进口端设置了带操作手轮的闸阀，手轮操作高度距撬座面控制在1.2米左右，刚好符合现场操作人员站立操作的人机工程要求，不需要额外搭设操作平台。出口端除了切断阀，还预留了压力检测、止回阀的安装接口，建模时特意把法兰连接面的螺栓孔做了跨中布置，符合压力管道安装的规范要求，避免现场安装时出现螺栓孔对位偏差。管道走向做了最少弯头的优化，每段弯管的曲率半径取1.5倍管径，降低介质流动的局部阻力，同时管道和泵体的连接位置都做了软接支耳的预留，后期可以加装金属软管，抵消泵运行时的振动传递，避免管道焊缝长期受振出现开裂。

设计时特意把两台泵的电机侧预留了足够的检修空间，泵体端盖到撬座边缘的距离留了700mm，足够后期抽芯检修叶轮的时候不需要把整台泵从撬座上拆下来，滤器、缓冲罐这类附属部件都布置在两台泵中间的空余位置，没有占用检修通道，整个撬块的外形尺寸控制在标准集装箱的内部宽度以内，方便长途公路运输，不需要做超限运输审批。撬座底部设置了标准的叉车孔和吊耳，吊耳的位置做了重心校核，起吊时整个撬块的倾斜角度不会超过5度，避免吊装过程中部件磕碰。

实际应用里这类撬装泵组除了油气行业的介质输送，也可以用在市政供水的加压泵站、工厂循环水的备用泵组场景，因为所有管道、阀门、泵体都在工厂内预组装完成，现场安装的工作量能减少70%以上，而且工厂内预制的管道焊接质量、法兰对中精度都比现场散拼更容易控制。建模过程中把所有的安装螺栓都做了简化的装配约束，后期如果要调整泵的型号、阀门的压力等级，只需要替换对应部件的模型，重新校核管道接口的位置就能快速出变体方案，不需要从头开始搭建装配体。另外在管道支架的设计上，每段超过2米的直管段都设置了管托，管托和撬座横梁采用螺栓连接，避免焊接应力造成管道变形，高温介质输送场景下还可以在管托位置加设隔热垫，阻断热量传递到撬座上影响其他电气部件的运行。进出口汇管的末端都设置了排污接口，位置在汇管的最低点，方便停机检修的时候排净管内残留的介质，避免残留介质冻裂管道或者腐蚀管内壁。
