两英寸柔性储罐穿壁密封适配环

在水处理罐体、化工储液箱、水产养殖循环池以及散装流体储运设备的现场装配中，穿壁管路的密封一直是容易被忽视却直接决定整机可靠性的环节。传统做法多采用金属法兰加垫片锁紧，或者在箱体开孔后用螺纹接头配合生料带、密封胶完成固定，这类方案对开孔精度、壁面平整度和装配扭矩都有较高要求；当箱体采用滚塑聚乙烯、玻璃钢、薄钢板或者焊接塑料板制作时，壁面往往存在轻微弧度、成型公差甚至局部变形，刚性密封面很难长期贴合，设备运行中随着液位波动、管路振动和温度变化，渗漏概率会明显上升。这款两英寸柔性聚弹性体适配环正是针对这类工况开发的穿壁密封件，整体采用环形变截面结构，依靠材料自身的弹性变形填充开孔间隙，不需要在箱体内部额外布置复杂锁紧结构，单人即可完成安装。

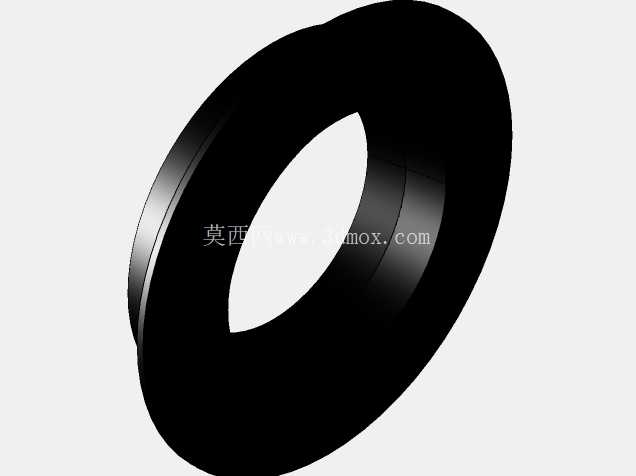

从结构外形看，适配环一端带有直径明显放大的锥形挡边，另一端为可受压扩张的薄壁密封段，中间过渡区做了加厚处理。安装时先在储罐壁面开出对应直径的圆孔，将较小一端从箱体内侧向外穿出，锥形挡边自然贴附在箱体内壁；当外部管路从环孔中穿入后，管路外径与环体内孔形成过盈配合，同时环体外侧与箱体开孔壁面之间也被弹性材料压紧，形成内外两道密封界面。与硬质接头相比，这种结构允许开孔存在一定尺寸偏差，也能适应箱体壁面的小角度倾斜，现场施工时不需要精密铰孔或二次补焊，尤其适合批量罐体装配和老旧设备改造。

设计这类零件时，首先要平衡三个相互制约的尺寸关系：环体内孔要与穿装管路形成足够抱紧力，孔径过小会造成装配困难，过大则失去密封作用；环体中段外径要与箱体开孔匹配，既要保证穿装顺畅，又要在受压后填满孔壁间隙；端部挡边直径则必须大于开孔直径，并保留足够的接触宽度，防止受压时被整体拉出。模型中挡边与环体交接处采用圆弧过渡，避免应力集中导致长期使用后撕裂；密封段壁厚沿轴向逐步变化，靠近挡边位置较厚，提供刚性支撑，远端较薄，便于管路插入并产生均匀抱紧力。这种变壁厚思路在橡胶类密封件中十分常见，但如果只凭二维图纸估算，很容易忽略装配后材料的实际变形状态，通过三维建模可以直观检查挡边覆盖范围、环体长度与箱体壁厚的匹配关系，也能在装配评审中提前发现干涉问题。

材料选用柔性聚弹性体，主要考虑其耐水、耐常见酸碱溶液以及适应户外温度变化的能力。在水处理设备中，密封件长期接触水、消毒剂或含盐溶液，不能出现明显溶胀、硬化；在农业灌溉和养殖系统中，零件还可能暴露在日晒环境下，材料需要保持足够韧性。环体表面不设置额外金属骨架，目的是让整个密封界面保持柔性，当水泵启停产生水锤、管路因流体脉动发生轻微位移时，弹性环可以吸收微小窜动，而不是把载荷直接传递到箱体开孔边缘。这一点对薄壁塑料箱体尤其重要，刚性接头在反复受力后容易把孔边撑裂，柔性密封则能分散局部应力。

实际选型时，需要重点核对三个边界条件。第一是箱体壁厚，环体有效密封长度要覆盖壁厚并留出压缩余量，壁太薄时挡边与外侧管路的夹持位置不足，壁太厚则环体无法完全贯穿，模型中环形段的轴向长度就是围绕常规储罐壁厚范围确定的。第二是穿管外径，两英寸规格对应的管路名义尺寸在不同标准下存在外径差异，建模时内孔按常用管材外径范围取中值，并依靠材料弹性覆盖上下偏差。第三是开孔直径，现场钻孔应控制在推荐区间内，孔径过大虽然安装容易，但会降低环体压缩率，孔径过小则强行装配时可能切伤环体外壁。

从应用场景延伸看，这类适配环不仅用于水箱进出水管，也常见于雨水收集桶、加药装置、船舶储液舱、房车水箱以及实验室小型储液系统。凡是需要在薄壁容器上引入管路、又希望减少焊接和法兰加工的场合，都可以用这种一体式柔性密封方案。三维结构设计上，零件整体呈回转体形态，看似几何简单，但真正影响使用效果的是各段直径、圆角和壁厚的细微搭配；挡边锥度决定插入时的导向性能，内孔入口倒角决定管路穿装是否顺畅，外表面的平直段长度则决定与孔壁的接触面积。把这些细节在模型中准确表达出来，既能用于加工前的结构校核，也能为装配指导、开孔尺寸标注和选型样本提供直接依据。
