32mm规格带安装耳橡胶管线固定夹

在流体输送、气动回路、设备布线等工程场景里，管线的可靠固定一直是容易被忽略却直接影响系统稳定性的细节，这款适配32mm外径管线的橡胶夹，正是针对中小管径管线的固定需求设计的实用结构件。不同于全金属刚性管夹容易在设备振动时磨穿管线外壁、甚至夹裂硬质管材的问题，这款管夹的夹持主体采用橡胶材质，自身具备一定的弹性变形量，既能抱紧管线避免其在夹内窜动，又能缓冲设备运行时传递到管线的振动，降低管线接头处因反复振动出现松脱、渗漏的概率。

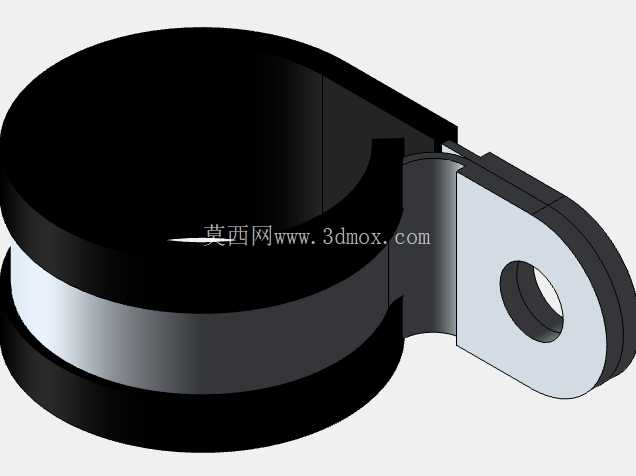

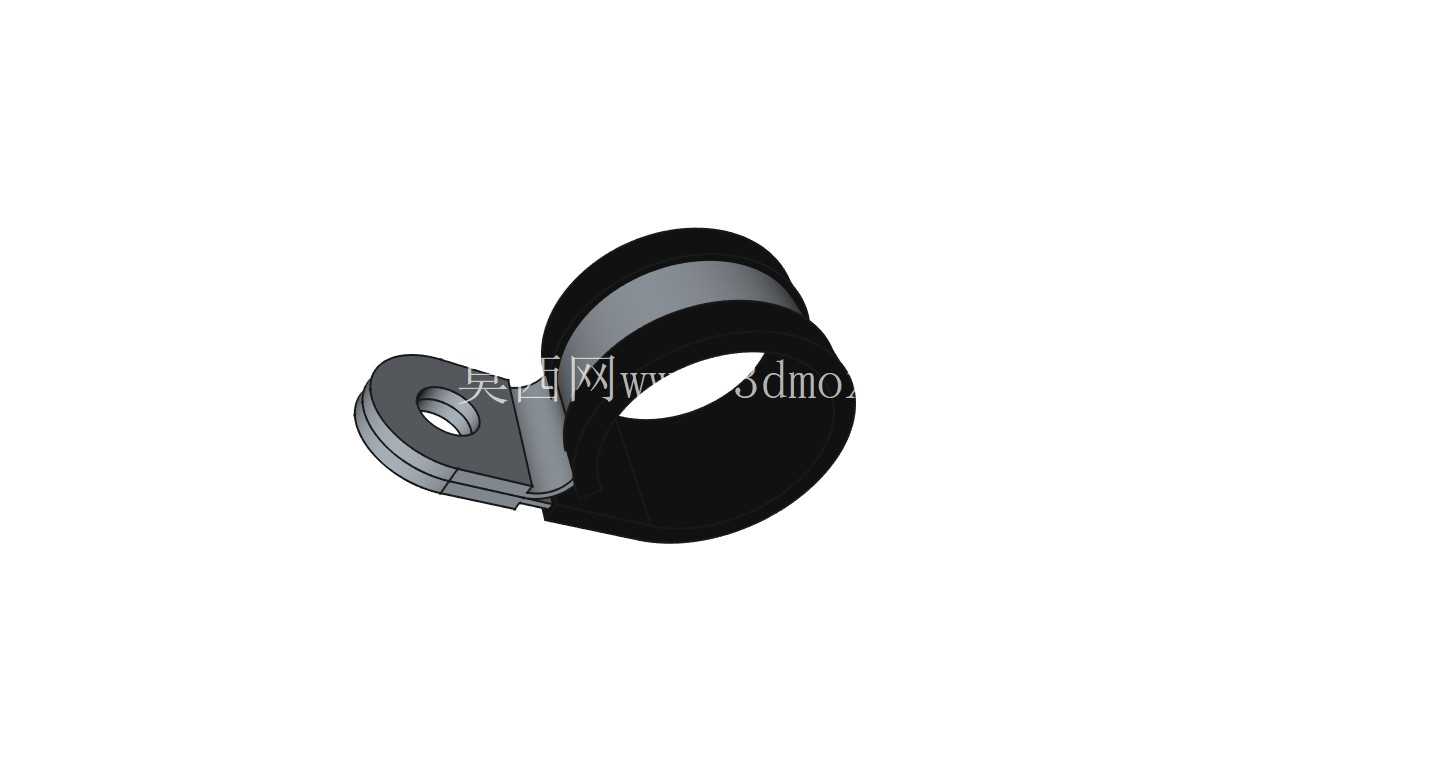

从结构设计来看，这款管夹采用了分体式抱合结构，环形夹持部分的内径匹配32mm外径的管材，橡胶层的厚度经过合理设定，既不会因为过薄失去缓冲减震的作用，也不会因为过厚导致夹持力不足、管线滑脱。侧边延伸出的带安装孔固定耳是整个结构的安装基准，安装耳上预制了标准规格的螺栓过孔，安装时无需额外加工夹持结构，只需要通过螺栓穿过安装耳的孔位，将整个管夹固定在设备机架、墙面或者安装基板上即可，安装操作简单，后期维护更换管线时也只需要松开固定端的螺栓，就能打开夹持环取出管线，不需要完全拆卸整个固定座，能有效减少现场维护的工作量。

实际应用场景中，这类橡胶管夹的适用范围非常广，在小型气动设备的气路布置中，可以用来固定32mm外径的PU气管或者尼龙气管，避免气路管线随设备动作晃动，和周边的金属棱角发生摩擦破损；在低压给排水、小型循环冷却回路中，可以固定同规格的PVC水管、橡胶软管，减少水流脉动带来的管线振动；在通讯基站、弱电布线场景里，也可以用来固定外径匹配的穿线波纹管，整理线束走向，避免线束杂乱堆积影响设备散热和后期检修。

设计这款管夹的三维结构时，首先要明确核心的尺寸边界：夹持环的内径必须严格匹配32mm的管线外径，考虑到橡胶材质的成型收缩率，建模时需要预留合理的尺寸公差，保证成品夹持时的抱紧力处于合适区间——过松会导致管线固定失效，过紧则会夹扁软管影响内部介质的通流面积，甚至在硬质管材表面产生长期的应力集中点，加速管材老化开裂。安装耳的位置设计也需要结合实际安装场景调整，固定耳和夹持环采用一体化的结构连接，避免分体装配带来的额外松动风险，安装耳的平面和夹持环的中心轴线保持平行，保证螺栓锁紧之后，整个管夹的受力均匀，不会出现单侧翘起导致夹持力不均的问题。

从安装边界来看，这款管夹的安装空间需求很小，固定耳的螺栓孔中心到夹持环最外侧的距离经过优化，安装时只需要在安装基准面上预留出对应螺栓孔的位置，不需要过大的操作空间，即使是在设备内部管线密集、安装空间局促的位置，也能顺利完成固定操作。橡胶夹持部分的外轮廓做了圆滑过渡处理，没有尖锐的棱角，在安装和后期维护过程中不会划伤操作人员的手部，也不会割伤周边相邻的其他管线。

和传统的金属管卡、扎带固定方式相比，这款橡胶管夹的优势非常明显：普通的尼龙扎带属于一次性固定件，后期维护更换管线时必须剪断扎带重新绑扎，长期使用后扎带会老化脆断，失去固定作用；全金属管卡虽然强度高，但是和管线之间是刚性接触，没有缓冲层，在有振动的设备上使用时，很容易磨损管线外壁，而且金属和管线的热膨胀系数差异大，在温度变化较大的使用场景中，容易出现热胀冷缩导致的夹持松动或者夹伤管线的问题。而这款带橡胶层的管夹，刚好平衡了夹持可靠性和使用耐久性的需求，橡胶层的耐老化性能可以满足大多数工业场景的长期使用要求，金属嵌件（如果有）或者一体化的橡胶安装结构能保证固定强度，不会出现长期使用后断裂失效的问题。

在三维建模过程中，需要重点处理几个细节：一是夹持环的开口位置的过渡圆角，避免开合时出现应力集中导致橡胶撕裂；二是安装耳和夹持环连接位置的加强结构，因为这个位置是整个管夹受力最大的部位，螺栓锁紧时的夹紧力、管线晃动时的拉扯力都会集中在这个连接位置，合理的圆角过渡和厚度加强能大幅提升整个结构的使用寿命；三是安装孔的沉台设计，如果是采用螺栓穿装固定的方式，孔位周边做轻微的沉台处理，可以让螺栓头和安装面贴合更平整，避免锁紧时螺栓头偏斜导致的受力不均。

实际选型使用时，需要注意匹配管线的实际外径，这款管夹针对32mm外径的管线设计，如果管线外径偏差过大，比如壁厚不均导致的局部外径超差，或者选用了外径不符的管材，会直接影响固定效果。同时在安装时，螺栓的锁紧力矩要控制在合理范围，不要过度锁紧导致安装耳变形，或者夹持环过度变形夹扁内部管线，影响介质输送或者线束穿装。对于有特殊耐腐蚀要求的使用场景，比如接触油污、化学试剂的管路固定，可以根据实际接触的介质选择对应材质的橡胶原料，保证橡胶层不会因为接触介质出现溶胀、老化失效的问题。
