20mmPPR转3/4英寸欧锥管路过渡接头

在民用家装供水、小型商用暖通管路布设的现场，经常会碰到不同标准管路接口对接的痛点，尤其是PP-R热熔管路与带欧锥密封结构的阀件、分集水器、卫浴终端衔接时，没有适配的过渡件就只能靠生料带缠绕、多接头转接凑配，不仅管路压损变大，后期漏点隐患也会成倍增加，这款过渡接头就是针对这类场景做的结构适配设计。

从实际使用逻辑来看，接头一端采用标准20mmPP-R承插结构，和常规家装用S4系列PP-R冷热水管适配，热熔连接时的承插深度、热熔温度区间完全符合现有PP-R管路施工规范，不需要施工人员调整操作习惯，热熔后接口的同轴度、密封可靠性和普通PP-R直接头一致。另一端采用3/4英寸规格的Eurocone欧锥密封面，这类锥面密封结构常见于进口分集水器、温控阀、壁挂式采暖炉的外接端口，依靠锥面的金属挤压形变实现密封，不需要额外加装密封垫片，也不用在螺纹上缠绕密封材料，安装时只要控制好拧紧扭矩就能达到无渗漏的密封效果，避免了平垫片老化、生料带碎屑堵塞管路的问题。

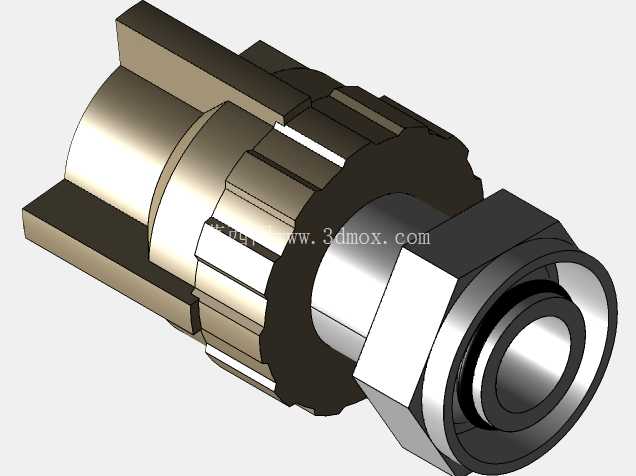

做这款接头的三维建模时，首先要卡准两个核心接口的安装边界尺寸：PP-R端的承插内径严格匹配20mmPP-R管的外径公差，承插段长度控制在常规热熔施工要求的15mm区间，外壁做了加厚处理，避免热熔时因为壁厚不均出现缩口、堵管的问题；欧锥端的锥度严格遵循Eurocone标准的24度锥角参数，锥面的粗糙度、同轴度公差在建模时就做了约束，保证和对接件锥面能完全贴合，不会出现偏磨、密封面接触不全的问题。中间的六角拧转位是特意设计的受力结构，宽度适配常规24号开口扳手的卡口尺寸，安装时扳手卡入后不会打滑，拧转过程中力能均匀传递到接头本体，不会因为局部受力过大导致塑料端开裂、金属锥面变形。

很多现场施工的师傅之前碰到这类异标准对接，往往会用PP-R外丝直接加外丝欧锥接头两个零件拼接，不仅多了一道螺纹密封的漏点，整体安装长度也会多出近30mm，在管路布设空间局促的分集水器箱内、卫浴台盆下方的狭小管路井里，多出来的长度经常会导致管路无法顺直布设，强行掰管还会产生额外的内应力，时间长了接口容易松脱。这款一体化过渡接头把两个连接结构做在同一个零件上，整体安装长度比拼接方案缩短了近三分之一，安装时只需要做一次PP-R热熔、一次锥面拧紧，施工效率提升的同时，漏点数量也减少了一半。

建模过程中特意对两个连接端的同轴度做了基准统一，不管是PP-R承插端的内孔轴线，还是欧锥端的锥面轴线，都和接头本体的中心轴线完全重合，避免安装后出现管路偏斜、别劲的问题。PP-R端和金属嵌件的结合部位做了滚花防脱结构，金属嵌件外壁的环形凹槽、滚花纹路在注塑成型时能和PP-R材料紧密咬合，不会因为管路内的水温变化、压力波动出现金属件和塑料本体脱开的问题，这也是很多同类劣质接头最容易出故障的位置——金属嵌件和塑料结合不牢，通水一段时间后就会出现渗水、甚至嵌件被水压顶出的问题。

从实际选型适配的角度看，这款接头适用于公称压力1.6MPa以内的冷热水管路，长期工作水温不超过70℃的场景完全能覆盖，不管是家装冷热水供水、低温地暖管路连接，还是小型商用净水设备的进出水对接，都能满足使用要求。建模时把各个安装尺寸的公差都做了明确标注，比如欧锥端的螺纹长度、锥面大端小径尺寸、PP-R承插端的内孔倒角，都和现有市面主流配件的尺寸做了适配验证，不会出现拧到底密封面还没压紧、或者没拧到位就顶死的问题。另外接头外表面的棱角都做了R0.5的圆角处理，安装时不会划伤施工人员的手，也不会因为尖锐棱角导致应力集中，在管路受轻微外力震动时，圆角过渡的位置不会出现应力开裂的问题。
