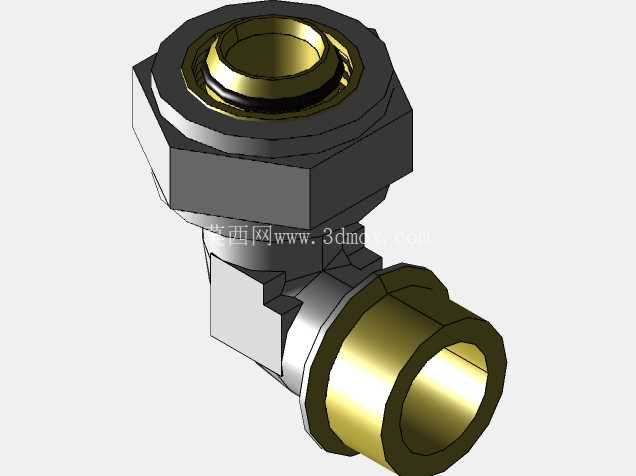

20mmMLCP直角外丝压缩接头结构

　　在民用给排水、暖通空调、小型流体输送管路的现场布设作业中，不同材质管路的过渡连接一直是影响施工效率与管路密封可靠性的核心环节，这款适配20mm规格MLCP多层复合管的直角外丝压缩接头，正是针对这类场景开发的专用管路连接件。MLCP也就是常说的Pex/Al/Pex、Alupex铝塑复合管，凭借易弯曲、耐腐蚀、内壁阻力小的特性，在家装冷热水管路、明装暖气片连接、小型净水设备管路布设中应用极广，但这类管材与带外螺纹的硬管端、阀件端连接时，往往需要专用接头完成过渡，避免硬接带来的密封失效、管材变形问题。

　　这款接头采用90度直角弯折结构，主要用于管路需要转向布设的位置，相比直头接头搭配额外弯头的组合方案，能减少一个连接节点，直接降低管路的泄漏风险点，同时压缩整体安装空间，在墙面转角、设备接口旁这类局促的安装区域，这种一体式直角结构的适配性远高于分体拼接的连接方案。从结构设计来看，接头整体分为压缩锁紧端与外丝连接端两个核心部分，压缩锁紧端采用六角外形的锁紧螺母结构，配合内部的压紧环与密封胶圈，安装时无需对铝塑管进行套丝、热熔处理，只需要将管材裁切平整后插入接头内腔，旋紧锁紧螺母即可通过压紧环的径向收缩抱紧管材外壁，同时挤压胶圈填充管材与接头本体的间隙，实现可靠的静密封，这种连接方式对施工人员的技能要求更低，也不需要专用的热熔、套丝设备，非常适合现场快速装配作业。

　　外丝连接端采用标准管螺纹设计，可直接适配对应规格的内螺纹阀件、硬管接头、设备接口，螺纹段的长度经过精确核算，既保证足够的螺纹啮合长度满足连接强度要求，又不会因为螺纹过长导致安装后顶触对端密封面造成密封失效。接头本体与锁紧螺母采用黄铜材质加工，黄铜的耐水腐蚀性能优异，同时具备足够的结构强度，长期在通水工况下不会出现锈蚀、结垢问题，也不会对水质造成二次污染，完全符合民用给排水管路的材质要求。

　　从安装边界来看，接头的六角锁紧螺母对边尺寸符合标准手动扳手的适配规格，现场安装时使用普通活动扳手或对应规格的开口扳手即可完成锁紧作业，不需要定制专用工具；直角弯折处的过渡圆角经过优化，既保证内部流道的平滑过渡，减少水流转向时的局部阻力，避免管路出现异响、压损过大的问题，又控制了接头的整体外形尺寸，安装后不会因为转角处壁厚过大占用额外的布设空间。在实际选型应用中，需要注意这款接头适配的是外径20mm的标准MLCP铝塑复合管，安装前需要确认管材的外径公差在允许范围内，同时管材裁切端面要保证平整无毛刺，避免插入时刮伤内部密封胶圈；锁紧螺母的拧紧力矩需要控制在合理区间，力矩过大会导致压紧环过度挤压管材造成管材变形缩径，影响通流能力，力矩过小则会导致密封压力不足出现渗漏，实际施工中一般在螺母手紧后再旋紧1/2到3/4圈即可达到可靠的密封效果。这款接头的结构经过实际工况验证，可承受常规民用给排水、暖气管路的工作压力，在-10℃到90℃的常规流体温度范围内都能保持稳定的密封性能，不会因为温度变化出现材质老化、密封失效的问题，非常适合家装管路改造、小型流体设备管路装配等场景使用。
