带文丘里管的小型流体循环泵送装置

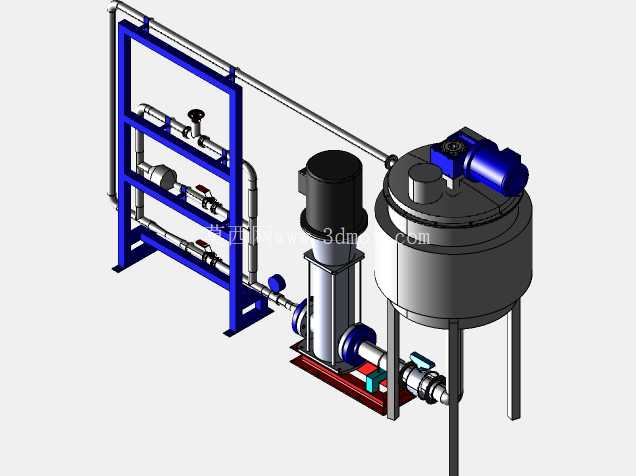

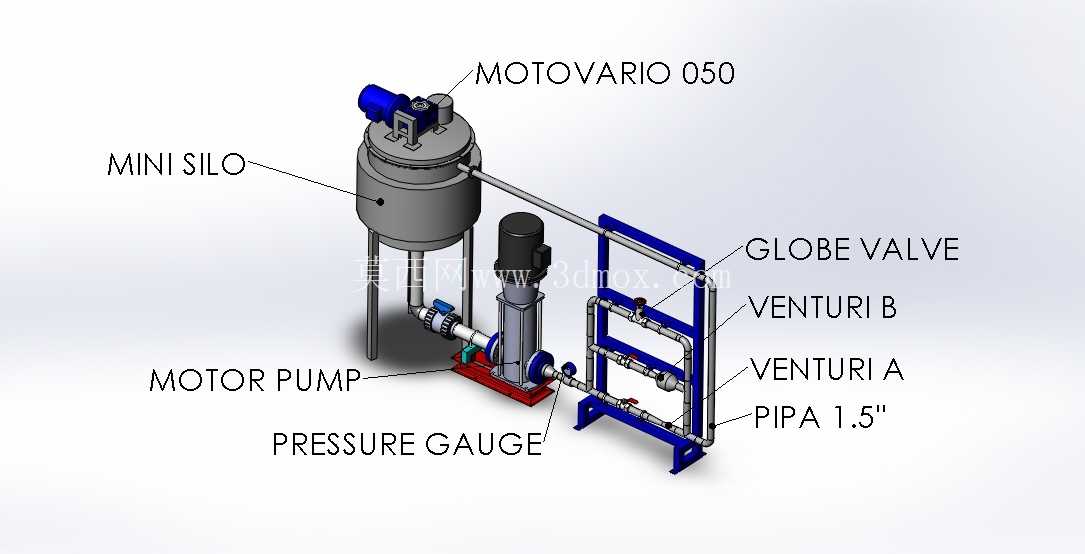

　　这套流体循环泵送装置的三维结构，核心面向小批量流体介质的混合、输送与循环工况，常见于小型化工配料、实验室流体试验、食品辅料预混这类对管路集成度有要求的场景，不需要复杂的管廊排布，整套装置可以直接落地安装，适配厂房边角、试验台旁这类空间有限的布设位置。从结构组成来看，装置左侧设置了立式小型储料仓，仓顶配套减速驱动组件，用来对仓内储存的流体或者低粘度浆料做低速搅拌，避免介质沉降分层，储料仓的出料口直接对接离心泵的入口段，离心泵采用立式电机直联结构，泵体底座做了加宽的安装板设计，和地面接触的位置预留了螺栓固定孔，安装时只需要在地面打四个膨胀螺栓就能完成泵组的固定，不需要额外做混凝土基础，大幅降低现场安装的工作量。泵组的出口侧连接集成式阀组架，阀组采用方管焊接的框架作为安装载体，所有管路、阀门、仪表都固定在这个蓝色框架上，不需要额外做管路支撑，整套阀组可以和泵组、储料仓拆分运输，现场只需要对接两段法兰就能完成组装，运输过程中不会出现管路变形错位的问题。阀组上集成了两个不同规格的文丘里管，分别对应不同的流量配比需求，文丘里管的侧部预留了介质注入口，可以在流体循环过程中按比例注入添加剂，利用文丘里效应产生的负压自动抽吸添加剂，不需要额外配置计量泵就能完成介质的在线混合，适合小批量多批次的配料作业。

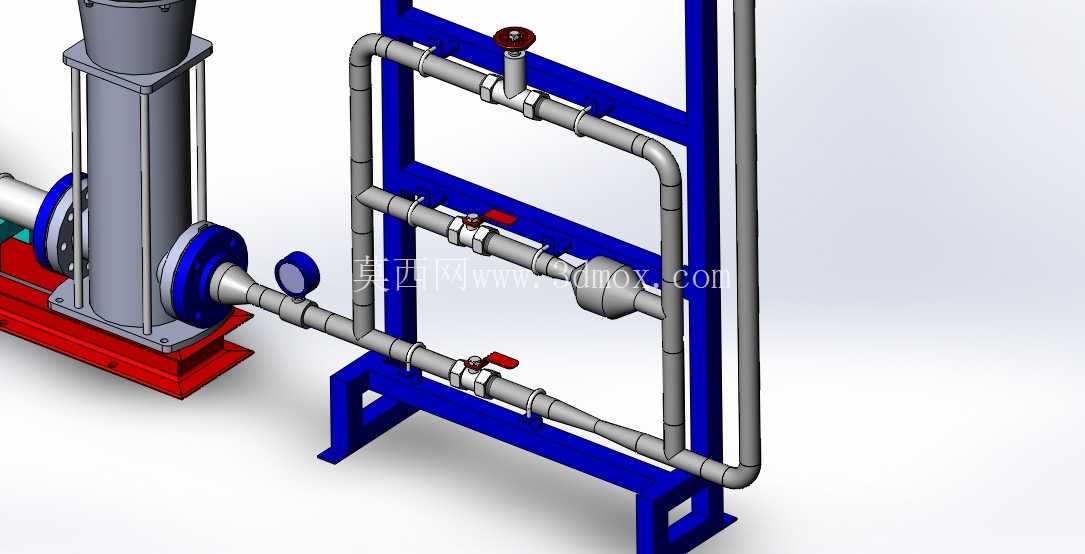

　　管路上配置的截止阀采用法兰连接结构，分别设置在文丘里管的进出口、支路回流位置，操作人员可以通过切换不同阀门的开闭状态，选择流体走单路文丘里还是双路串联文丘里，适配不同的混合工艺要求。管路末端设置的压力表直接安装在主管道上，实时显示管路内部的工作压力，操作人员可以通过压力数值判断泵组运行状态、文丘里管是否存在堵塞，不需要额外加装压力检测元件。整套装置的管路全部采用1.5英寸的标准管径，所有法兰、阀门都匹配通用的管道配件标准，后期维护更换配件时不需要单独定制，直接采购标准五金件就能替换。

　　设计过程中特意将储料仓的支腿高度设置为和泵组入口高度齐平，保证介质可以依靠自重流入泵腔，避免泵入口出现气蚀问题，同时储料仓的底部做了锥面收口设计，不会出现介质残留积料的情况，每次换料时只需要打开底部的排空阀就能把仓内剩余介质排净，减少物料浪费。阀组框架的底部预留了和地面固定的安装孔，整体安装完成后，整套装置的横向占用宽度不超过1.2米，纵向深度不超过0.8米，高度不超过1.8米，完全可以放在标准的工业厂房通道旁或者小型试验车间内，不需要占用大面积的生产空间。管路连接全部采用硬管焊接加法兰对接的结构，相比软管连接，硬管结构的承压能力更强，长期运行不会出现管路抖动、接口渗漏的问题，适合长时间连续运行的工况。

　　泵组的电机和顶部储料仓的减速电机都预留了接线盒安装位置，现场布线时可以直接将线缆穿管接入就近的电控柜，不需要额外改造电机的接线结构。在实际使用过程中，这套装置可以独立完成储料、泵送、在线混合、压力监测的全流程作业，不需要搭配其他辅助设备，对于小型生产场景来说，既可以作为独立的配料单元使用，也可以作为大型生产线的辅助配料模块，对接主生产线的进料管路，应用场景的灵活性很强。设计时还考虑了日常维护的便利性，泵体的机械密封位置预留了足够的操作空间，更换密封件时不需要拆解周边管路，只需要拆开泵体的端盖就能完成更换，阀组上的阀门手轮都朝向操作侧，操作人员站在装置正面就能完成所有阀门的操作，不需要绕到装置背面，日常巡检的便利性很高。
