立式泵组式通风混水调节装置结构

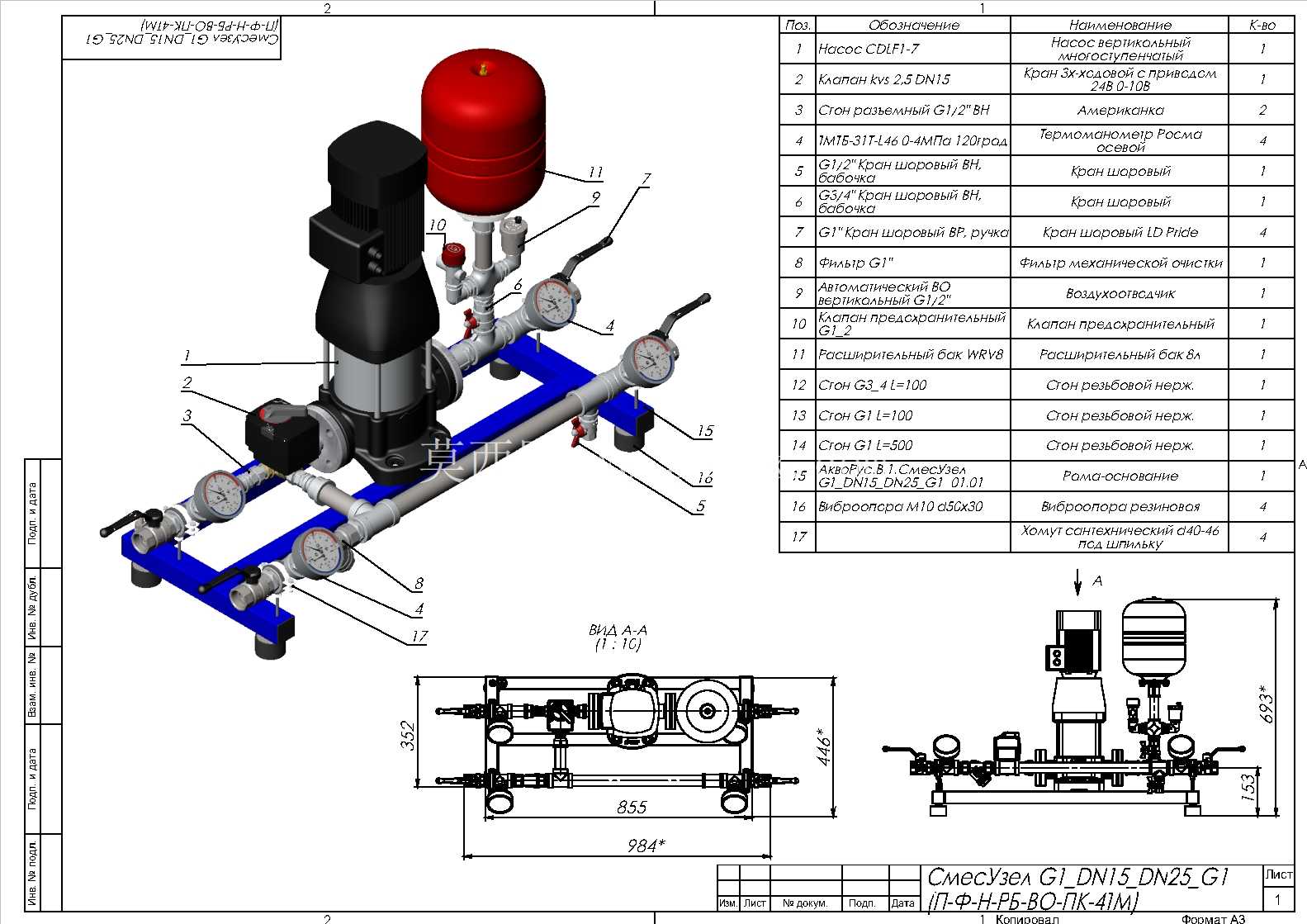

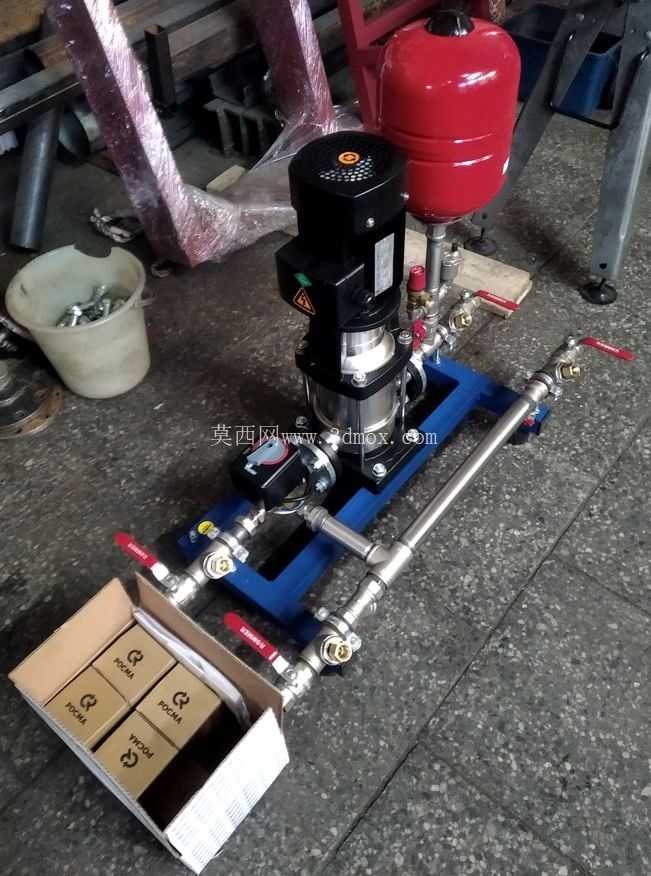

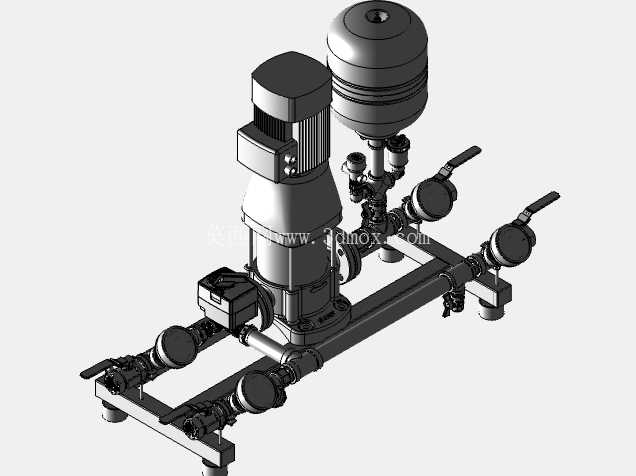

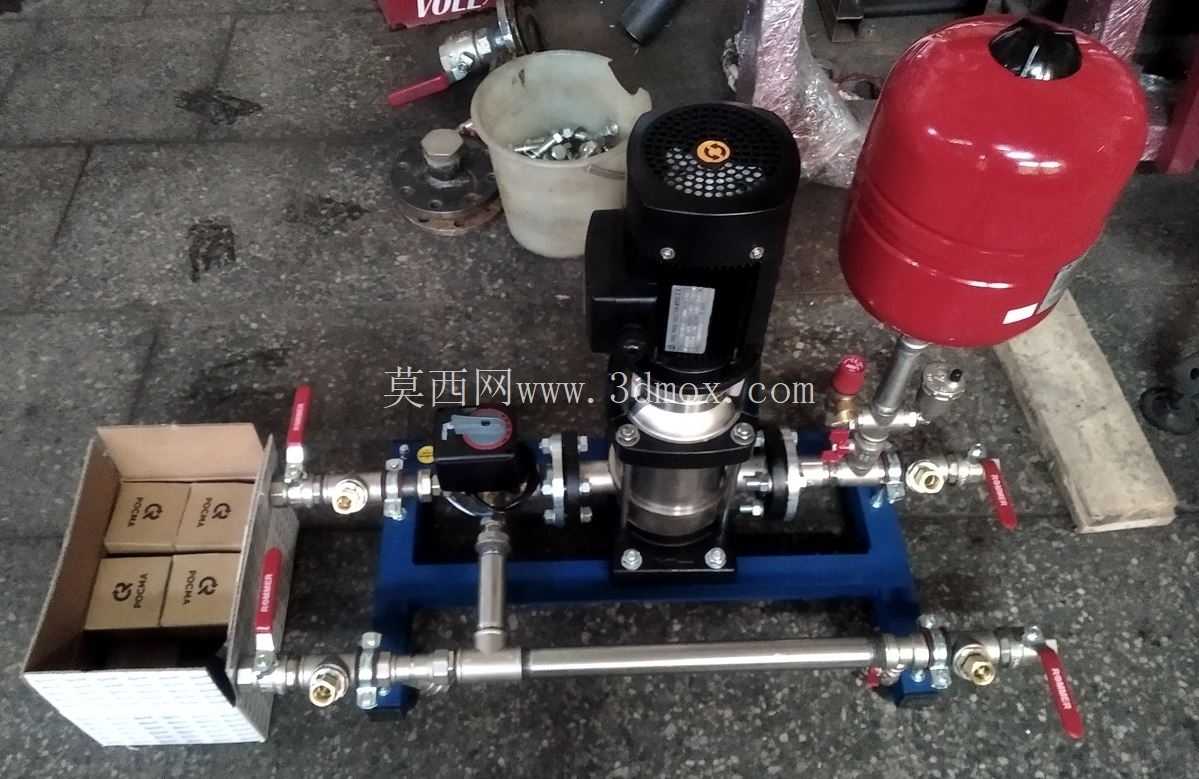

　　装置右侧配置的红色隔膜式稳压罐，通过金属支管与主管路连通，主要作用是吸收管路内的水锤冲击，缓冲泵组启停时的压力波动，同时维持系统静压稳定，减少泵组频繁启停的频次，延长泵体密封件与电机轴承的使用寿命。主管路上分布的多组红色手柄球阀，分别对应进水、出水、旁通、排污支路的通断控制，手柄采用防滑包塑设计，操作力矩符合常规手动操作的施力范围，无需额外辅助工具即可完成开关动作，每个球阀的接口处都预留了压力表安装位，可现场加装压力检测元件，实时监测各节点的压力参数。左侧预留的电气安装位可配套接入压差控制器、流量开关等电控元件，实现泵组的自动启停控制，无需人工值守操作。这套集成式流体调节单元，核心应用在民用建筑通风系统的温湿度调控支路、小型工艺通风的介质混配环节，也可作为暖通空调系统二次侧的水力平衡调节节点使用，解决不同温度流体混合后输出参数不稳定的问题，避免支路水力失衡带来的末端送风参数波动。整套装置采用立式多级离心泵作为动力核心，泵体通过法兰直接与进出水主管路连接，省去了额外的过渡连接段，减少管路沿程阻力损失。泵体上方配套的黑色电机端盖带有散热格栅，可保证长时间连续运行时的绕组散热，避免电机过热触发保护停机。

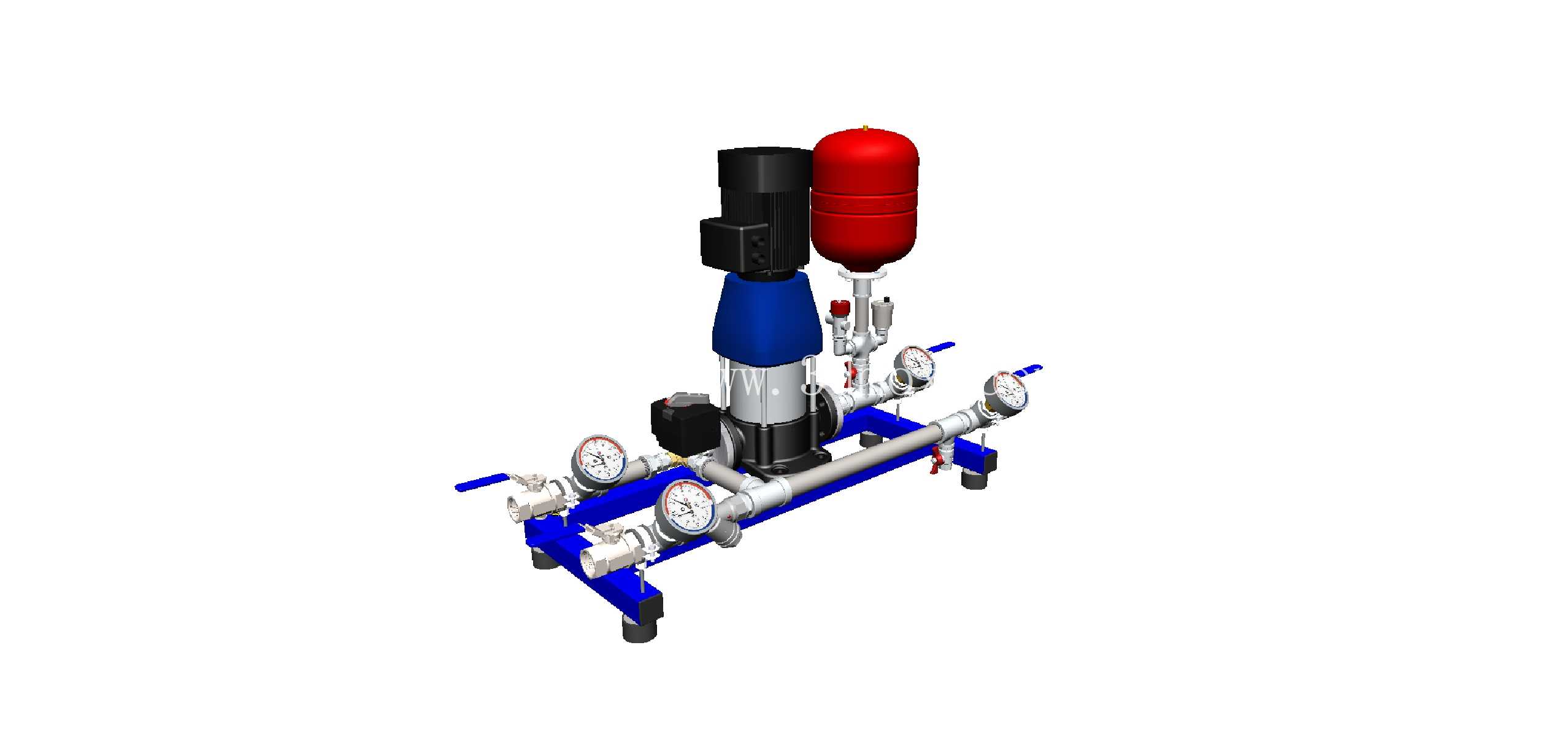

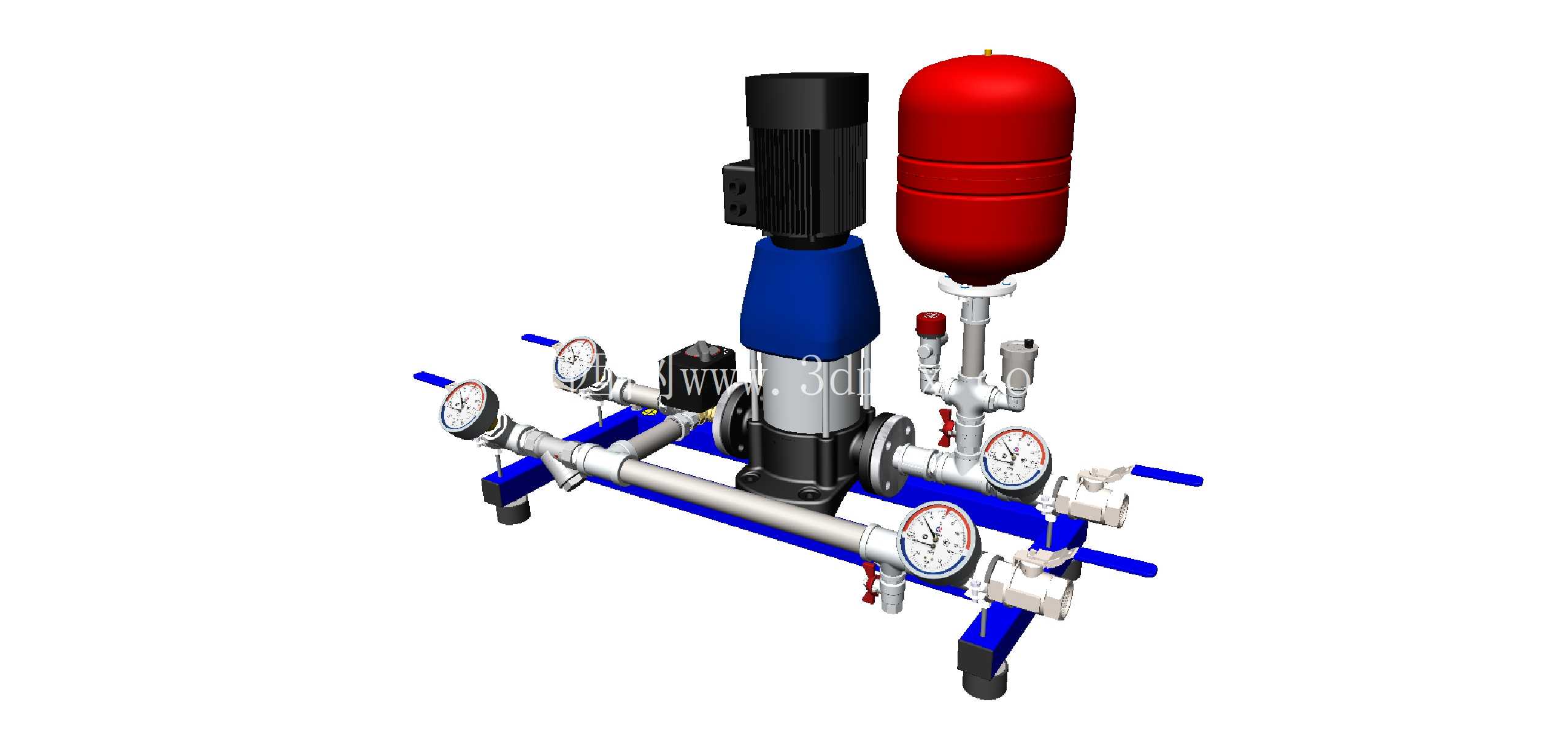

　　整套装置的所有部件都集成在蓝色喷涂的钢制焊接底座上，底座采用型钢焊接成型，底部预留了地脚安装孔，可直接通过膨胀螺栓固定在混凝土基础或钢制支架上，安装时无需现场重新排布管路、对齐部件接口，大幅缩短现场施工的装配周期。从结构设计逻辑来看，管路采用上下双层排布方式，上层为动力输送段，下层为旁通混水段，既保证了流体流向的顺畅，避免出现直角弯头带来的局部阻力激增，也压缩了整套装置的横向占用空间，适配狭小的设备机房安装场景。各管路接口均采用标准管螺纹连接，密封面预留了生料带或密封垫的安装间隙，可保证1.6MPa工作压力下无渗漏。

　　泵体与管路的连接法兰处设置了橡胶减震垫，可吸收泵组运行时的振动传递，避免振动沿管路传导至末端送风设备，降低运行过程中的结构传声。在安装边界方面，整套装置的横向宽度控制在常规机房检修通道的允许范围内，正面预留的操作空间可满足手柄操作、部件检修更换的需求，顶部电机上方预留了足够的散热空间，避免遮挡电机散热风道。稳压罐的安装位置避开了泵体的正上方，后期检修电机时无需拆卸稳压罐即可完成轴承更换、密封件维护等操作。旁通管路的设置可在泵组维护时实现支路的临时导通，不会造成整个通风系统的完全停机，降低设备维护对系统整体运行的影响。各阀门的手柄朝向统一朝向操作面一侧，操作人员无需侧身或探入设备间隙即可完成阀门开关操作，符合人机工程学的设计要求。

　　从流体路径来看，不同温度的进水分别从对应接口进入混水段，通过阀门开度调节混合比例后进入泵体入口，经泵体增压后从出口输送至后续的通风换热单元，稳压罐接在泵出口位置，可第一时间吸收出口端的压力波动，保证输出压力的稳定性。管路最低点设置的排污阀可在系统维护时排空管路内的存水，避免冬季低温环境下存水结冰冻裂管路。整套装置的所有金属部件都做了防锈处理，碳钢材质的管路、底座表面采用喷涂工艺处理，不锈钢材质的泵轴、阀芯可耐受常规暖通系统水质的腐蚀，长期使用不会出现锈渣堵塞管路的问题。
