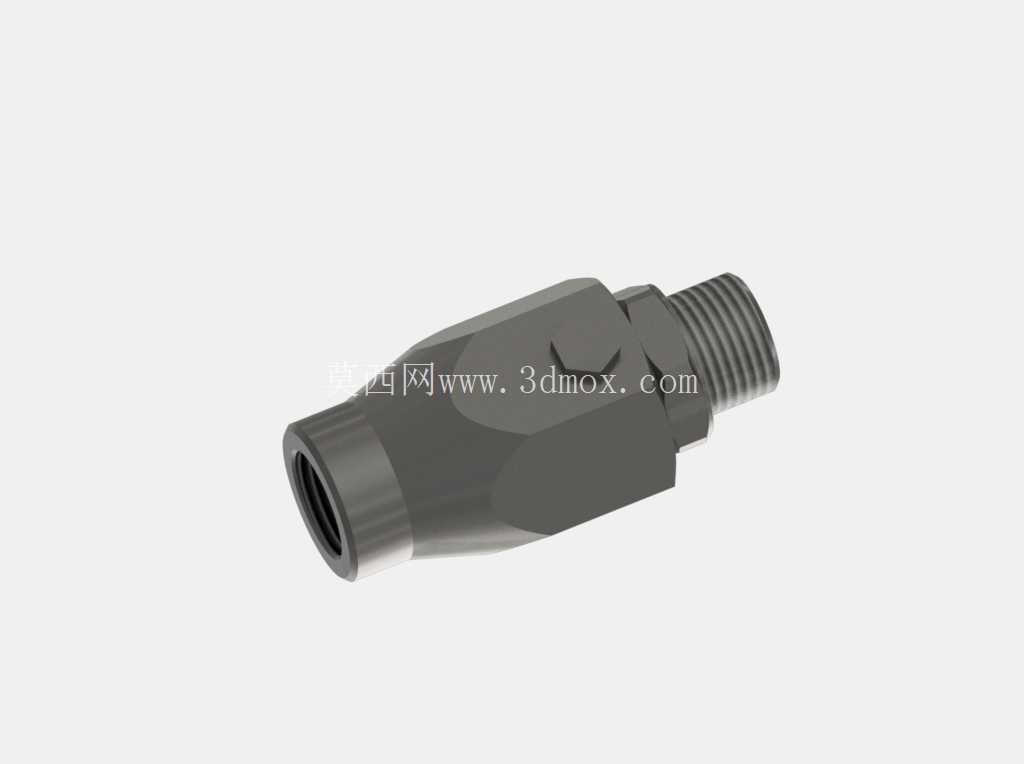

GGIL03半英寸直列式轴向旋转联轴器

在流体输送管路的布设场景中，经常会遇到固定管路端与需要做周向回转动作的执行端之间的介质导通需求，这类场景下如果直接采用硬管连接，管路会随着执行端的转动产生扭转应力，反复动作后极易出现管路疲劳开裂、接头密封失效泄漏等问题，而常规的直角式旋转接头往往会占用较大的径向安装空间，在安装空间局促、管路走向要求同轴布设的工况下适配性较差，这款直列式轴向旋转联轴器正是针对这类同轴布设的回转导通需求设计的专用连接件。

从实际功能来看，这款接头的核心作用是在实现两端管路同轴连通的同时，允许两端连接部件围绕公共轴线做相对周向旋转，全程保持介质通路的密封导通，不会因为相对转动出现介质泄漏或者通路截断的问题。其内部通径设计为11毫米，能够满足常规气压传动、低压液压输送、甚至部分小流量流体输送工况的流量需求，不会因为通径缩颈造成过大的管路压力损失，适配多数工业场景下的小口径管路回转导通需求。

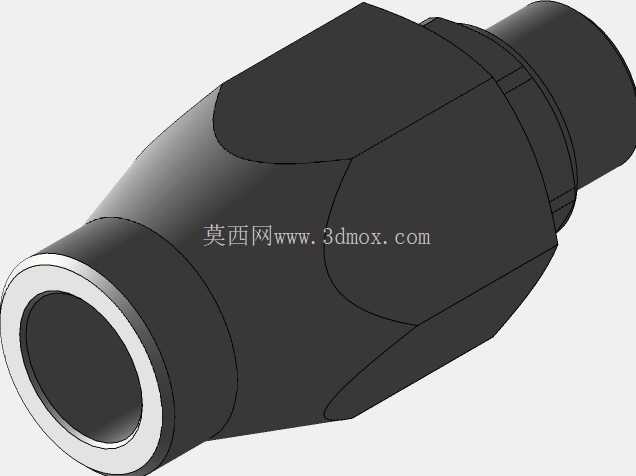

结构设计上，这款联轴器采用了直列同轴的整体布局，两端分别设置外螺纹连接端与内螺纹承接端，能够直接与同规格的标准管路螺纹进行适配连接，不需要额外加装过渡转接头，减少了管路连接的密封节点，也就降低了潜在的泄漏风险。主体外壳采用六角棱面的结构设计，安装时可以直接使用普通开口扳手或者活动扳手夹持施力，不需要定制专用工装，现场安装维护的操作门槛很低，符合工业管路连接件的通用安装习惯。内部的旋转密封结构采用了适配旋转工况的密封件设计，能够在相对转动过程中持续保持密封面的贴合压力，既不会因为密封预紧力过大造成旋转阻尼过高、转动卡滞，也不会因为预紧力不足导致介质从旋转配合面泄漏，同时密封材质的选型兼顾了耐磨损与耐常见工业介质的特性，能够保证长期回转动作下的密封使用寿命。

从安装边界来看，这款接头整体为回转体结构，最大外轮廓直径小于常规同通径直角旋转接头的径向占用尺寸，安装时只需要预留出扳手操作的轴向空间即可，不需要在径向预留过多的安装余量，非常适合在设备内部管路排布密集、径向空间受限的位置使用。两端的螺纹连接均采用标准管螺纹规格，和市面上常见的1/2英寸管路元件具备完全的互换性，不需要对现有管路进行额外改造就可以直接替换安装，能够大幅降低现场改造的施工成本与周期。

在实际应用场景中，这类直列旋转联轴器常被用在气动工具的进气端连接，比如气枪、气动打磨工具等需要持续回转动作同时接入压缩空气的工位，能够避免气管随着工具转动出现缠绕、拧折的问题；也可以用在回转工作台的介质输送回路中，为台面上的气动夹具提供持续的压缩空气供给，不会因为工作台的连续回转造成管路扭转；在部分自动化设备的回转执行机构上，这类接头也可以用来输送冷却介质或者低压润滑流体，满足回转部件的介质供给需求。设计建模过程中，对旋转配合面的同轴度公差做了合理的公差分配，既保证了旋转动作的顺畅无卡滞，也避免了配合间隙过大造成的密封件偏磨问题，所有的棱角位置都做了小倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能够在管路连接时起到导向作用，方便螺纹的对中旋入，避免螺纹错牙造成的连接失效。
