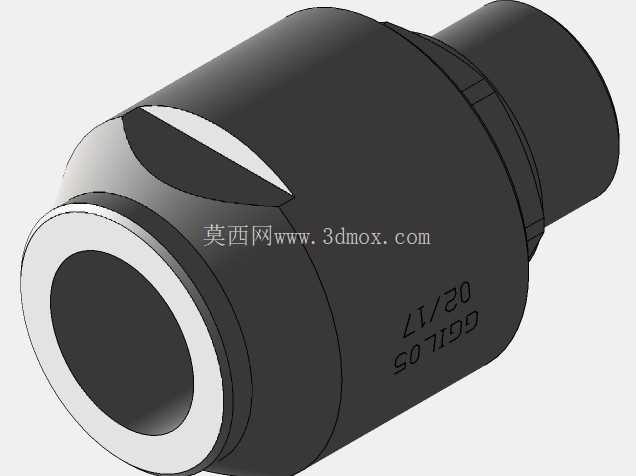

GGIL05一英寸直列式轴向旋转联轴器结构

在流体输送管路的布设场景中，经常会遇到管路端需要随执行端做周向回转的工况，比如自动化生产线的冷却介质输送工位、工装夹具的气路连接段、旋转工作台的流体通路，这类场景如果采用硬管直接对接，管路会随回转动作产生扭转应力，反复动作后很容易出现管路疲劳开裂、密封面泄漏的问题，而这款直列式轴向旋转联轴器，就是专门针对这类需要相对回转的管路连接场景设计的构件。

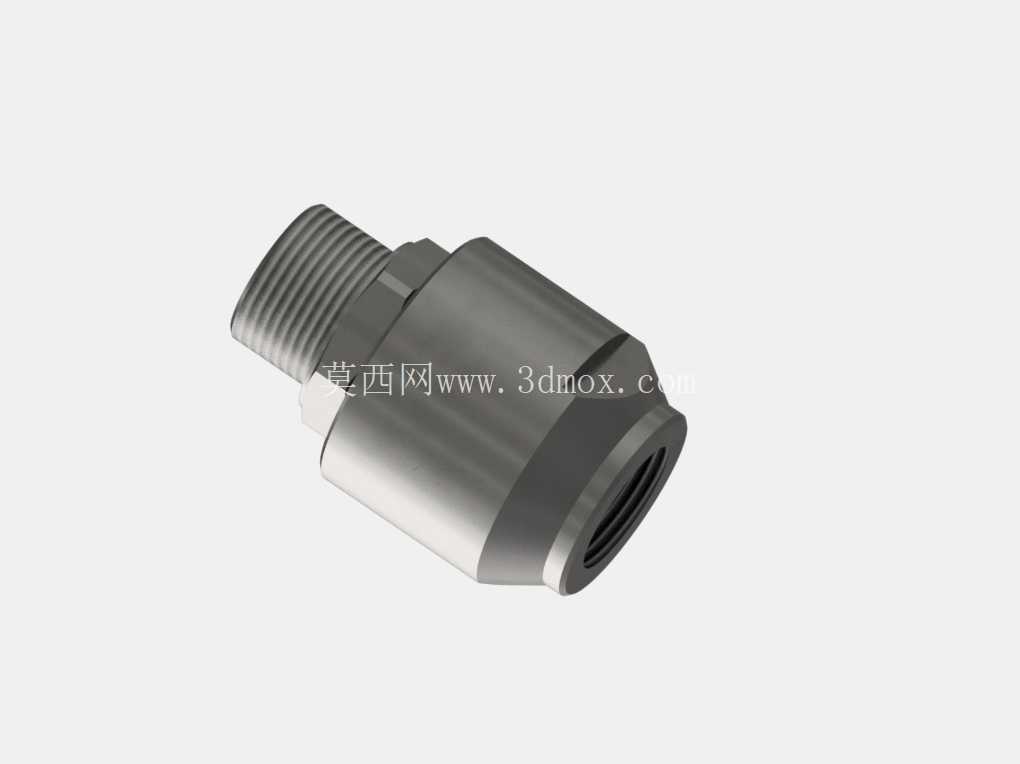

从实际功能来看，这款联轴器的核心作用是在连通两侧流体通路的前提下，允许两端连接部件绕公共轴线做相对轴向旋转，避免管路扭转带来的附加载荷。它的一端采用外螺纹连接结构，可直接对接带内螺纹的管路端或设备接口，另一端为内螺纹接口，适配对应规格的外螺纹管路接头，两端接口同轴度控制在较高精度范围内，旋转过程中不会出现通路偏心、通流截面突变的问题，通流孔直径达到19.6毫米，能够满足大流量流体的输送需求，不会因为加装旋转接头产生过大的流阻损失。

设计过程中，首先要解决的是旋转状态下的密封可靠性问题，这款联轴器的内部密封结构采用多道密封槽布局，密封件嵌装在壳体的环形槽内，旋转过程中密封面始终保持均匀贴合，既不会因为预紧力过大导致旋转扭矩过高、动作卡滞，也不会因为预紧力不足出现介质渗漏，可适配压缩空气、冷却用水、低压液压油等多种常见工业流体的输送场景。壳体部分采用一体式金属结构加工，外部做了防锈表面处理，能够适应车间内的潮湿、多切削液的工作环境，不会轻易出现锈蚀卡滞的问题。

从安装边界来看，这款联轴器整体为直列圆柱式外形，最大外径控制在紧凑范围内，安装时不需要预留过大的侧向操作空间，两端螺纹均为标准管螺纹规格，不需要额外加工定制转接接头，现场安装时直接按照标准管螺纹的拧紧力矩操作即可，不需要额外调整同轴度，因为产品本身在加工时已经保证了两端接口的同轴度公差，安装后旋转动作顺滑无卡滞。它的整体长度适配常规管路的安装间距，不会因为加装该接头导致管路总长度出现过大的偏差，在现有设备改造场景中也可以直接替换原有固定接头，不需要改动周边管路的布设位置。

在实际选型应用中，这类直列旋转联轴器不需要额外的安装固定支架，自身串联在管路中即可完成功能实现，两端的旋转阻力经过精准调校，即使是低压驱动的回转工位，也不会因为接头的旋转阻力导致驱动负载超标。它的旋转支撑结构内置在壳体内部，不需要额外添加润滑维护，出厂时已经填充了长效润滑脂，长期使用也不会出现磨损松旷的问题，能够适应连续回转、频繁正反转的复杂工况，比如数控转台的冷却管路连接、机器人末端执行器的气路连接、卷绕设备的流体通路布设，都可以采用这类结构的旋转接头来解决管路扭转问题。

从结构建模的角度来看，这款联轴器的建模过程需要重点关注几个关键尺寸的公差配合：首先是壳体与旋转芯轴的配合间隙，间隙过大会导致密封件偏磨、泄漏，间隙过小会导致旋转扭矩过大、动作卡滞；其次是密封槽的尺寸精度，槽宽与槽深需要和所选密封件的规格完全匹配，保证密封件的压缩量在合理区间内；另外两端螺纹的同轴度需要严格控制，否则安装后会出现管路别劲、旋转不畅的问题。外形建模时，壳体的外部棱角都做了倒角处理，既避免安装时划伤操作人员，也能减少应力集中，提升壳体的结构强度，外螺纹端的扳手位尺寸符合标准紧固件的操作要求，现场安装时可以采用普通扳手完成拧紧操作，不需要专用工具。
