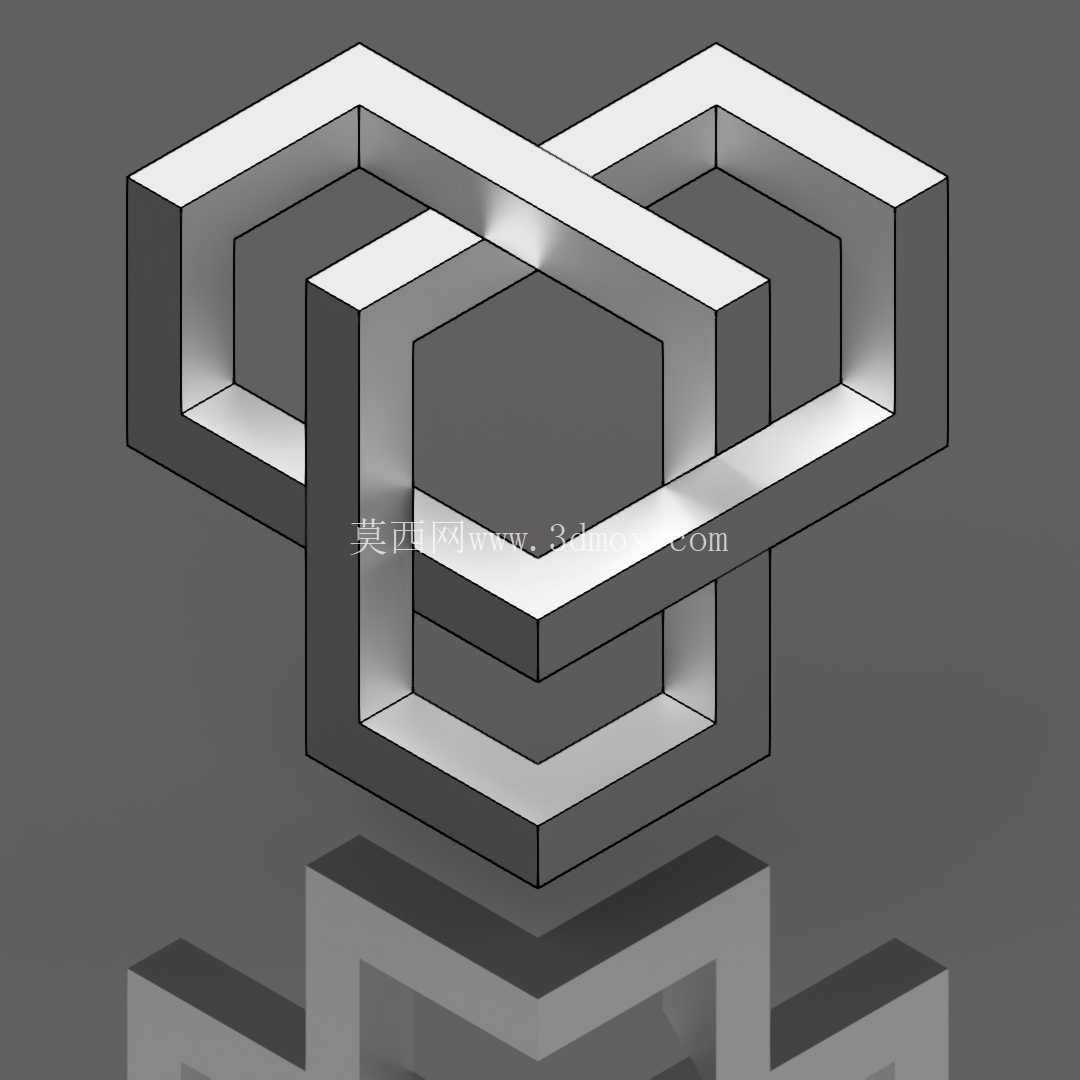

互锁六边形视错觉立体几何摆件结构

这类互锁式六边形视错觉立体结构，最初常被应用于工业设计的概念验证环节，用来测试空间拓扑结构的成型可行性，后续逐步延伸到文创摆件、展陈装置、教学教具等场景中。在机械结构教学领域，这类构件可以直观展示空间异面路径的连接逻辑，帮助初学者理解三维空间中实体的穿插、限位关系，打破二维视角下的空间认知误区；在文创产品开发中，该结构可作为桌面装饰摆件，依靠视觉错位效果形成独特的观赏属性，也可作为工业风装饰元素嵌入展示台、公共艺术装置的局部结构中。

从功能特性来看，该结构依靠三个六边形框体的空间互锁实现整体形态的稳定，三个构件在三维空间中沿不同轴向偏转，形成看似不可能的穿插视觉效果，实际每个构件都有独立的成型边界，构件之间通过面与面的贴合实现限位，无需额外紧固件即可维持整体形态，拆分后每个构件都是独立的等截面六边形框体，加工成型难度低，可通过3D打印、数控铣削、注塑等多种工艺实现批量生产。

设计过程中首先需要确定正六边形的基础边长参数，所有框体的截面尺寸保持一致，确保互锁位置的配合间隙控制在0.1-0.3mm之间，既保证拼接时的顺畅度，又避免拼接后出现松动晃荡的问题。空间偏转角度的计算是整个设计的核心，需要将三个六边形框体分别沿X、Y、Z三个轴向偏转特定角度，让每个框体的两条边恰好嵌入另外两个框体的框体空隙中，同时要规避实体部分的干涉，在二维视角下形成连续贯通的视觉错觉，在三维空间中每个构件都保持独立完整，不存在实体交叉的错误结构。

外形尺寸方面，可根据实际应用场景调整基础六边形的边长参数，作为桌面摆件使用时，整体外接圆直径通常控制在80-120mm之间，框体截面边长设置为10-15mm，整体高度控制在60-90mm，放置在桌面时不会占用过多空间，同时能保证足够的视觉辨识度；作为展陈装置使用时，可将尺寸等比例放大至外接圆直径500-800mm，框体采用金属材质焊接成型，表面做哑光喷砂处理，放置在展厅、公共休息区作为装饰结构。安装边界上，该结构底部三个框体的下端面处于同一水平面，可直接放置在平整台面，无需额外固定结构，若需要壁挂安装，可在其中一个框体的背面预留沉头安装孔，通过膨胀螺丝固定在墙面，安装时需保证整体水平度，避免视觉错位效果出现偏差。

建模过程中需要先绘制单个六边形框体的截面草图，通过扫描特征生成单个实体构件，之后利用三维软件的装配约束，将三个构件按空间角度进行装配，全程开启干涉检查，调整每个构件的偏转角度与位置，直到所有配合面完全贴合，无实体干涉，同时在正投影视角下呈现出连续互锁的视觉效果。结构的壁厚设置需要根据选用的材料调整，采用PLA材质3D打印时壁厚设置为2mm即可满足强度要求，采用铝合金数控加工时壁厚可设置为1.5mm，采用亚克力材质粘接成型时壁厚设置为3mm可避免粘接处出现开裂问题。这类结构的设计核心是对空间透视关系的精准把控，需要反复调整视角验证视觉效果，同时兼顾实际加工的工艺可行性，避免出现无法脱模、无法加工的倒扣结构，确保设计成果可以从数字模型转化为实体产品。
