十英寸法兰式电磁流量检测装置结构

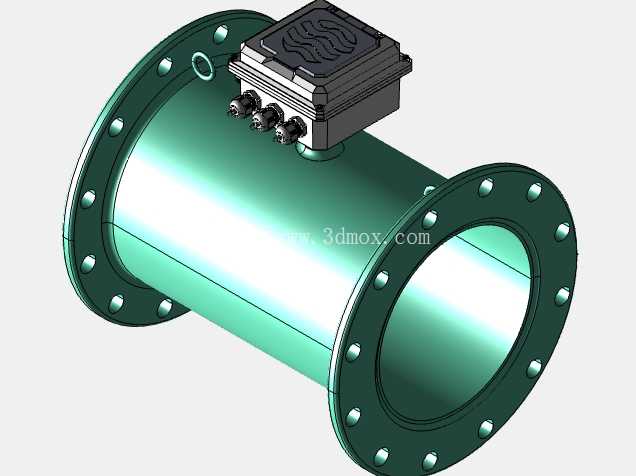

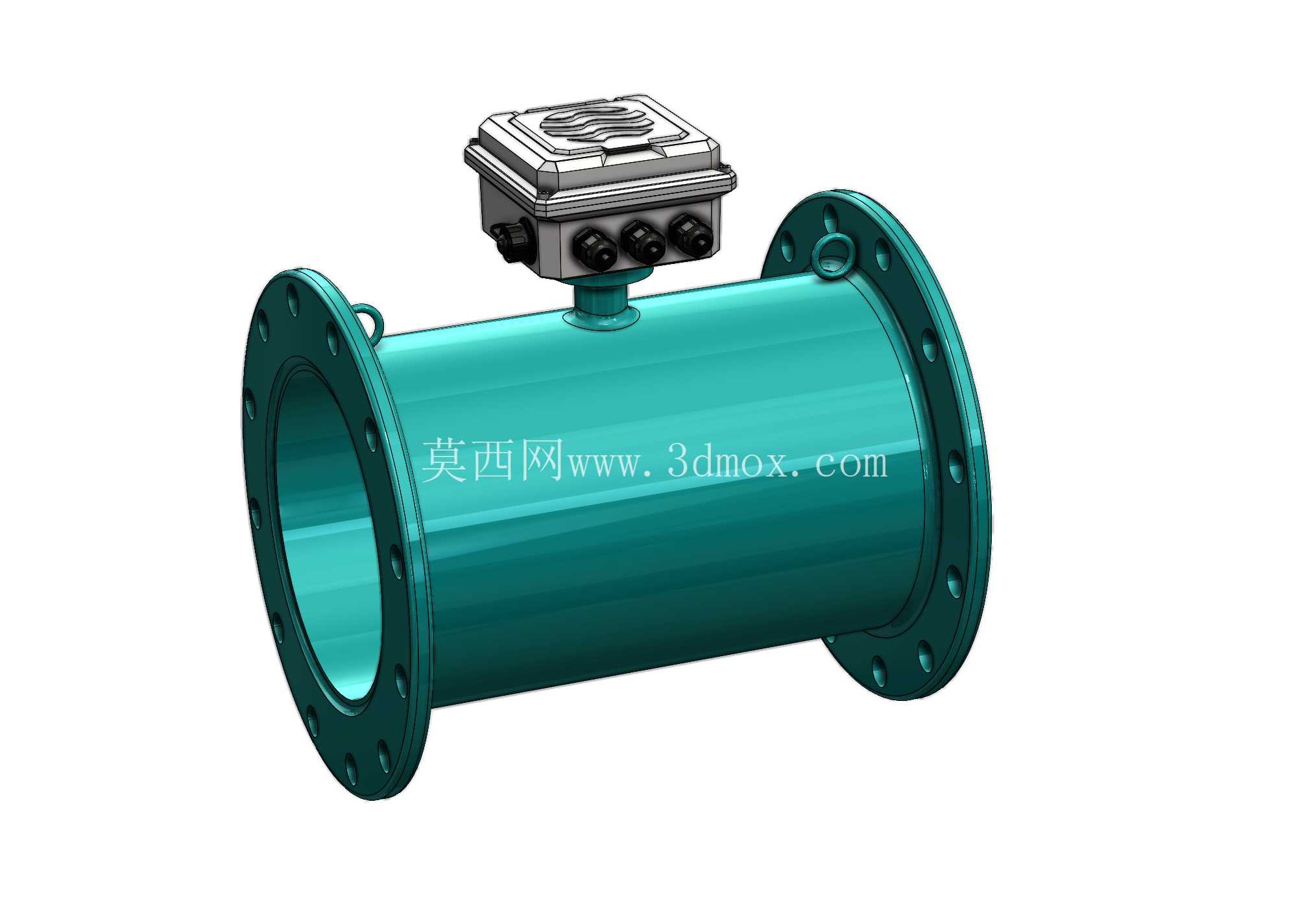

在市政供水、工业循环水、污水处理以及化工流体输送的管线系统中，大口径流量计量是工艺管控、贸易结算、能耗核算的核心环节，十英寸公称通径的管线常见于厂区主供水干管、市政中水输送干线、冷却循环水回水总管这类大流量输送场景，这类场景对计量设备的压损、安装兼容性、长期运行稳定性都有明确要求。这款法兰式电磁流量检测装置的结构建模，完全围绕现场安装的实际边界展开，首先是两端的连接法兰，完全匹配十英寸公称通径的管线法兰标准，法兰盘上的螺栓孔分布、密封面形式、法兰厚度都参照同口径工业管线的通用安装规范，建模时特意保留了法兰与测量管段衔接处的过渡圆角，避免应力集中的同时，也还原了铸件的实际工艺特征，安装时不需要额外加工过渡接头，可直接与同规格管线法兰对接，两端法兰的端面平行度、同轴度在建模时做了严格约束，避免现场安装出现密封面错位导致的渗漏问题。

测量管段采用等径直筒结构，内壁做了光滑过渡处理，这是因为电磁流量计的测量原理是基于法拉第电磁感应定律，管内流体需满管流动，且不能有明显的扰流结构，直筒段的长度设置也考虑了前后直管段的要求，模型中测量管段的前后预留长度符合常规电磁流量计对直管段的安装要求，即前端保留至少5倍通径长度、后端保留至少3倍通径长度的直管段空间，避免弯头、阀门等扰流件对测量精度的影响。管段上方的变送表头安装座采用短立柱结构，将表头抬升离管段一定距离，一方面是避免管内流体温度直接传导至表头电子元件，另一方面也方便现场人员观察读数、接线调试，表头外壳采用压铸铝壳的结构特征，表面做了散热筋的细节还原，接线口的位置、数量都参照同类型仪表的通用配置，预留了电源、信号输出、接地的接线接口位置，表头与安装座的连接采用法兰盘锁紧结构，方便现场调整表头的朝向，适应不同安装方向的管线，不管是水平管线还是垂直管线安装，都能将表头显示屏调整到便于观察的角度。

建模过程中没有追求完全复刻原厂的所有细节，而是优先保障装配场景下的视觉匹配度与安装干涉校验需求，因为在做厂区管线三维布置、设备装配图设计时，最核心的需求是明确该流量装置的安装空间占位、与周边管线和设备的干涉情况，所以模型重点还原了整体外形轮廓、安装连接尺寸、外部接口位置，对于内部的励磁线圈、电极结构等不可见的内部零件做了简化处理，既控制了模型的整体体量，也完全满足总图布置、安装示意的使用需求。在实际工程应用中，这类大口径电磁流量计通常不需要额外加装旁通管路，因为其本身无节流件，压损极小，几乎不会对管线的输送效率造成影响，建模时也特意体现了这一结构特点，整个测量管段内部没有任何凸起或者节流部件，流体通过时的阻力与同长度的直管线基本一致，适合长期运行在大流量输送的管线上。

另外，模型还原了管体上的吊环结构，十英寸口径的流量装置自重较大，现场安装时需要通过吊环起吊就位，吊环的位置设置在管段重心的正上方，保证起吊时设备保持水平，方便法兰对接，这个细节在很多简化模型中经常被忽略，但在实际安装场景中是必不可少的结构，如果建模时遗漏吊环，做施工方案模拟时就会出现吊装点缺失的问题，影响施工工序的模拟准确性。表头的操作按键、显示屏区域也做了外观还原，虽然不涉及内部功能结构，但在做三维场景展示、运维培训课件制作时，这些细节能提升模型的真实感，让现场运维人员能快速对应到实际设备。

从安装边界来看，该模型的整体长度、法兰外径、表头突出管体的高度都按照实际产品的安装尺寸做了等比例还原，在做管线综合布置时，可以直接将模型导入装配环境，校验周边是否有足够的安装操作空间，比如接线时需要打开表头的接线盖，模型中预留了接线盖开启的操作空间，法兰螺栓的安装空间也做了校验，保证螺栓穿装、紧固时不会和周边的管线支架、其他设备产生干涉。对于做水处理工程、工业管线设计的工程师来说，这类外观精度足够、安装尺寸准确的模型，能大幅提升总图设计的效率，不需要自己从零开始测绘建模，只需要导入模型调整位置，就能快速完成管线的连接布置，同时还能在装配图中清晰展示该计量设备的安装位置与外观形态，满足图纸评审、施工交底的需求。
