柴油加热器进气谐振消声总成结构

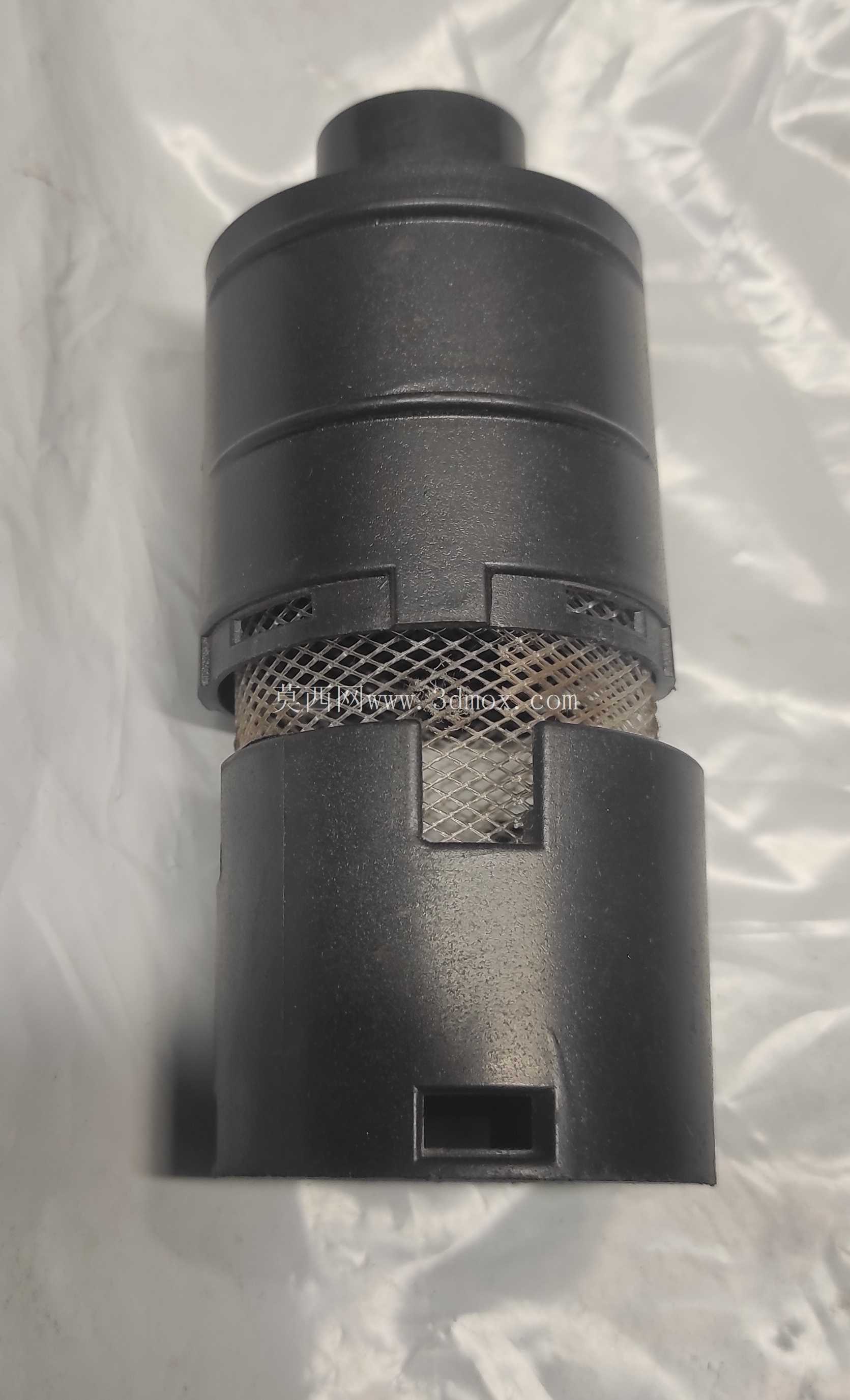

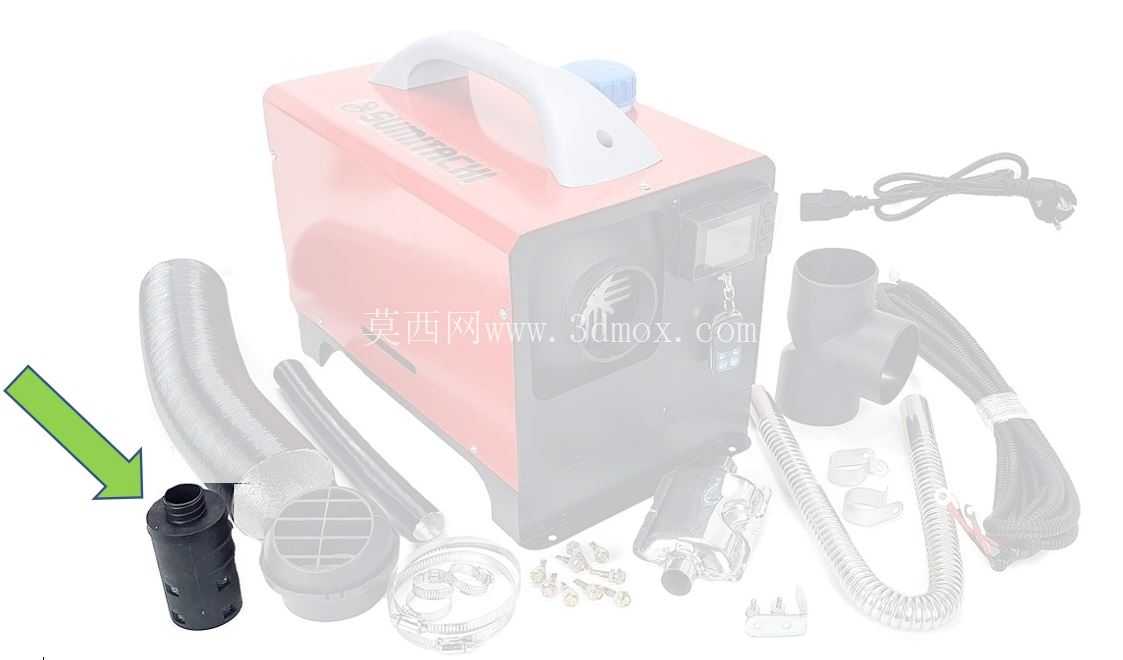

在驻车柴油加热系统的进气回路设计中，进气端的气流脉动噪声与燃烧供气稳定性一直是影响设备使用体验的核心指标，这款谐振消声进气总成，正是针对柴油加热器进气工况开发的功能集成部件。从实际装车与台架测试的场景来看，这类部件多安装在柴油加热器的进气入口端，一端对接加热器的进气歧管接口，另一端连通外界进气通道，核心作用是通过腔体结构的谐振效应抵消进气过程中产生的特定频段气流脉动，同时过滤进气过程中裹挟的大颗粒杂质，避免杂质进入燃烧腔造成积碳、喷油嘴堵塞等故障，也能大幅降低进气气流高速流动产生的啸叫噪声，提升设备在车载、户外驻留场景下的使用舒适度。

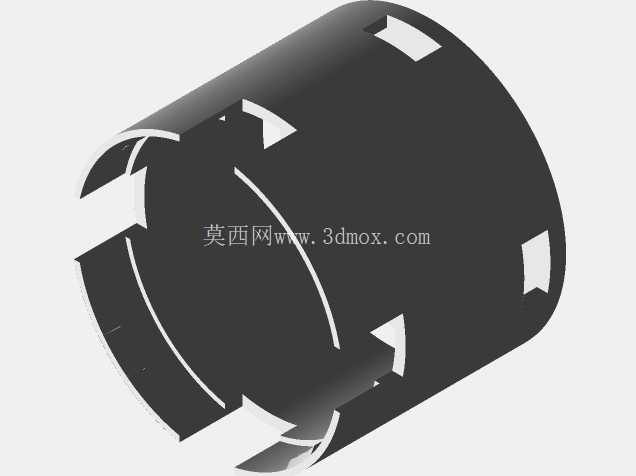

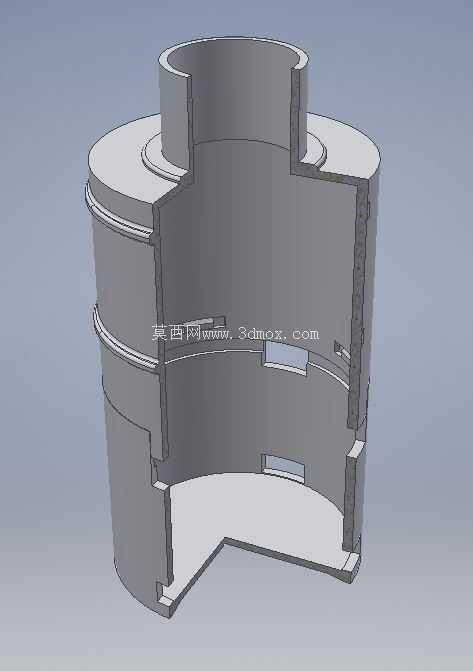

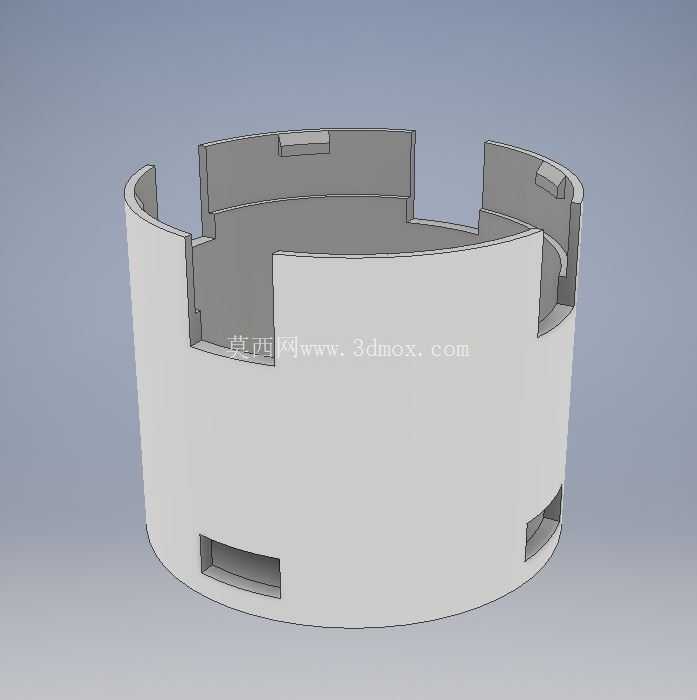

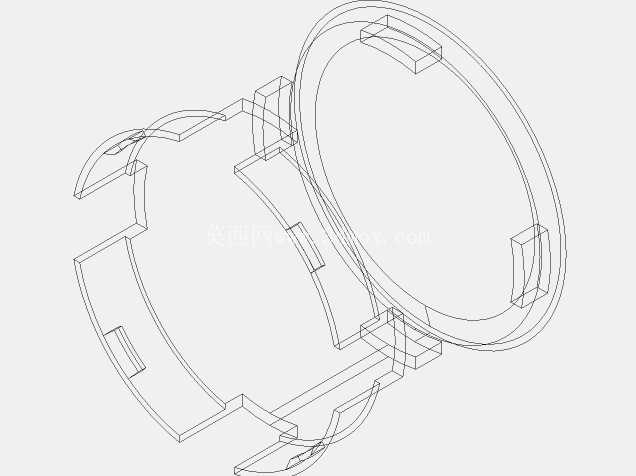

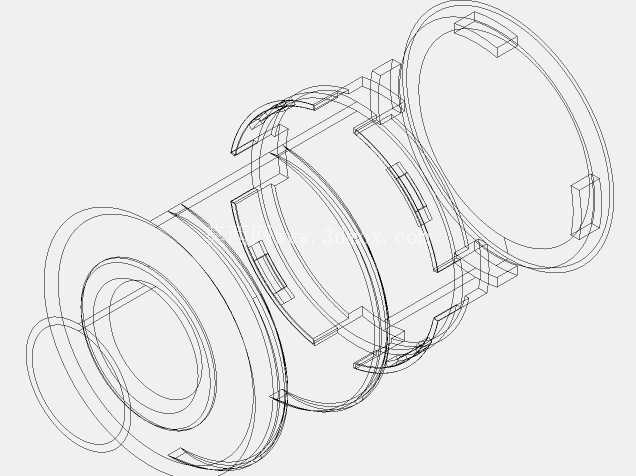

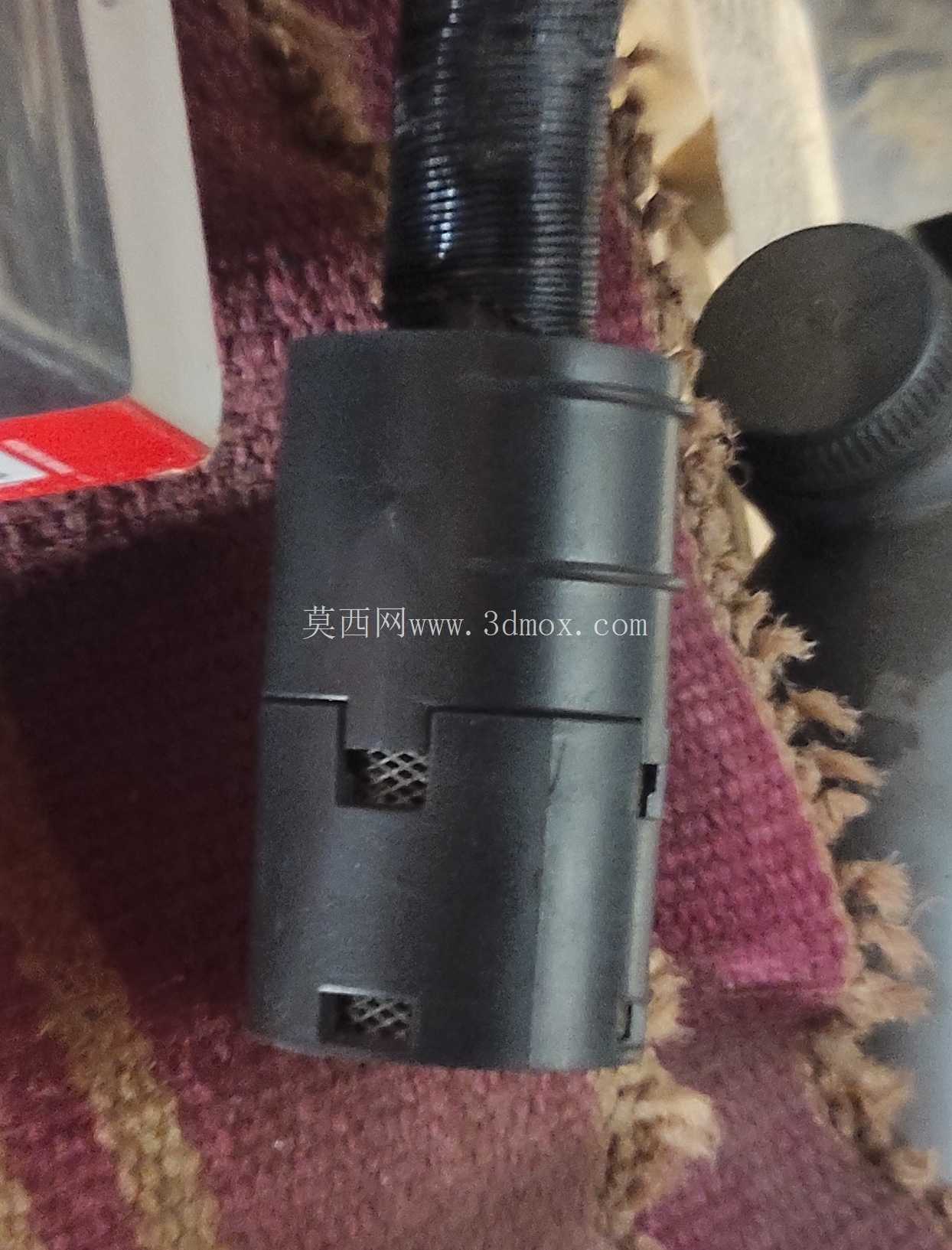

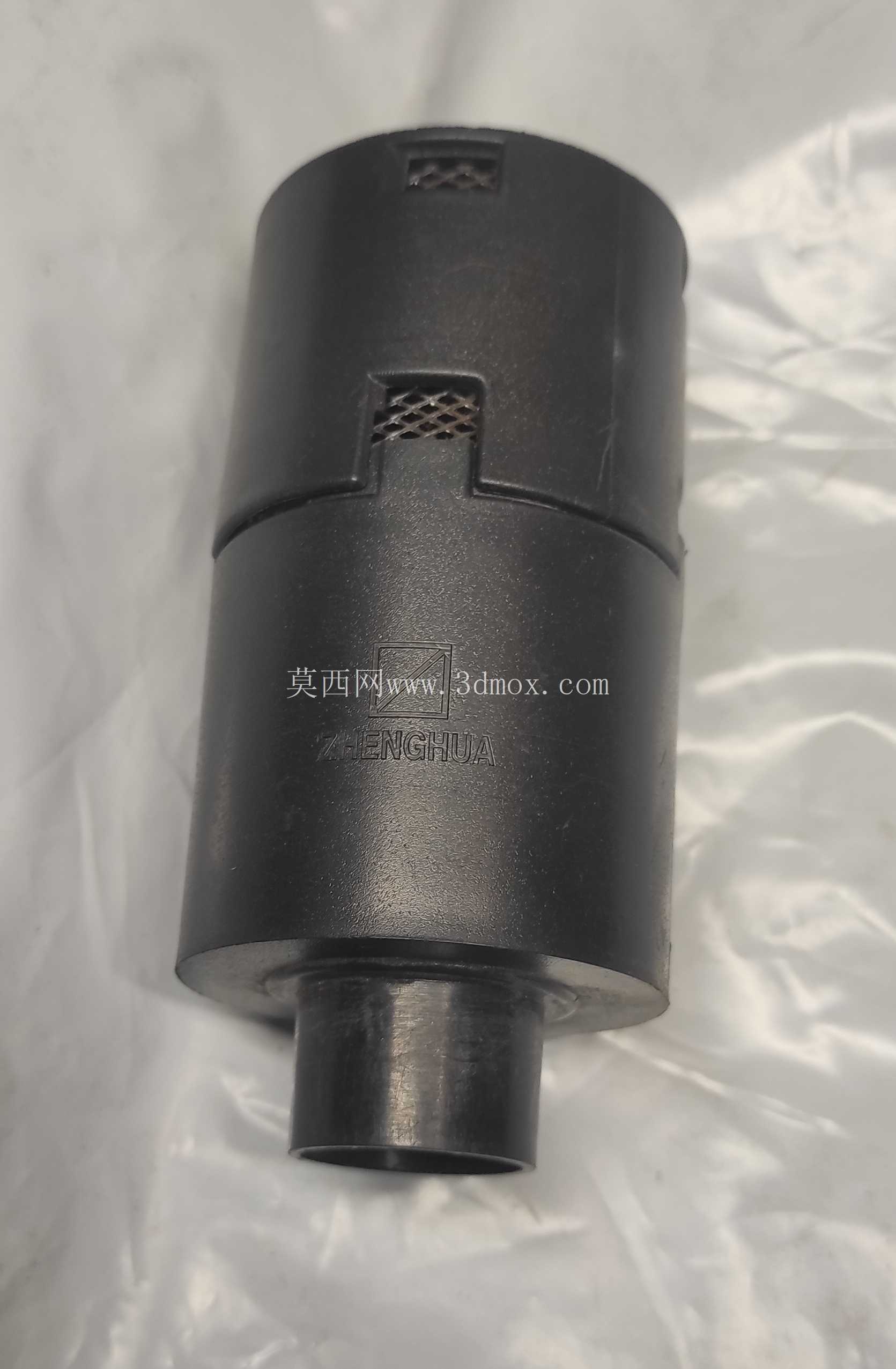

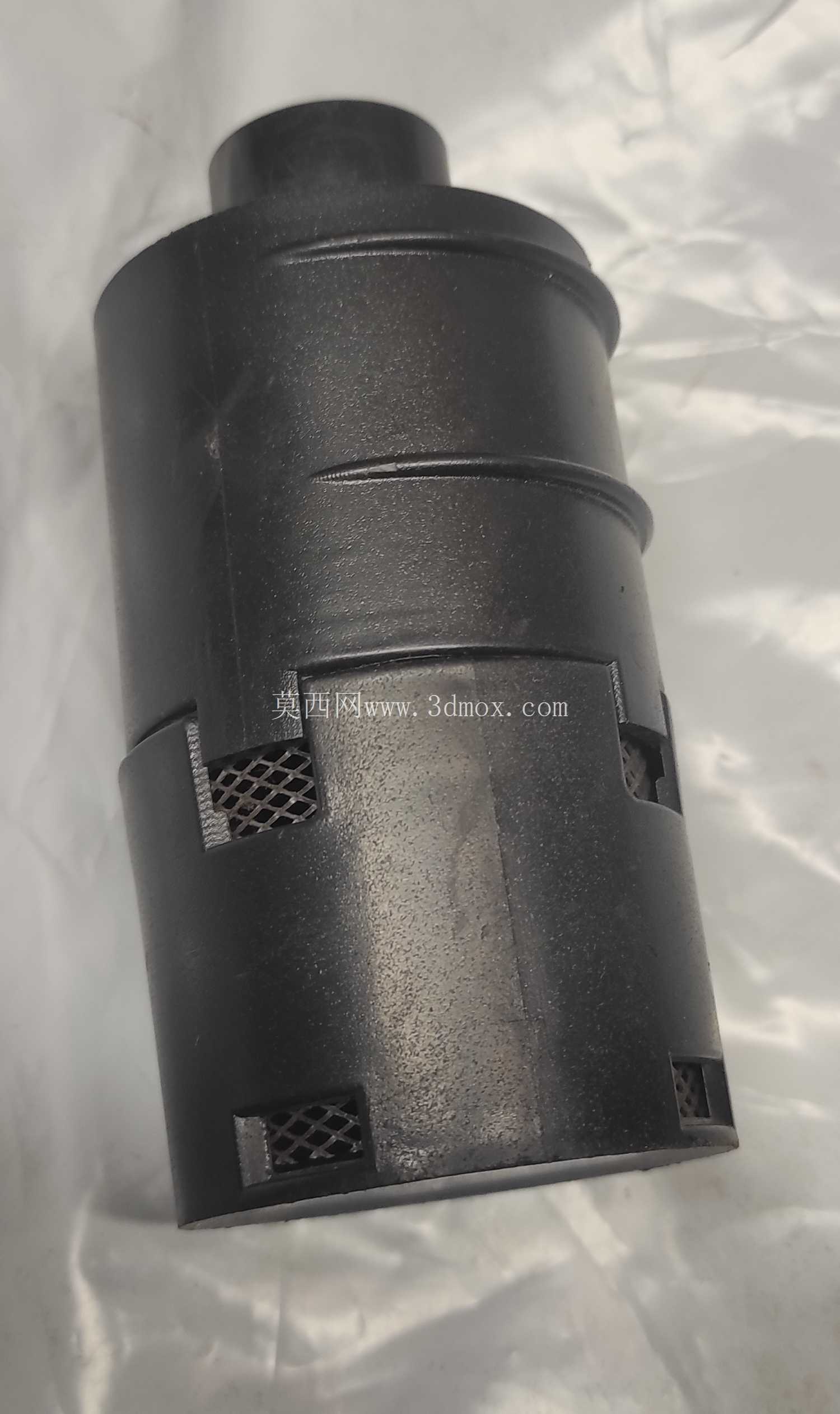

从结构设计逻辑来看，该总成采用上下分体式腔体结构，两部分腔体通过止口定位配合，保证腔体内部的密闭性，避免出现漏气导致消声谐振效果失效的问题。下部伸出的管状接口为进气对接端，接口外径尺寸按照常规柴油加热器进气接口的通用安装边界设计，可直接适配多数主流驻车柴油加热器的进气口，安装时仅需通过卡箍锁紧即可完成密封固定，无需额外加工转接结构，安装公差预留了0.2mm的配合间隙，可抵消管路安装时的少量同轴度偏差。上部腔体为谐振消声的核心功能区，腔体内部设置有特定容积的谐振腔，同时在腔体侧壁开设了阻尼通气槽，当进气气流进入腔体后，特定频率的气流脉动会在谐振腔内形成反向压力波，抵消原有脉动能量，从而实现消声降噪的效果，侧壁的阻尼槽则可以平衡腔体内外压力，避免进气阻力过大导致加热器燃烧供气不足。

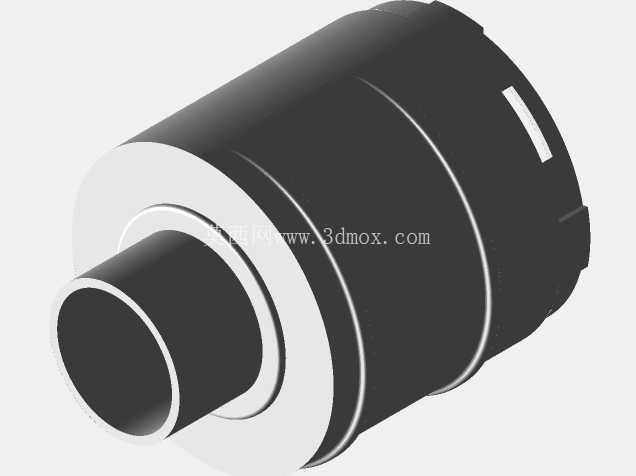

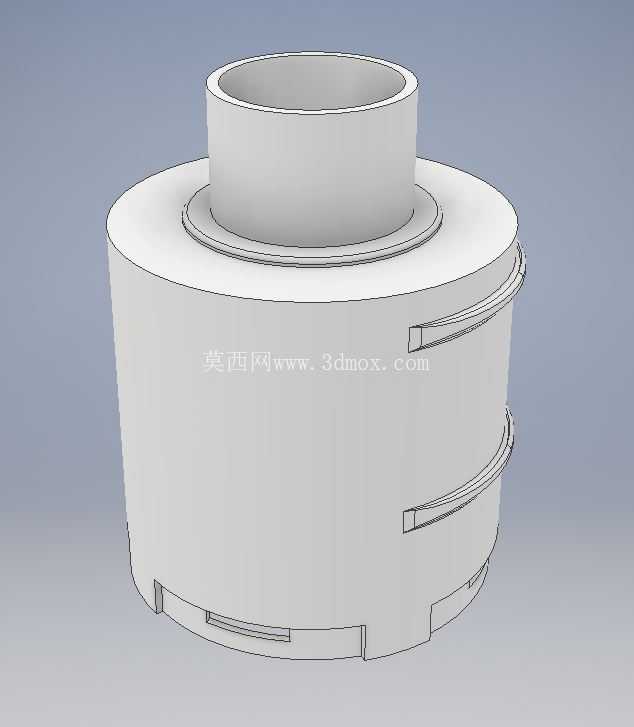

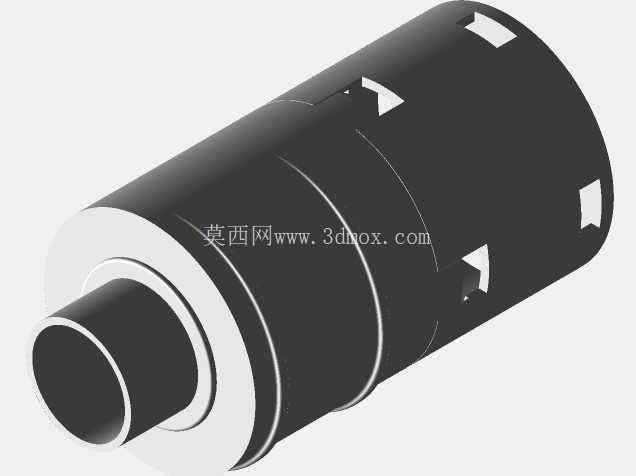

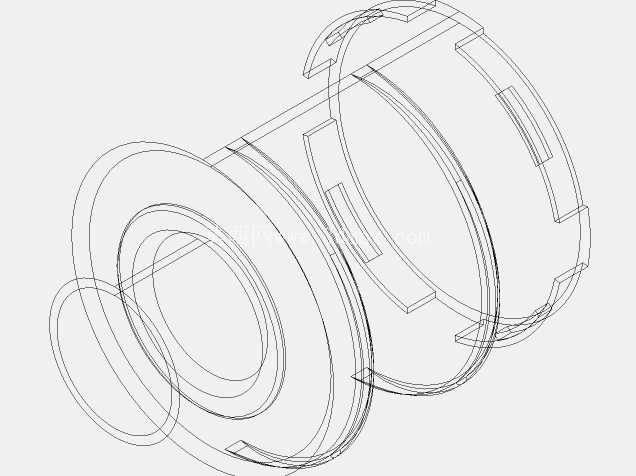

从外形尺寸与安装边界来看，该总成整体为圆柱形结构，最大外径控制在合理范围内，不会占用过多安装空间，整体高度适配多数车载安装位的预留空间，安装时仅需保证进气口朝向无遮挡的开阔区域，避免积水、杂物直接进入进气通道即可。腔体外壳采用耐温工程塑料材质，可耐受柴油加热器工作时传导的持续高温，同时具备足够的抗振性能，可适应车辆行驶过程中的颠簸振动工况，不会出现壳体开裂、结构松脱的问题。在逆向建模的过程中，重点还原了腔体内部的容积参数、谐振腔的分隔结构、阻尼槽的开孔尺寸与位置，保证模型的结构参数与实物完全一致，可直接用于进气系统的仿真分析、安装干涉校核以及后续的结构优化设计。

在实际工程应用中，这类谐振消声部件的设计需要匹配加热器的进气流量特性，不同功率的柴油加热器对应的进气脉动频率存在差异，谐振腔的容积、阻尼孔的尺寸都需要针对性调整，该模型的结构参数适配常规中小功率驻车柴油加热器的进气需求，可直接作为同类型产品设计的参考基准，也可用于现有设备的替换配件建模。建模过程中对分体结构的配合止口做了精准还原，可直接用于生成工程图纸指导开模生产，对接端的管路尺寸按照行业通用标准设计，具备良好的互换性，无需额外修改即可对接现有标准进气软管。
