三菱重工分体式空调室外机结构模型

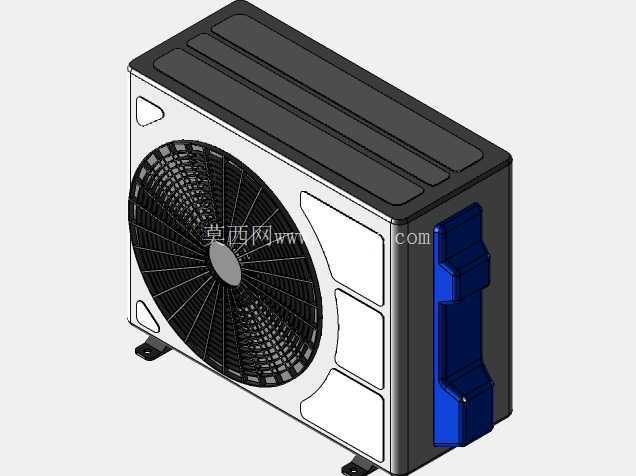

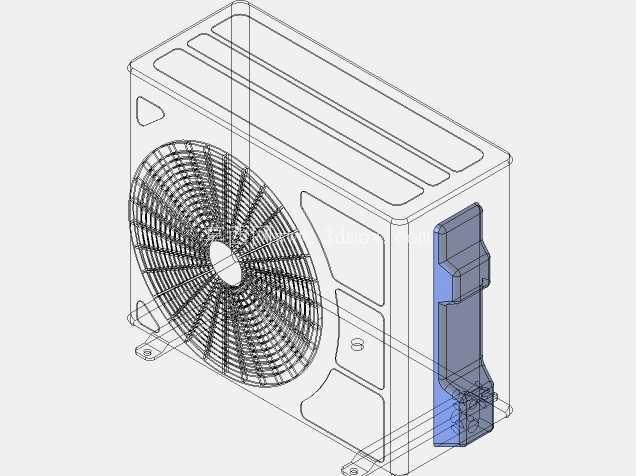

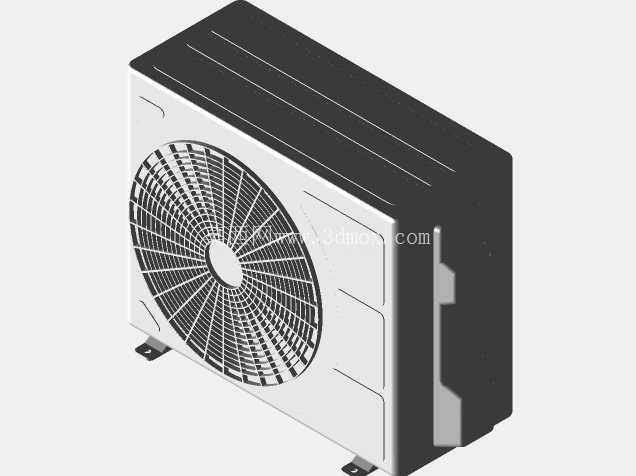

　　这款分体式空调室外机的三维结构，还原了家用壁挂式空调外机的真实装配逻辑，在住宅制冷配套、小型商用空间空调系统选型、暖通设备结构教学等场景中都能作为直观的结构参考。日常工程对接里，不少刚接触暖通配套的结构设计师容易忽略外机安装的边界约束，这个模型把外机的外壳钣金折边、轴流风机安装位、侧边管路接口的凸起结构都做了还原，能帮设计师在做建筑外机位预留、支架配套设计时提前规避干涉问题。

　　从实际用途来看，这类室外机是分体式空调系统的换热核心，负责将室内带出的热量通过轴流风机带动空气流经冷凝器完成散热，模型里还原的外侧格栅式风机护网，既保证了通风换热的通流面积，又能避免异物侵入扇叶引发运行故障，侧边的蓝色阀组安装位对应了高低压管路的截止阀结构，安装时连接室内机的冷媒管就从这个位置对接，阀组外侧预留的凸起护边，能避免安装搬运过程中磕碰阀件导致冷媒泄漏。

　　从设计思路上看，整机采用长方体钣金壳体布局，顶部的压型凹槽不是装饰结构，是为了堆叠运输时增加壳体承重能力，避免多层堆码时外壳出现凹陷变形；正面风机区域的白色塑料装饰盖板做了内凹造型，既可以引导气流沿风机轴向流动，减少紊流带来的运行噪音，也能遮挡内部冷凝器翅片，避免长期日晒加速翅片氧化。安装边界方面，模型还原了底部的两个L型安装支脚，支脚上的长圆孔设计可以适配不同间距的外机支架螺栓孔，安装时需要预留的空间也能通过模型直接测量：背部冷凝器侧需要预留至少150mm的通风间隙，正面风机侧不能有遮挡物阻挡出风，侧边阀组位置要预留足够的操作空间方便管路连接与检修，整机的边角都做了圆弧过渡处理，减少搬运安装时的磕碰划伤风险。

　　结构细节上，风机扇叶采用轴流风叶的曲面造型，和中间的电机安装位同轴度匹配，建模时还原了风叶的倾斜角度，这个角度直接影响风机的风量与噪音表现，角度过大虽然风量提升但运行噪音会明显增加，角度过小则换热效率不足；壳体侧面的加强筋压型，是为了提升薄钣金外壳的刚性，避免风机运行时的振动引发壳体共振产生异响。在做老旧小区外机位改造、阳台壁挂支架设计时，这个模型可以直接导入装配环境做干涉检查，比如核对支架承托面和外机底部支脚的贴合度，检查外墙安装时管路走向会不会和墙体凸起结构冲突，也能给刚接触暖通结构的新人做直观的结构讲解，理解外机各个部件的装配关系与功能作用，不用对着平面图纸脑补空间结构。
