集成式气动气源净化处理工作站布局结构

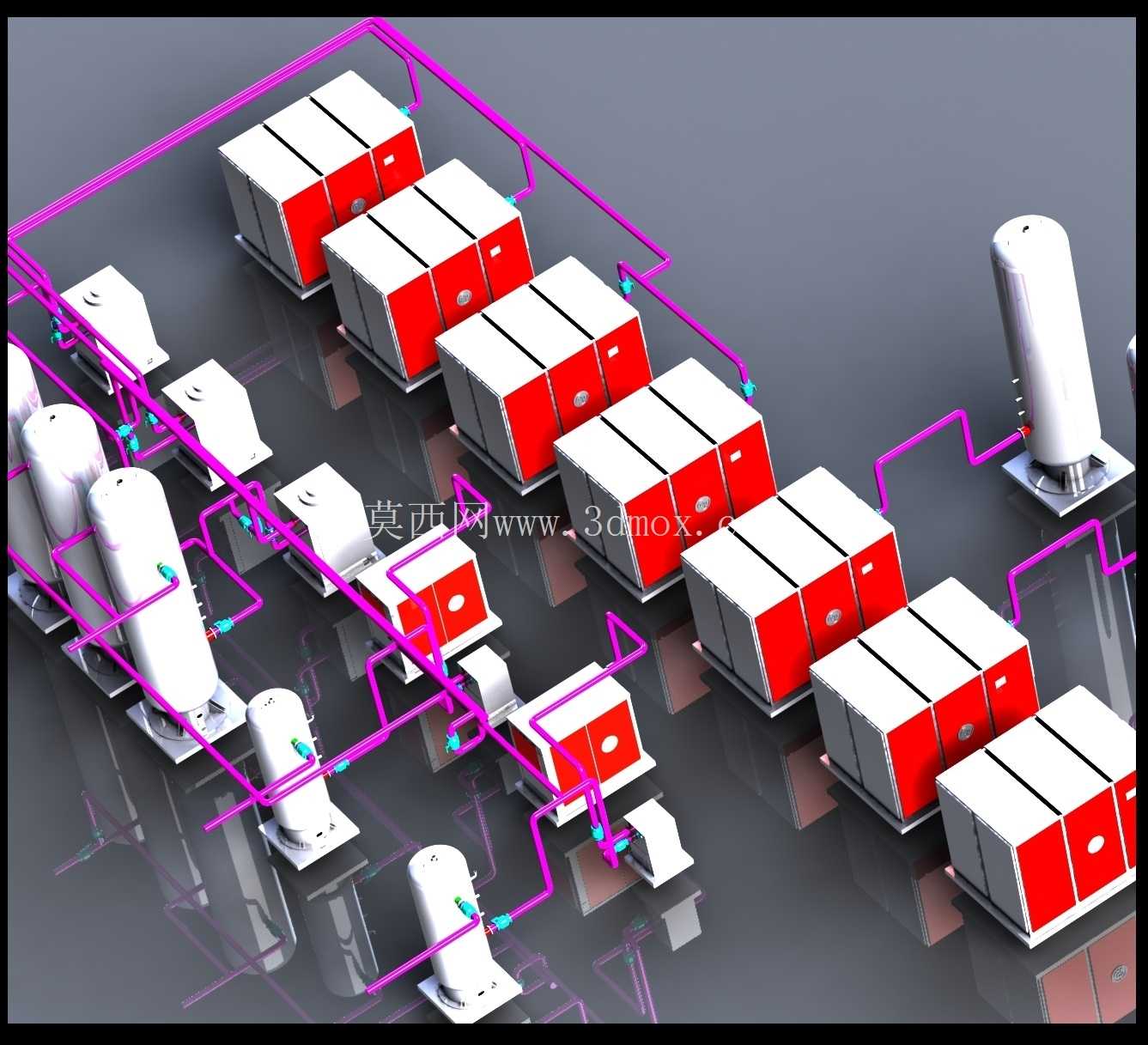

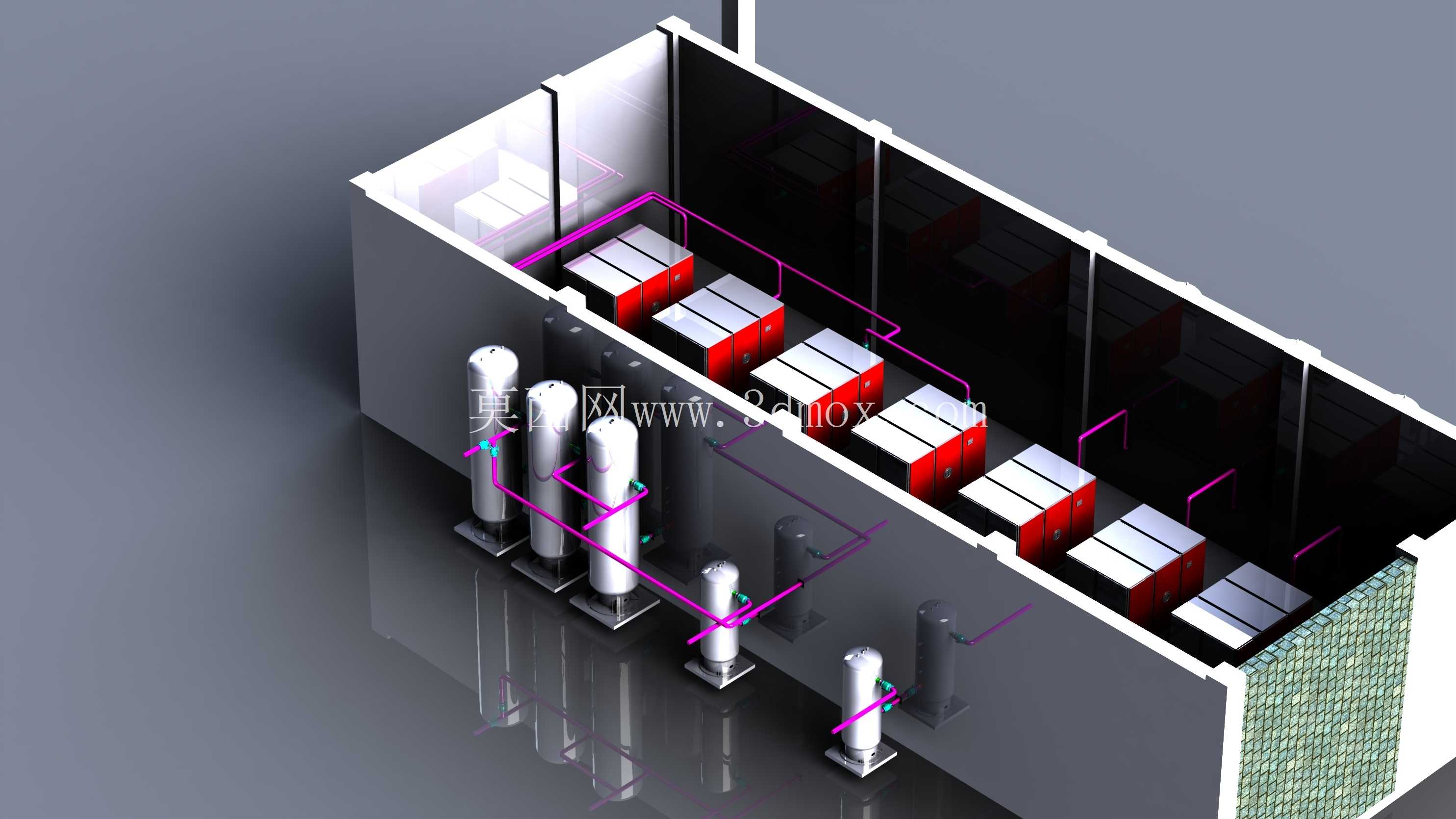

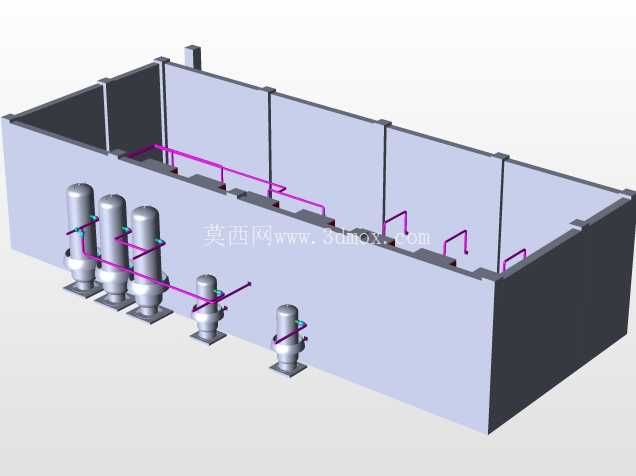

　　这套三维结构呈现的是车间集中供气场景下的气动空气处理集成布局，主要服务于气动元件密集的生产工段，承担压缩空气的除水、除油、稳压、多级过滤职能，为下游气动阀门、气缸、气动工装提供符合压力露点、含油量要求的洁净气源，避免气动元件因气源杂质出现密封件磨损、阀芯卡滞、排气口结冰等常见故障。从布局逻辑来看，设计阶段优先考虑了管路压损控制，将立式过滤罐体沿气路走向依次排布，进气端先接入大流量粗滤罐体拦截液态水与大颗粒杂质，后续串联精滤、干燥、稳压组件，紫色标识的管路为洁净气输出支路，直接对接后方成排的工位分配单元，每个工位单元预留独立的截止阀安装位与压力检测接口，方便单工位维护时不影响整体气路运行。

　　安装边界上，整套设备采用撬装式集成框架，所有罐体与工位单元均固定在统一的底座基准面上，底座预留了地脚螺栓安装孔，可直接固定在车间硬化地面，无需额外做混凝土基础，整体宽度适配常规车间设备通道的预留尺寸，侧面预留了不小于800mm的检修通道，方便操作人员更换滤芯、排放罐体底部积液。设计过程中特意将罐体底部的排污阀统一朝向检修侧，排污管路集中接入废液收集槽，避免日常维护时积液随意排放污染车间地面，工位单元采用模块化排布，后续如果需要扩展供气工位，只需要沿现有管路走向顺延加装单元即可，不需要改动主气路的核心过滤组件。

　　气路管路的转弯处全部采用大半径弯头，减少压缩空气流动时的局部压损，管路固定点间距符合气动管路安装规范，避免设备运行时管路出现共振异响，罐体的安装高度经过核算，既保证底部排污操作的操作空间，也不会遮挡后方工位单元的压力显示表，操作人员站在检修通道上可以直接读取所有罐体的压力参数与工位供气压力。这套结构同时考虑了不同工况的适配性，粗滤罐体的处理流量按照后端所有工位同时用气的峰值流量乘以1.2倍冗余系数选型，避免用气高峰时出现供气压力不足的问题，精滤组件预留了旁通管路，更换滤芯时可以临时切换旁通供气，不会造成生产线全线停气。

　　框架侧面的防护结构采用镂空网板，既可以避免杂物碰撞罐体与管路，也不会影响设备的自然散热，压缩空气经过干燥处理后会产生一定的冷凝热，镂空结构可以保证热量自然散出，不需要额外加装散热装置。
