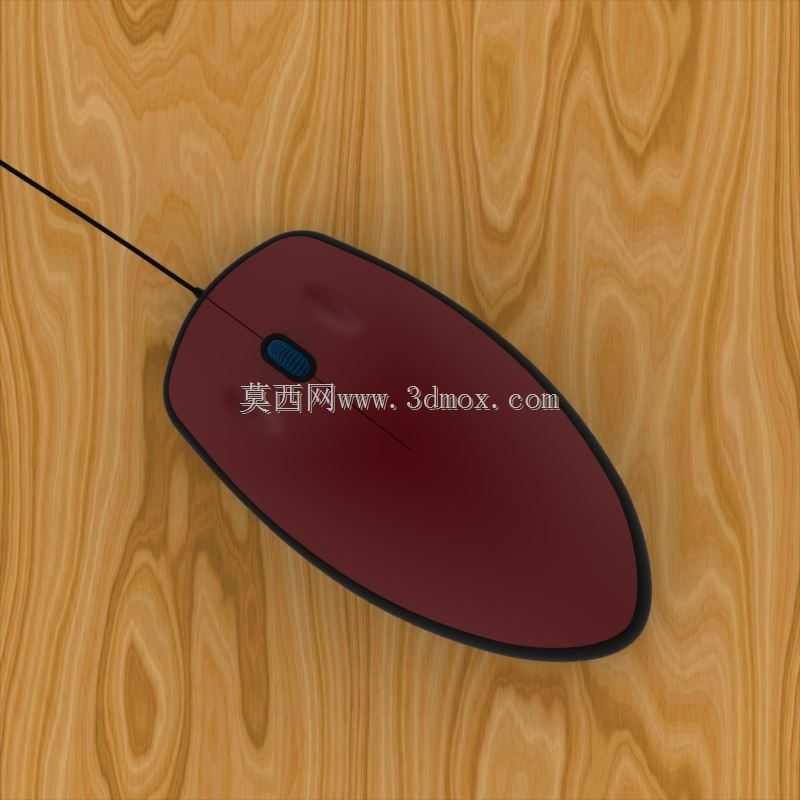

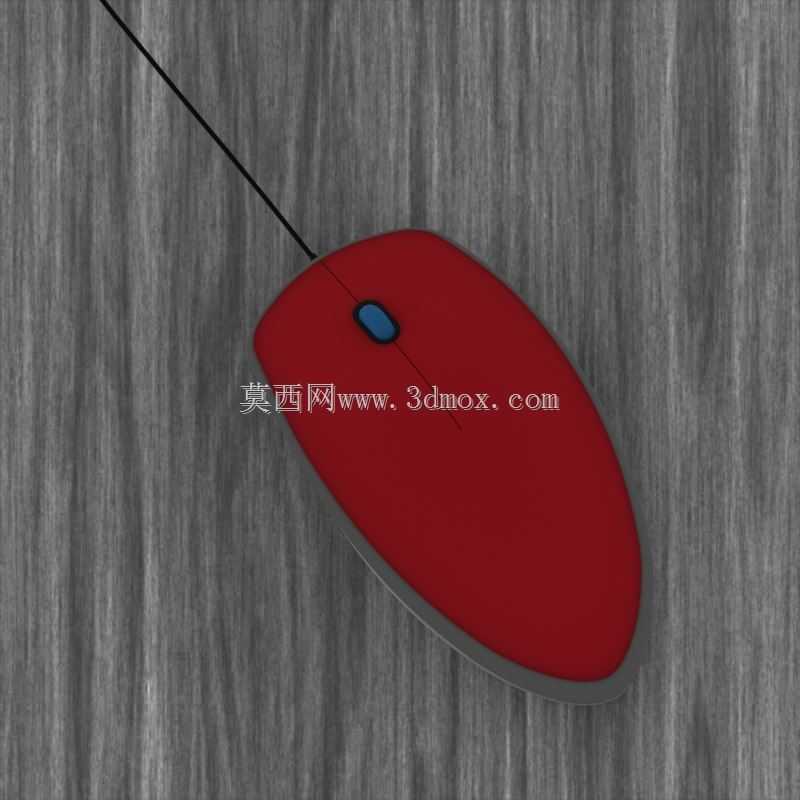

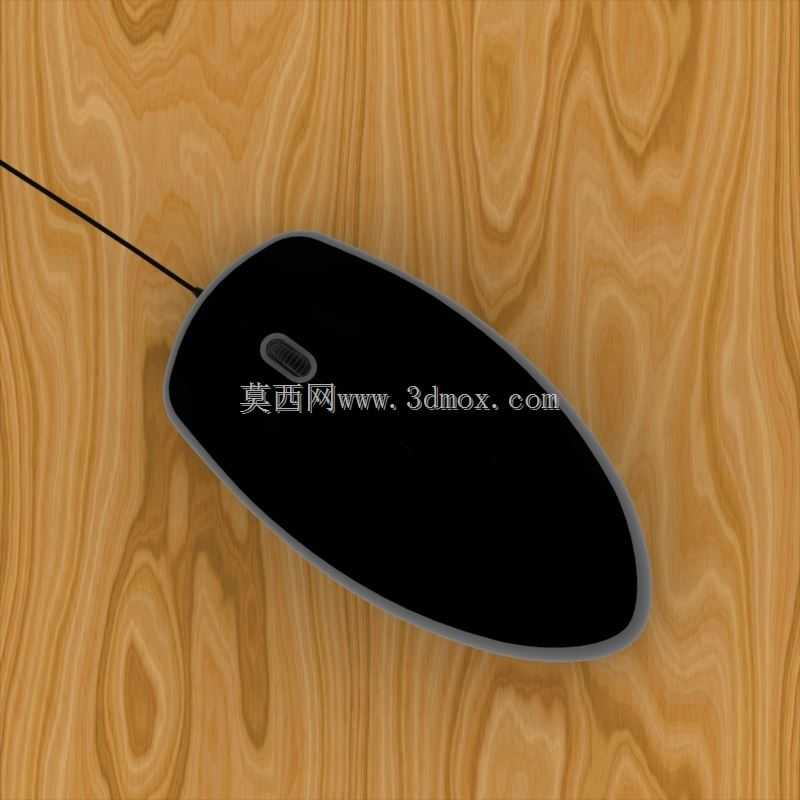

罗技有线光电鼠标外观结构数模

　　这套数模围绕日常桌面端最常见的有线光电鼠标展开，还原了罗技经典款有线鼠标的完整外部曲面与核心结构边界，建模过程中没有只做单一椭球拉伸的简化处理，而是从实际手持握持的受力接触面出发，逐段拆分上壳拱起弧度、侧裙收边斜度、前后掌支撑落差与出线口过渡圆角，把量产鼠标外壳注塑件的分型逻辑也融入曲面搭建中。从实际使用场景来看，这类有线鼠标广泛覆盖办公工位、工业工控操作台、校园机房、生产线点检终端等场景，相比无线款不存在电池续航顾虑、信号配对延迟问题，插USB接口即可直接被系统识别，在长时间连续作业的工控点位、固定工位设计岗中稳定性更强，线缆从鼠标前端正中引出的布局也能避免拖拽时侧方受力扯动接口，桌面走线沿工位前缘排布时不会和键盘线材互相缠绕。

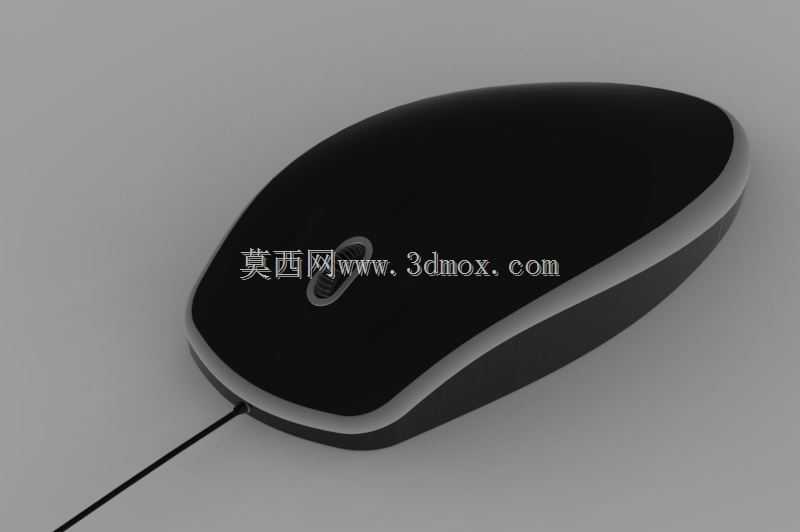

　　建模时最先敲定的是底部安装边界：鼠标底壳为平整贴合桌面的基准面，四周做小角度上翘倒角，避免底壳边缘直接摩擦鼠标垫，底部预留光电传感器居中开孔、前后两组耐磨脚垫的安装凹槽，脚垫凸起高度控制在0.6至1毫米区间，既保证滑动时垫片先接触垫面，又不会让整机重心过高出现握持晃动感。上壳曲面的设计完全贴合人手自然趴握姿态：鼠标整体长度覆盖手掌从腕部支点到指尖的承托范围，宽度在拇指与无名指夹持位置达到最大值，向尾部逐渐收窄同时拱起高度缓慢抬升，给掌根位置提供饱满支撑，长时间握持不会让掌心悬空产生疲劳；左右按键区域从拱顶向前端逐步压低，按键分模线沿曲面自然延伸，左右键的按压行程预留出壳体壁厚与内部微动开关的安装空间，滚轮布置在左右键中间的凹陷位，

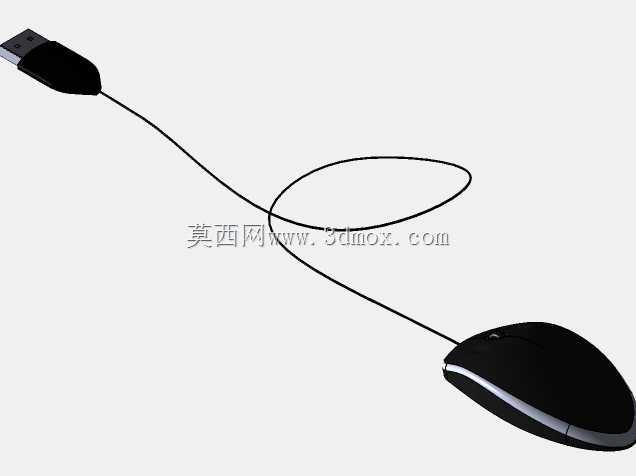

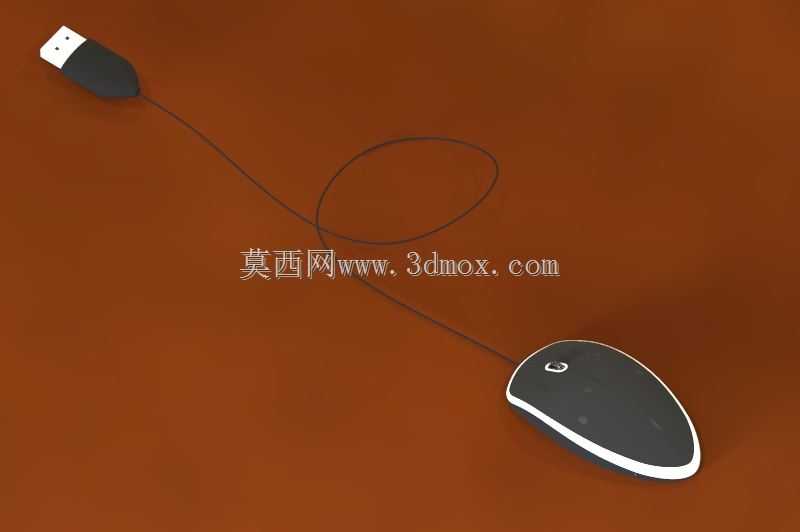

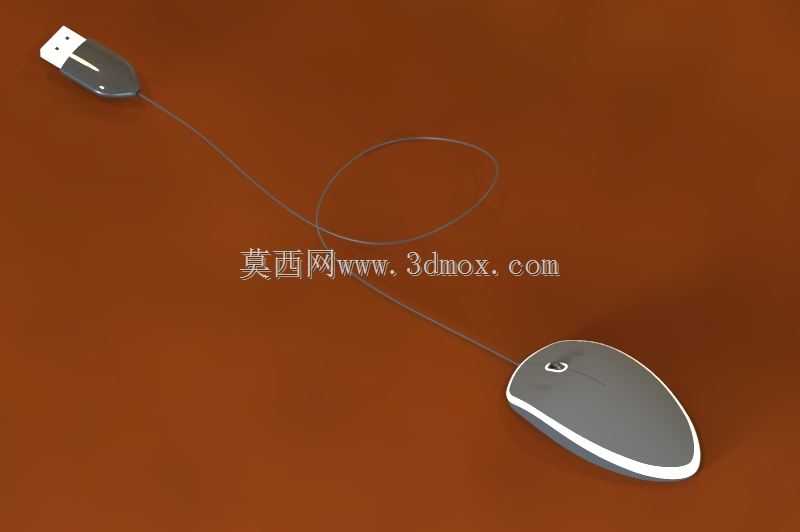

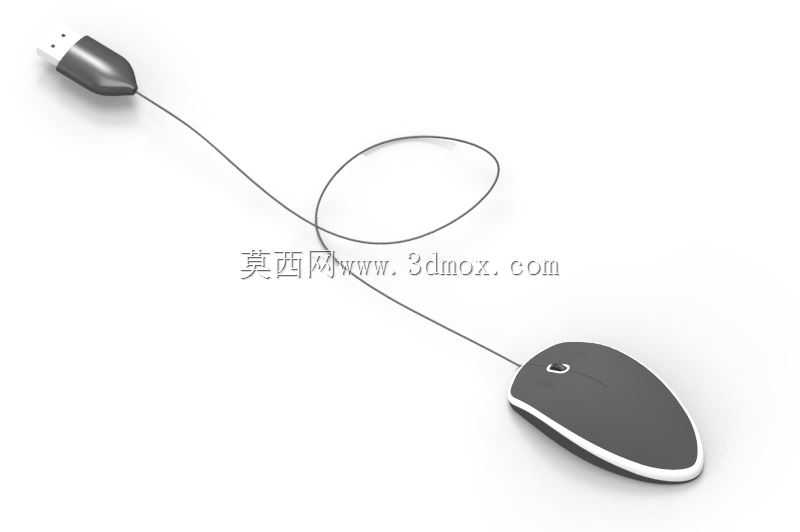

　　滚轮表面做防滑齿纹造型，位置刚好对应食指自然弯曲后的指尖落点，用户不需要抬手挪动即可完成滚动操作。侧裙部分的曲面做了内收微弧处理，拇指摆放的左侧面预留轻微的贴合凹陷，右侧无名指、小指搭靠的位置做顺滑过渡，没有尖锐棱边，外壳所有外露边线都做了R2以上的圆角处理，既符合注塑件脱模的工艺要求，也避免日常使用中棱角磕碰掉漆、握持时硌手的问题。出线口位置做了加厚的防弯折护套结构，线缆从护套内部穿出，护套和上壳前端做一体化过渡，模拟实际产品中线材反复弯折时护套分散应力的作用，避免线材根部反复折损断裂。整套模型的外观分件逻辑对应真实量产鼠标的装配关系：上壳、下壳、按键盖板、滚轮、出线护套各自独立成体，壳体壁厚按照消费类数码产品常用的1.2至1.

　　8毫米ABS注塑壁厚预留，内部空腔可以容纳PCB主板、光电传感模组、微动开关、配重块的安装位置，虽然建模侧重外观曲面，但内部安装柱、卡扣位的定位都和外壳曲面做了关联，后续如果要做结构深化，直接在对应点位添加螺丝柱、卡扣卡槽即可完成整套可生产的结构数模。在曲面搭建阶段，先绘制鼠标俯视、侧视两个方向的轮廓控制线，再通过放样生成主体基础曲面，之后针对掌托位置、按键位置、侧裙位置分别做曲面曲率调整，反复检查斑马纹走势，保证外露面没有曲率突变，光影过渡顺滑，和实际产品的哑光外壳质感匹配。这类数模既可以作为消费数码外观设计的参考案例，用来练习复杂自由曲面的建模思路，也可以用于桌面外设布置的场景装配，在工控操作台、办公桌三维布局方案中直接调用，还原真实工位的外设摆放状态，核对键盘、鼠标、显示器支臂之间的操作空间距离，避免工位布局时操作预留空间不足，人员作业时手臂姿态别扭引发劳损。
