管道夹持用台式管钳结构设计

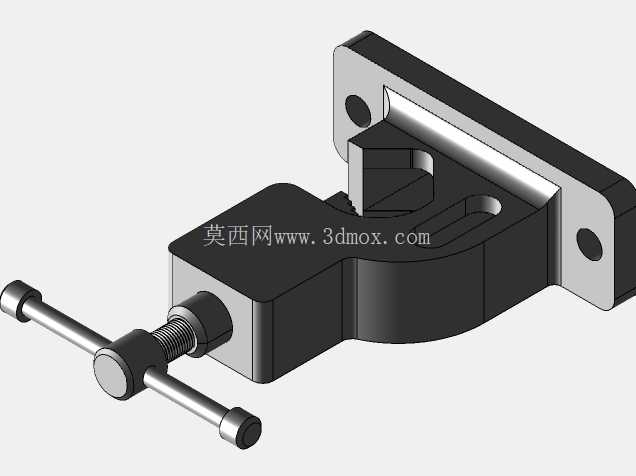

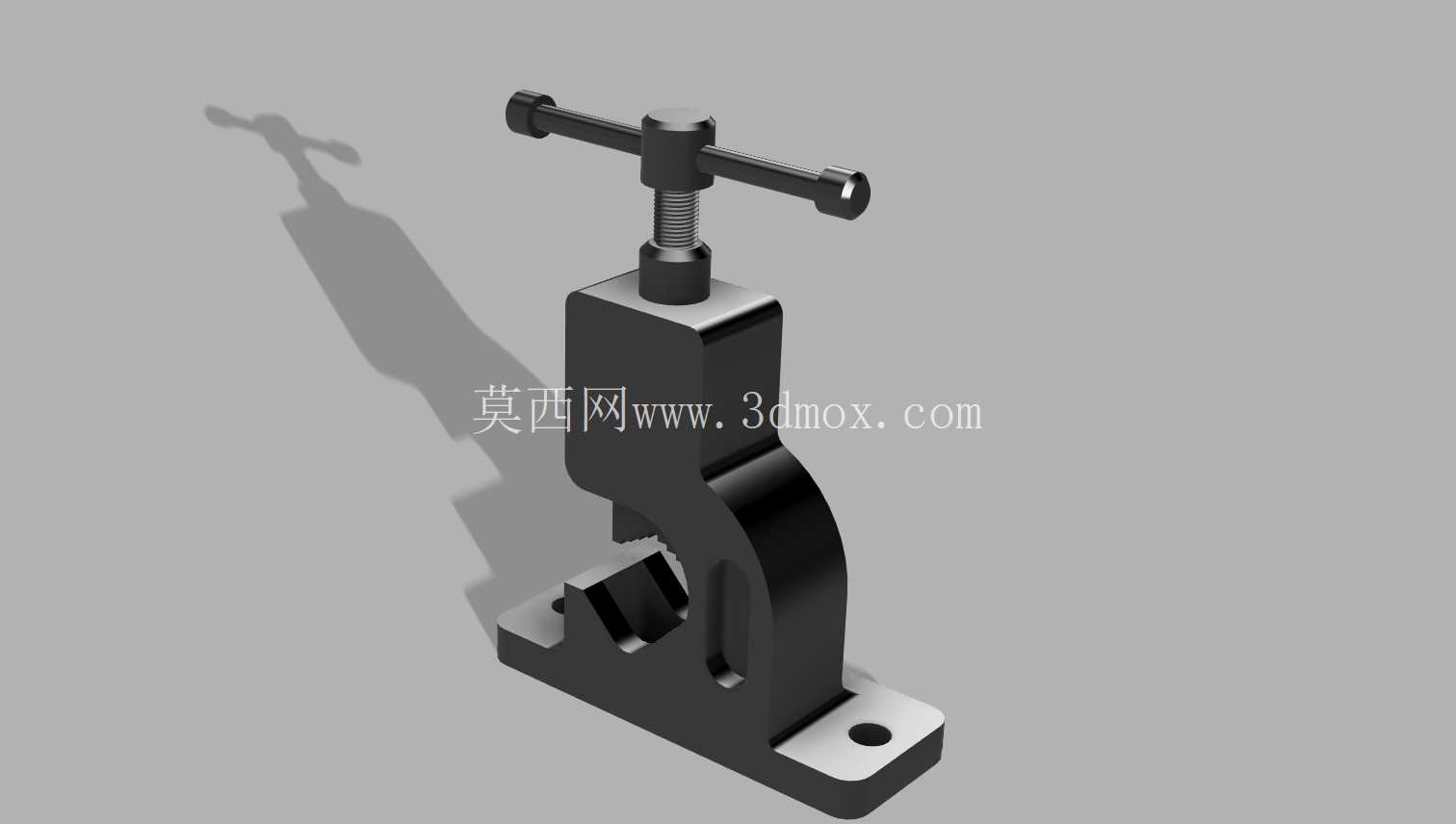

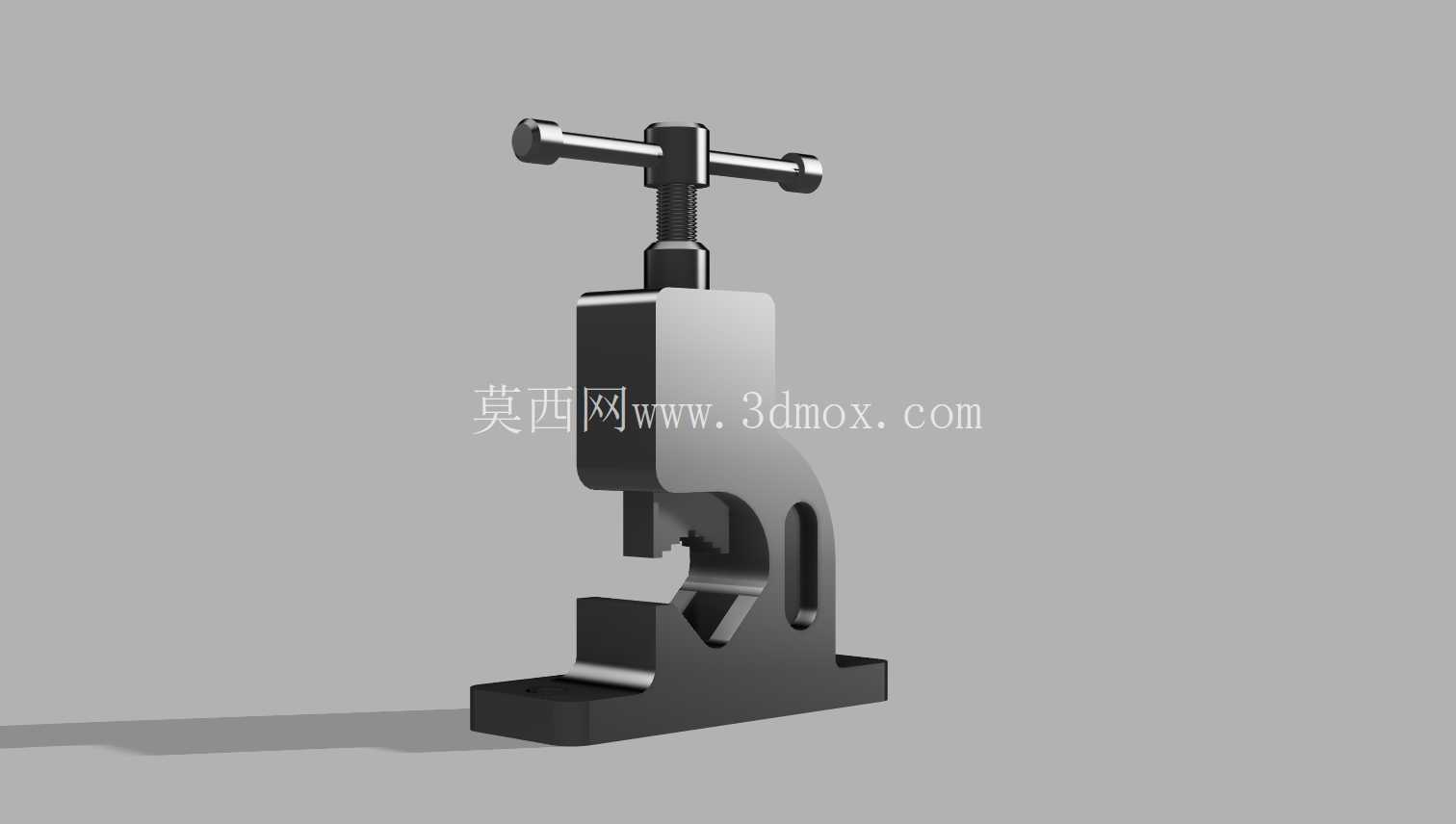

　　在管道安装、维修及小型五金加工场景中，管钳是用来固定待加工管材、提供稳定夹持力的核心工装，区别于普通手用管钳的便携属性，这款台式管钳更适合固定在工位台面上，完成小口径金属管、硬质塑料管的切断、套丝、端口倒角等工序，能避免手持夹持时的晃动偏差，提升加工精度。从结构设计逻辑来看，这款管钳采用了C型钳身搭配T型丝杆进给的经典结构，钳身底部做了加宽的平直安装座，安装座上预留了两个对称的安装槽位，可通过T型螺栓直接固定在标准钳工工作台的T型槽上，也能通过压板配合螺栓固定在无槽的木质或钢板工作台面，安装边界适配多数常规小型加工工位的台面尺寸，不需要额外定制转接底座。

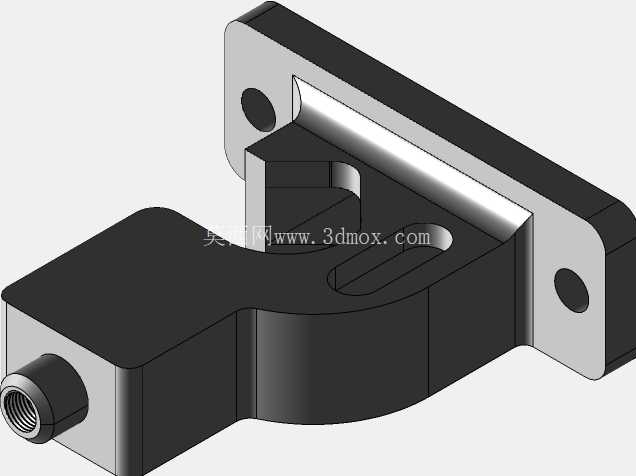

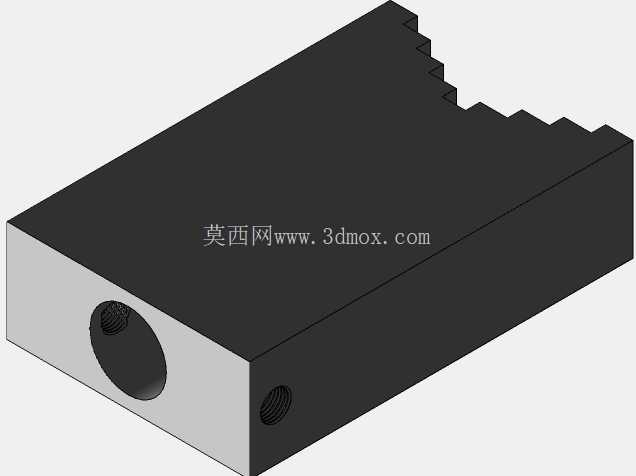

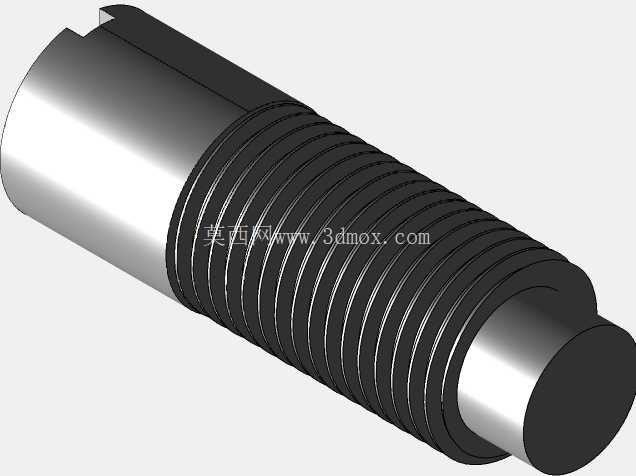

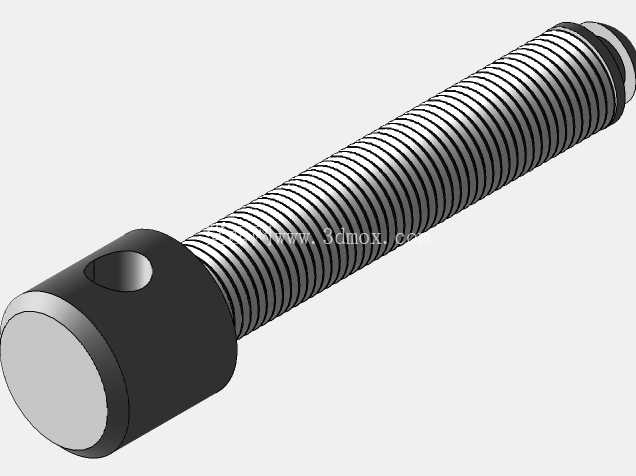

　　钳身的C型开口处设置了上下两组夹持牙块，下牙块固定在钳身底座的定位槽内，上牙块与T型丝杆的下端做了活动连接，转动顶部的T型手柄时，丝杆带动上牙块垂直下行，配合下牙块形成对管材的环抱式夹持，牙块表面做了锯齿形防滑齿，齿尖朝向与管材转动趋势相反的方向，夹持时能嵌入管材表层，避免管材在套丝、切割受力时出现打滑转动的情况。丝杆与钳身上部的螺纹孔采用梯形螺纹配合，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的夹持轴向力，长期频繁使用也不易出现滑牙变形，丝杆上端的T型手柄做了滚花防滑处理，操作人员戴劳保手套也能稳定施力，不需要额外加力杆就能提供足够的夹紧力，适合管径在50mm以内的管材夹持作业。

　　设计过程中充分考虑了操作的便利性，钳身侧面做了镂空的减重槽，在保证钳身整体刚性的前提下降低了整体重量，单人就能完成搬运与安装固定，上牙块与丝杆的连接部位做了万向微调结构，当夹持的管材存在轻微圆度误差时，上牙块能自动小角度偏转，保证牙块与管材外壁充分贴合，不会出现点接触导致的管材夹伤或者夹持力不足的问题。钳身的所有棱角位置都做了R2-R3的倒角处理，避免操作人员在取放管材、调整夹具时被锐边划伤，符合工装设计的安全规范。

　　实际使用时，这款管钳不需要搭配额外的动力源，纯手动操作就能完成夹持动作，适合水电安装维修点、小型五金加工车间、职业院校钳工实训工位等场景使用，相比大型台虎钳，它的夹持槽专门针对圆形管材做了适配，夹持圆形工件时不会出现工件向上滑脱的问题，夹持方形小工件时也能通过牙块的平面部位提供稳定夹紧力，具备一定的通用夹持能力。从安装尺寸来看，这款管钳的整体高度控制在200mm以内，安装座的长宽尺寸控制在150mm*80mm范围内，占用工作台面的空间很小，不会影响台面上其他工具的摆放，丝杆的最大行程为60mm，能覆盖从6mm到50mm外径的常用管材夹持需求，日常维护只需要定期在丝杆螺纹部位涂抹少量润滑脂，就能保证进给动作顺畅，牙块属于易损件，当锯齿磨损到夹持力不足时，只需要松开牙块的固定螺丝就能快速更换，不需要整体更换钳身，降低了长期使用的维护成本。在结构强度校核层面，钳身采用整体式铸钢材质，经过时效处理消除内应力，长期承受夹紧力也不会出现钳身开口变形的问题，T型丝杆采用45号钢调质处理，表面硬度达到HB220-250，具备足够的抗拉与抗扭强度，手柄部位采用碳钢焊接结构，表面做了喷塑处理，防锈能力强，适合在潮湿的管道维修车间环境下长期使用。
