2英寸#600高压管道连接法兰结构

在石油化工、市政给排水、工业流体输送等管路系统中，法兰是实现管道与管道、管道与设备之间可拆卸刚性连接的核心承压部件，本次呈现的2英寸#600规格法兰，适配公称压力600磅级的高压管路工况，常见于高压蒸汽输送、化工原料输送、油气集输等对连接密封性、承压稳定性要求严苛的场景。这类法兰在实际管路布设中，既承担着管路轴向的拉力载荷，也需要承受管内流体的径向压力，同时还要兼顾管路检修时的可拆卸需求，避免整段管路切割更换带来的施工成本提升。

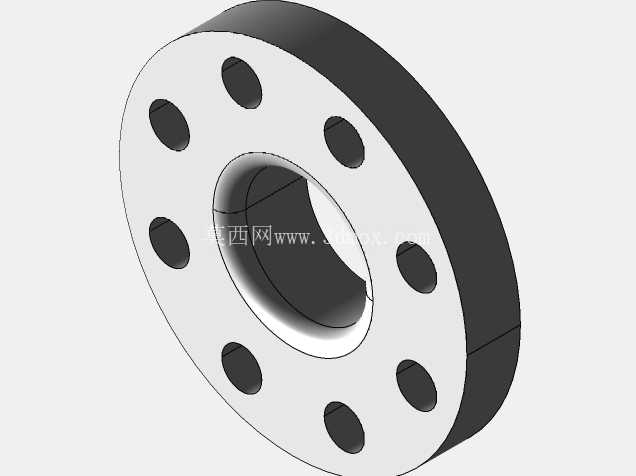

从结构设计逻辑来看，该法兰采用突面密封结构，中心通孔与对接管道的通径完全匹配，2英寸的通径设计可保障管内流体的通流效率，避免通径突变带来的流阻增大、局部紊流等问题，减少流体输送过程中的压力损失。法兰盘本体采用等厚度圆盘结构，厚度经过承压载荷校核，可承受600磅级工况下的内压推力与螺栓预紧力的叠加作用，避免长期受压出现法兰盘翘曲变形导致的密封失效。盘体周向均匀布设8个螺栓通孔，孔位的分度圆直径严格遵循对应压力等级的法兰标准，螺栓孔的孔径略大于配套螺栓的公称直径，既可以补偿安装过程中对接法兰的微小位错，也能在螺栓预紧时让压紧力均匀分布在整个密封面上，避免局部应力集中导致的密封垫片压溃或者法兰本体损伤。

在安装边界层面，该法兰的外径尺寸与同压力等级同通径的标准法兰完全互换，安装时不需要对现有管路的对接尺寸做额外修改，可直接与配套的对焊法兰、盲板法兰或者设备接口法兰配对使用。螺栓孔的均匀分布设计，让法兰在安装时不需要刻意调整周向角度，只要对齐螺栓孔即可完成定位，降低现场施工的对位难度。密封面的表面粗糙度经过严格控制，可适配缠绕式垫片、金属环垫等多种高压密封垫片，在螺栓预紧力达标时，可实现高压工况下的零泄漏密封，避免管内高压流体外泄带来的安全隐患与介质损耗。

从实际使用的功能特性来看，该法兰的连接结构具备足够的刚性，在管路出现小幅振动或者温度变形时，法兰连接部位不会出现松动，可长期保持稳定的密封性能。相较于焊接式的不可拆连接，法兰连接的形式可在管路需要检修、更换阀门或者调整管路走向时，通过拆卸螺栓快速完成拆解，大幅缩短检修停机时间。在设计建模过程中，法兰的所有安装尺寸都严格遵循行业通用标准，螺栓孔的位置度、密封面的平面度、中心通孔的同轴度都做了公差约束，确保模型导入装配环境后，可以直接完成虚拟装配验证，检查螺栓与法兰孔的间隙、法兰与对接管道的配合长度、密封面的贴合状态，提前规避实际生产安装中可能出现的干涉问题。

在不同的应用场景中，这类高压法兰还会根据输送介质的特性匹配不同的材质，但核心的连接尺寸、安装边界都保持统一，保障不同厂家生产的同规格法兰具备完全互换性。建模过程中对法兰的过渡圆角做了合理处理，在中心通孔与法兰盘的连接位置、螺栓孔的边缘位置都设置了工艺圆角，既可以减少加工过程中的应力集中，也能避免安装过程中尖锐边角对施工人员造成划伤，同时还能让模流分析或者有限元分析的结果更贴近实际工件的受力状态，减少应力奇异点对仿真结果的干扰。对于管路设计人员来说，这类标准化的法兰模型可以直接调用到管路装配体中，不需要重复绘制基础结构，大幅提升三维布线、管路排布的设计效率，同时标准尺寸的模型也能直接用于后续的工程图导出、BOM清单统计，减少设计过程中的尺寸错误。
