德标PN16压力等级DN200带颈对焊法兰

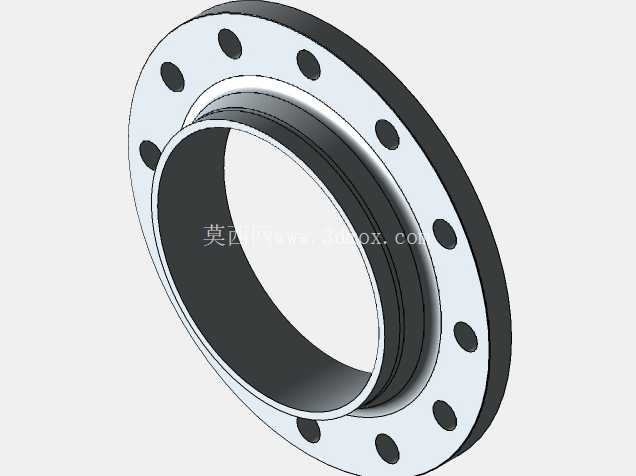

在市政供水主干网、化工介质输送管线、工业循环水系统这类中压工况的管路布设场景里，法兰作为管路之间、管路与阀门/泵体/压力容器等设备之间的核心可拆卸连接部件，其密封可靠性、结构强度直接决定整套管路系统的运行稳定性。这款对应德标DIN2633标准的PN16等级DN200法兰，就是针对16bar公称压力工况下的大口径管路连接需求设计的带颈对焊结构件，区别于平焊法兰的角接焊缝形式，带颈结构的设计初衷是通过锥度过渡的颈段分散法兰盘承受的管道应力，降低焊缝位置的应力集中系数，适配温度波动更大、压力载荷存在交变的输送场景。

从实际安装边界来看，该法兰适配外径219mm的无缝钢管，对接端的坡口尺寸完全匹配对应壁厚钢管的焊接要求，现场焊接作业时无需额外修磨坡口即可实现全焊透结构，保证焊缝位置的强度与管路本体一致。法兰盘上的螺栓孔沿圆周均布，孔位公差严格遵循德标标准的位置度要求，现场安装时无需反复铰孔调整，即可与同标准的配对法兰、阀门法兰实现精准对位，避免因孔位偏差导致的密封垫局部压合不实引发的泄漏问题。密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，在16bar的工作压力下，只要按照对角线顺序分次拧紧螺栓达到规定扭矩，即可实现可靠的静密封，无需额外加工密封槽即可满足常规水、蒸汽、弱腐蚀性介质的密封要求。

设计过程中首先要匹配标准规定的压力-温度额定值，PN16等级下常温工况的最高工作压力为16bar，随着输送介质温度升高，法兰的允许工作压力会按照材料的强度特性曲线折减，因此建模时颈段的厚度、法兰盘的厚度都严格对应标准要求的尺寸，既不会因为尺寸冗余增加不必要的材料成本与管路整体重量，也不会因为尺寸不足导致承压时法兰盘发生翘曲变形。螺栓孔的数量、孔径、孔中心圆直径都完全遵循标准参数，保证不同厂家生产的同标准法兰具备完全互换性，这一点在管路改造、备件更换场景下尤为重要，无需现场测绘配对法兰尺寸即可直接替换安装。

从三维建模的角度来看，这类标准件的建模核心是保证所有配合尺寸的准确性，尤其是颈段与钢管对接的内径尺寸、密封面的平面度、螺栓孔的位置度，这些尺寸直接影响后续装配干涉检查、管路应力仿真的结果准确性。建模时先通过旋转特征生成法兰的基体结构，再通过圆周阵列生成均布的螺栓孔，最后对焊接坡口、密封面的倒角细节进行处理，保证模型与实际加工后的零件结构完全一致，导入管路装配体后可以直接用于生成工程图、统计物料清单，也可以用于管路系统的有限元分析，校核承压状态下法兰的变形量与应力分布，提前预判螺栓载荷、垫片压应力是否在合理区间内。

在实际工程应用中，这类法兰常被用在厂区工艺管线的阀门连接段、泵组进出口的软连接对接位置、换热设备的管路接口处，因为这些位置往往需要后期拆卸检修，法兰连接的可拆卸特性可以大幅降低检修时的管路切割工作量，带颈对焊的结构强度也能承受泵组运行时产生的管路振动，避免长期振动下焊缝开裂的问题。相比低压等级的法兰，PN16等级的法兰颈段更长、盘厚更大，能够承受更高的水锤冲击载荷，在启停频繁的管路系统中也能保持结构完整性，不会因为瞬时压力冲击导致密封失效。
