90度弯角连接管道结构设计

在流体输送系统的布局搭建中，受安装空间限制、管路走向调整需求，弯角类管道连接件是管路系统中不可或缺的组成部分，本次设计的90度弯角管道，主要应用在中小通径的气路、低压水路以及轻质物料输送管路的转向节点，常见于小型自动化设备的冷却回路、实验室气路排布、民用给排水支路改造、小型气动工具的输气管路转向等场景，能够在有限的安装空间内完成管路90度方向的平顺转向，减少管路弯折带来的流阻突变与应力集中问题。

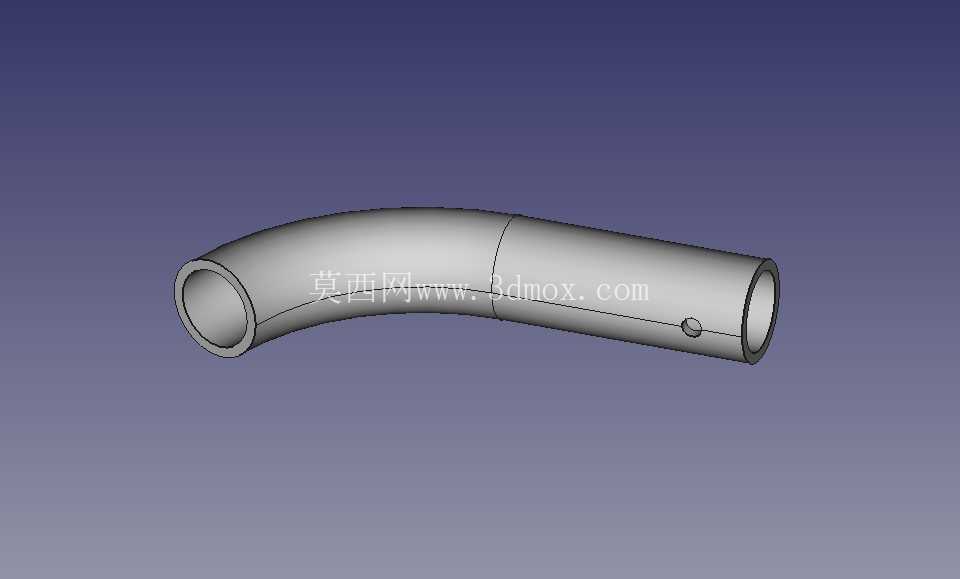

从实际使用功能来看，该弯管两端采用等径直段设计，一端为插接式接口，可直接对接同外径的硬质管路或软质胶管，配合卡箍或者粘接工艺即可完成密封固定，另一端直段上预留的径向定位孔，可用于安装定位销或者紧定螺钉，在对接配套接头后能够限制管路轴向窜动，避免设备运行过程中受振动、管路内流体压力波动影响出现接口松脱、密封失效的问题。弯管段采用大曲率半径的圆弧过渡设计，相较于直角弯折的管路结构，能够大幅降低流体在转向位置的局部阻力系数，减少输送过程中的压力损失，同时也能避免直角位置出现介质沉积、杂质卡滞的问题，对于输送含有微小固体颗粒的流体介质也有较好的适配性，降低管路堵塞的风险。

设计过程中首先确定了管路的通径参数，结合常用的4分、6分小通径管路的安装适配需求，直段部分的外径与壁厚参数匹配常规民用管路、工业气路的通用尺寸，不需要额外定制转接头即可完成与现有标准管路的对接。弯角部分的曲率半径经过流阻仿真验证，在保证整体结构紧凑的前提下，选取了1.5倍通径的弯曲半径，既不会因为曲率过小导致流阻激增，也不会因为曲率过大造成弯管整体占用空间过多，适配狭小安装空间内的管路排布需求。直段部分的长度设计充分考虑了安装操作空间，两端直段预留的长度足够容纳卡箍安装、螺钉紧固的操作距离，安装时不需要额外裁剪管路，直接插接固定即可完成装配，降低现场安装的操作难度。

从安装边界来看，该弯管整体外形为90度弯弧结构，安装时需要预留的空间范围可根据两端直段的长度与弯弧半径确定，弯弧外侧无突出结构，可紧贴安装面布置，不会与周边的设备框架、其他管路产生干涉。管壁厚度经过强度校核，能够承受1.6MPa以内的工作压力，满足常规低压流体输送的强度要求，同时管壁厚度均匀，在注塑或者金属切削加工过程中不会出现壁厚不均导致的变形、应力集中问题，加工良品率更高。管道内壁做了平顺过渡处理，弯弧位置与两端直段的衔接处无台阶、无毛刺，流体经过时不会产生紊流、异响，也能减少介质对管壁的冲刷磨损，延长管路的使用寿命。

在实际选型应用中，该弯管可根据输送介质的不同选择对应材质，输送普通水、压缩空气时可采用工程塑料材质降低成本，输送有一定腐蚀性的介质时可更换为不锈钢或者铜质材质，整体结构尺寸不需要调整即可适配不同材质的加工工艺，具备较好的工艺通用性。安装时需要注意定位孔的朝向，预留紧定螺钉的操作空间，同时接口位置的密封件需要匹配管路内的介质特性，避免长期使用出现密封件老化渗漏的问题。相较于市面上常见的直角弯头，该弯管的大圆弧过渡设计能够有效降低管路运行时的流体噪音，在对噪音控制有要求的实验室设备、家用小型流体设备中应用优势更为明显，同时平顺的流道也能减少泵组的负载，降低整个流体系统的运行能耗。
