对夹式法兰连接蝶阀三维结构设计

项目分类:阀门 发布时间:2026-01-12 ID:1120427
  • 对夹式法兰连接蝶阀三维结构设计
  • 对夹式法兰连接蝶阀三维结构设计
  • 对夹式法兰连接蝶阀三维结构设计
  • 对夹式法兰连接蝶阀三维结构设计
  • 对夹式法兰连接蝶阀三维结构设计
  • 对夹式法兰连接蝶阀三维结构设计
  • 对夹式法兰连接蝶阀三维结构设计
  • 对夹式法兰连接蝶阀三维结构设计

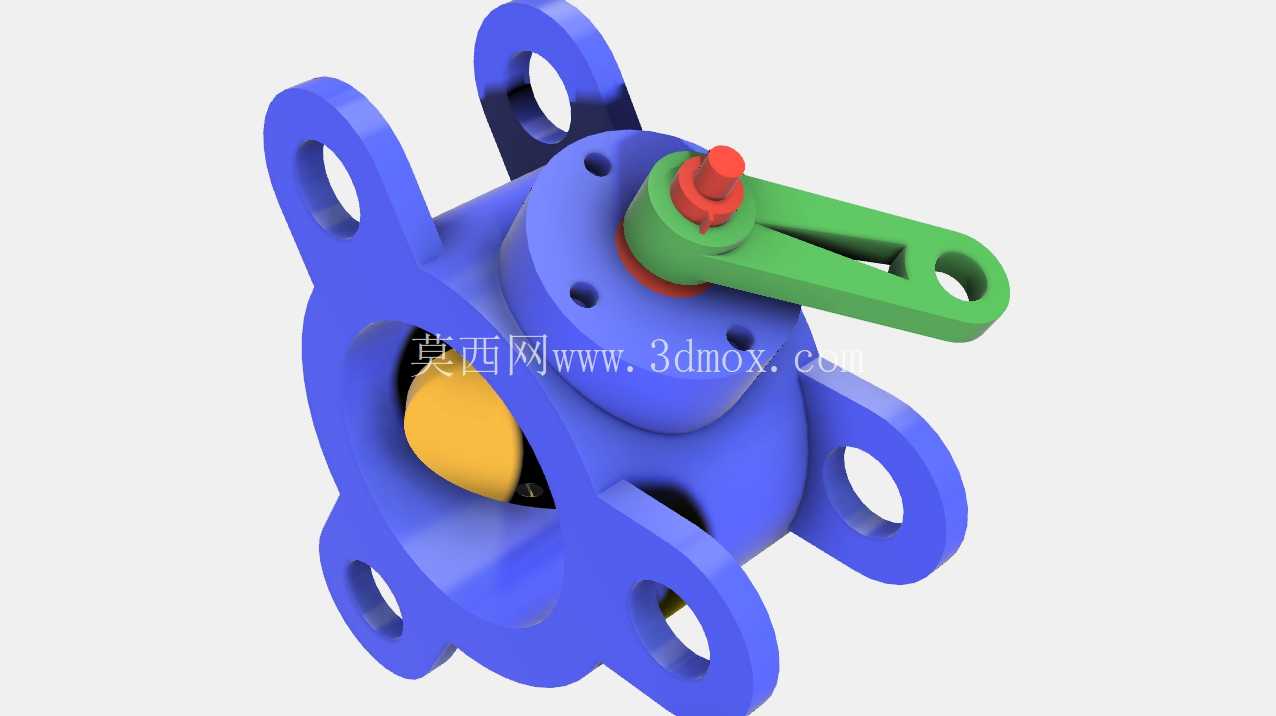

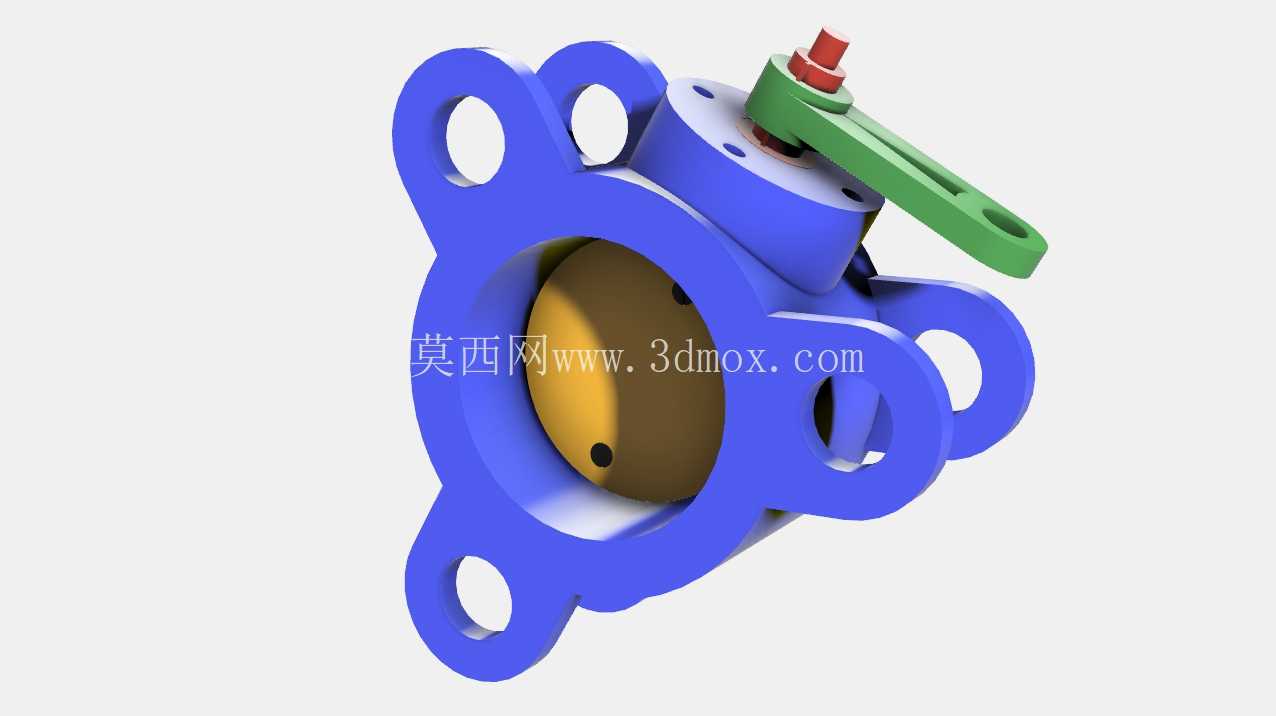

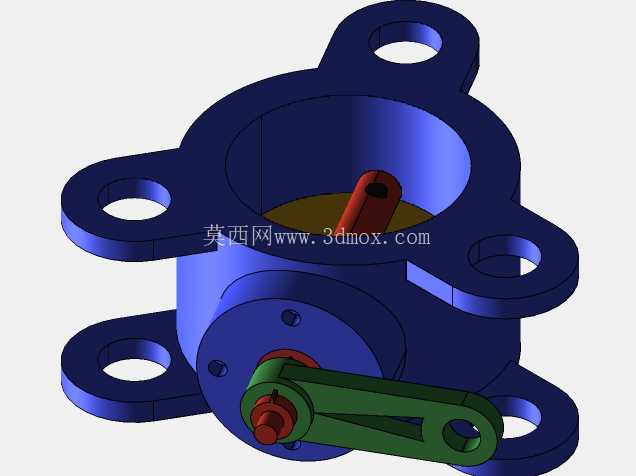

在民用给排水、化工流体输送、暖通空调循环水、市政管网等诸多涉及流体管路控制的场景中,蝶阀是应用占比极高的截断类阀门品类,这款对夹式法兰蝶阀的结构设计,完全围绕现场安装、工况适配、长期运行可靠性几个核心维度展开。先从安装边界说起,这款蝶阀采用对夹式安装结构,阀体周向均匀分布四个带安装通孔的法兰凸耳,安装时无需在阀体两端额外配置配对法兰,直接将阀体夹在管路两端的预制法兰之间,穿入螺栓紧固即可完成装配,相比传统法兰式蝶阀,整体轴向长度缩短近40%,重量降低约30%,非常适合安装空间局促的管廊、设备夹层、集成化管路撬装场景,安装时需注意阀体中心线与管路中心线的同轴度偏差不能超过1.5mm,否则会出现阀瓣卡涩、密封面偏磨的问题。

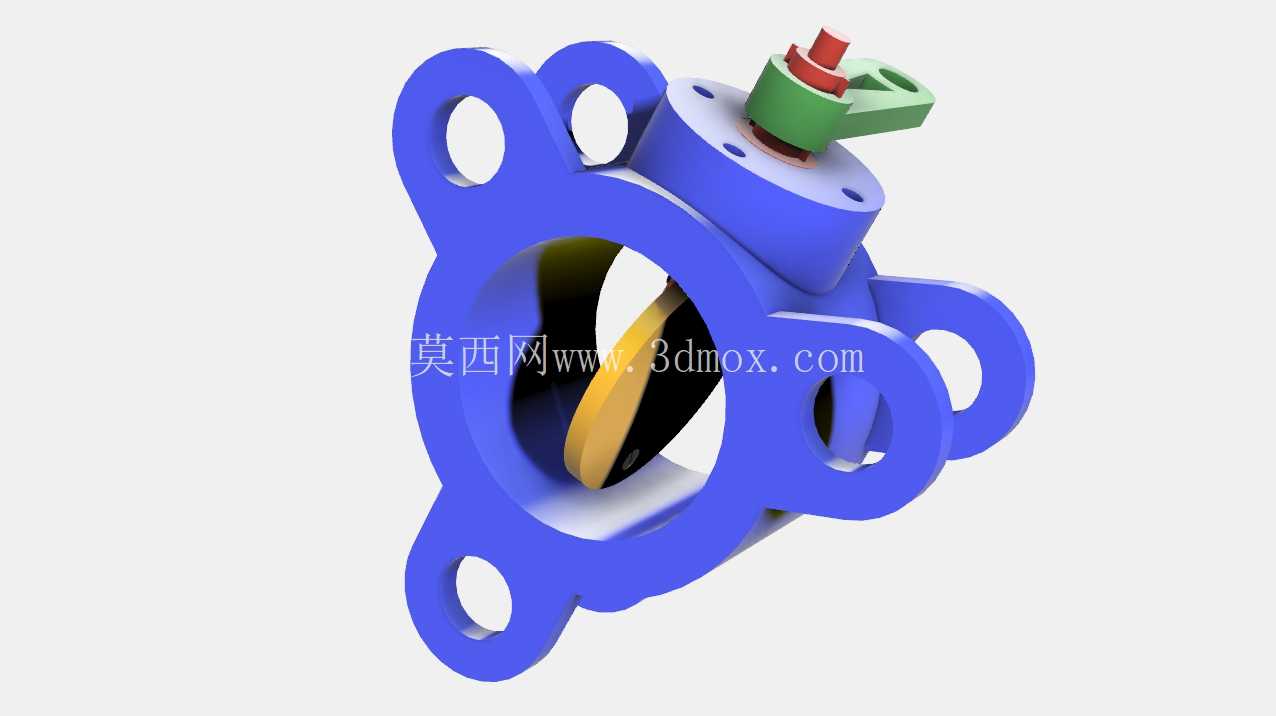

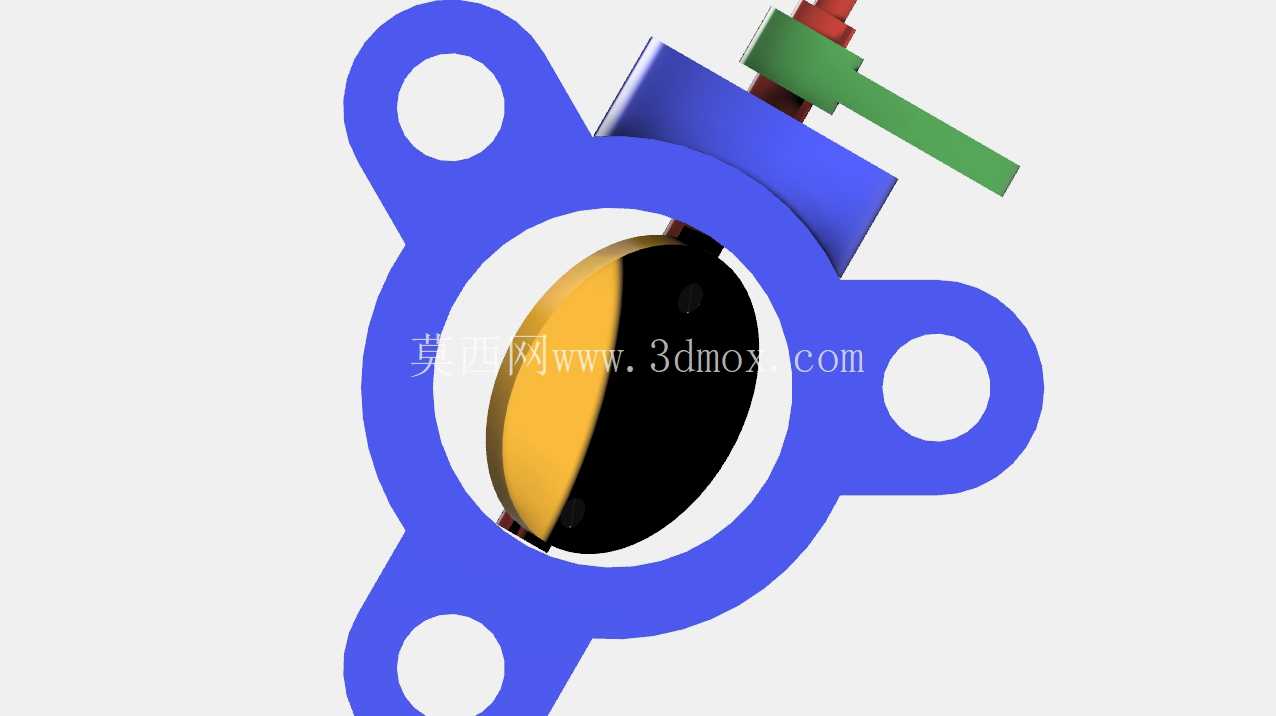

从功能特性来看,这款蝶阀的核心启闭件是绕阀杆轴线做90度回转的圆盘形阀瓣,很多现场运维人员会习惯性用蝶阀做流量调节,这其实是设计层面不推荐的使用方式——当阀瓣长期处于半开状态时,高速流体持续冲刷阀瓣密封面与阀座贴合区域,会造成密封面冲蚀磨损,同时流体在阀瓣两侧形成的不对称涡流会带来持续的管路振动,长期运行会导致阀杆密封填料磨损泄漏,甚至阀杆疲劳断裂,因此这款蝶阀的设计定位是管路截断功能,仅允许在全开或全关工位长期运行,若需调节工况需搭配专用的调节型阀瓣型线结构。

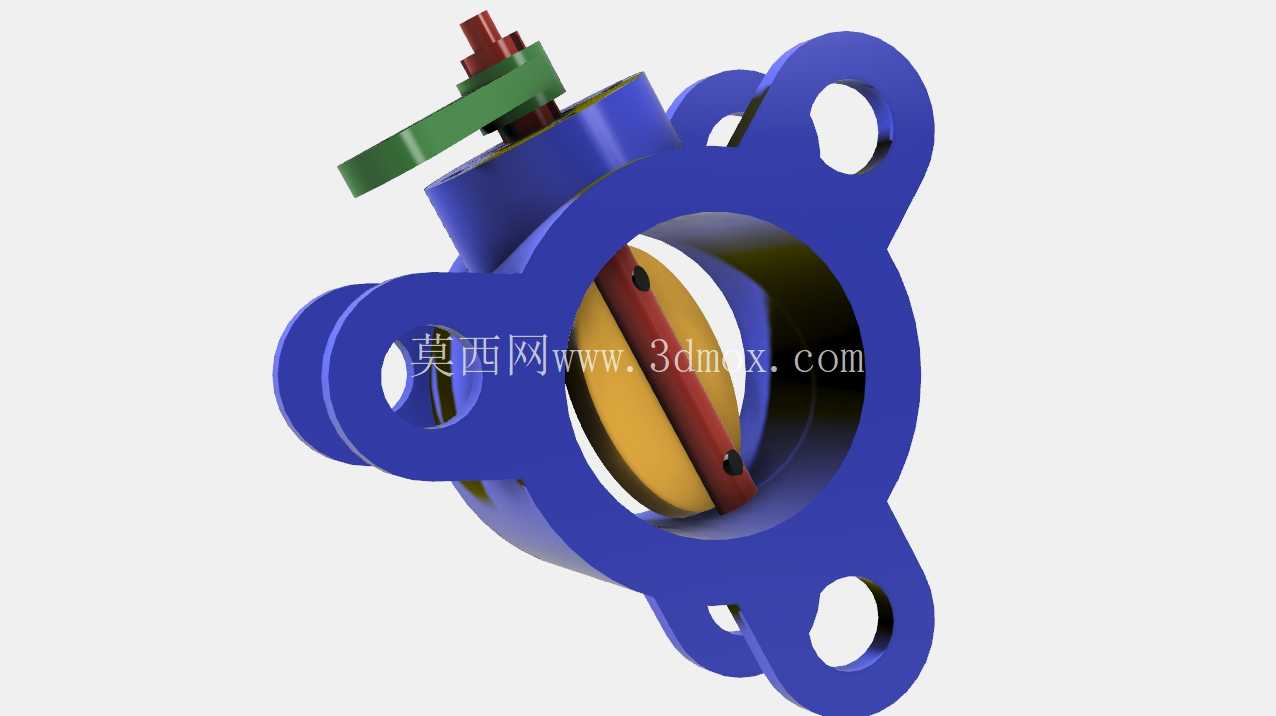

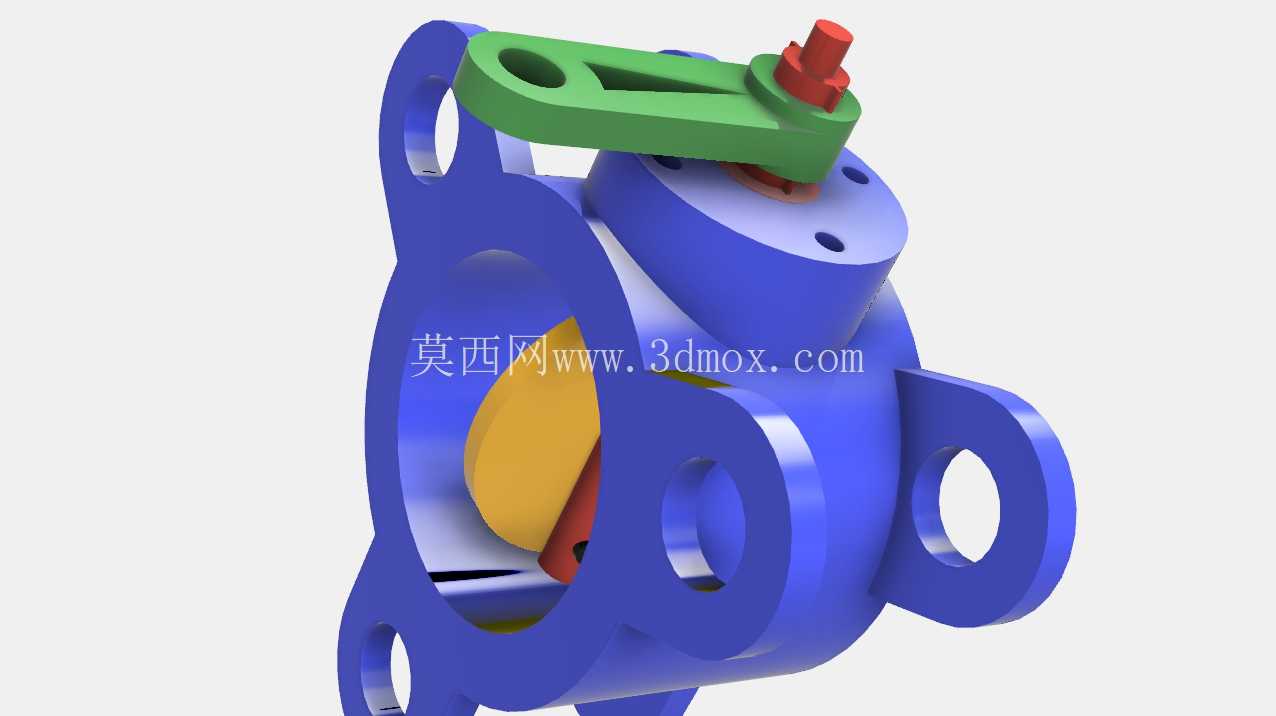

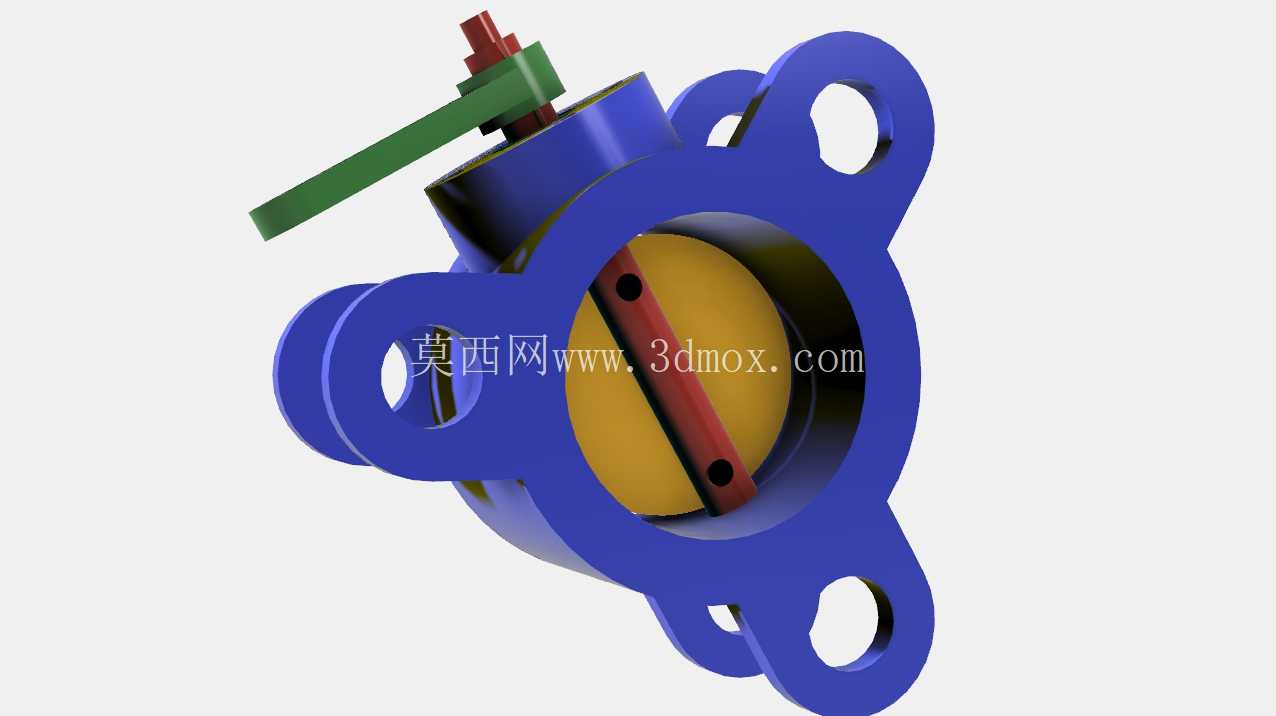

结构设计层面,阀体采用整体式铸造流道,流道内壁做圆弧过渡处理,全开状态下阀瓣完全贴合流道内壁,流阻系数仅为0.2左右,远低于同口径截止阀的1.5-3.0的流阻水平,大流量输送场景下的泵送能耗优势十分明显。阀座采用嵌入式安装结构,无需特殊工具即可完成现场更换,降低运维成本;阀杆与阀瓣采用扁方加销钉的双重防转连接结构,避免长期开关过程中阀瓣与阀杆出现相对转动导致的开关位置偏差;顶部的执行器连接接口采用标准ISO5211连接尺寸,可适配手动手柄、蜗轮头、气动执行器、电动执行器等多种驱动形式,满足不同自动化程度的工况需求,手动驱动状态下,操作力矩不超过120N·m,现场操作人员无需借助加力杆即可完成开关操作。

密封结构设计上,这款蝶阀采用中线型结构,阀瓣旋转中心与管路中心线、阀座密封面中心重合,开关过程中阀瓣密封面与阀座之间的摩擦行程极短,有效降低操作力矩的同时,大幅延长密封件的使用寿命,阀座根据输送介质不同可选用丁腈橡胶、三元乙丙橡胶、氟橡胶等不同材质,分别适配常温水、高温热水、弱腐蚀性化工介质等不同工况,适用温度范围覆盖-20℃到180℃,公称压力适配PN10、PN16两个常用压力等级,可覆盖绝大多数中低压流体输送场景。

建模过程中,需要重点关注几个关键配合尺寸的公差控制:阀杆与阀体轴套的配合间隙控制在0.1-0.2mm之间,间隙过大会导致阀瓣晃动,密封失效,间隙过小则会出现开关卡涩,温度升高时热胀抱死;阀瓣全开位置的限位结构需要精准定位,保证全开时阀瓣与流道平行,避免产生额外流阻;法兰凸耳上的安装通孔位置度公差控制在Φ0.5mm以内,保证现场安装时螺栓可顺利穿入,不会出现螺栓孔错位无法装配的问题。另外,阀体顶部的填料函深度设计为可容纳3层V型填料,配合填料压盖的可调压紧结构,可在运行过程中在线调整填料压紧力,无需停输即可处理阀杆位置的轻微泄漏问题,这一设计细节充分考虑了连续生产工况下的运维需求。
