Trudesign E015型电子Y型流体控制阀结构

在民用给排水、小型流体输送管路、中小型设备冷却循环系统、船用淡水/污水管路这类对安装空间有严格限制的应用场景里，Y型结构的电控阀一直是管路设计选型里的高频选项，这款电子Y型阀的结构设计，刚好适配了这类场景下的紧凑安装需求。从实际使用逻辑来看，这类阀件的核心作用是在管路系统中接收电控信号，快速切换管路通断状态，相比传统手动阀，它不需要人员到达现场操作，可接入设备的自控系统实现远程启停控制，在小型自动化流体设备、房车水路系统、小型灌溉支路、实验室流体管路这类场景中，能大幅降低人工操作成本，提升管路控制的响应速度。

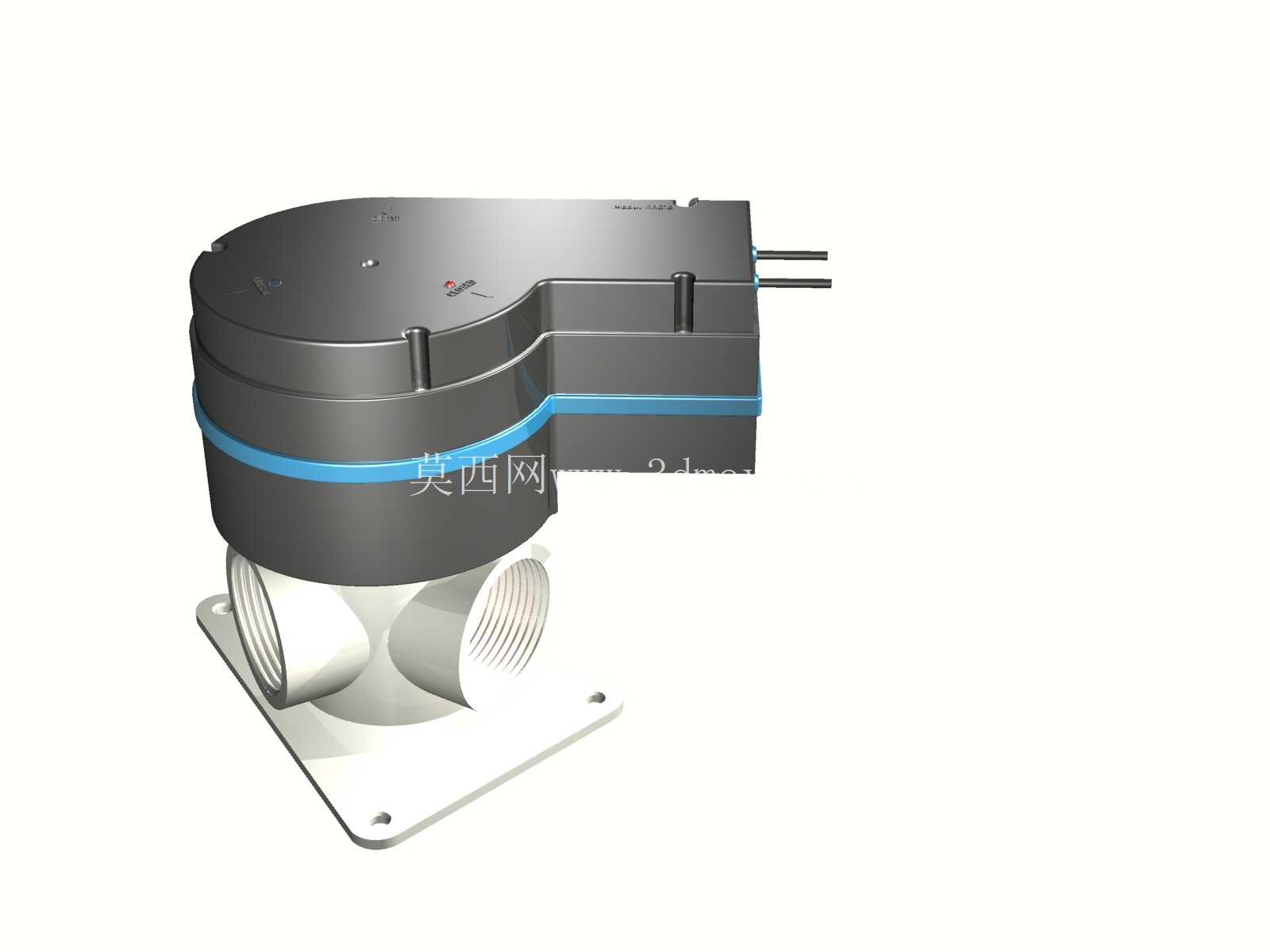

从结构设计思路上看，这款阀件采用Y型的流道布局，相比直角式电磁阀，流体在阀腔内的转向角度更小，流阻损失能降低30%左右，对于小流量、低扬程的流体输送场景来说，能有效减少泵组的负载损耗。上部的电控驱动模块采用侧置出线的布局，没有采用常见的顶部出线设计，这样的结构能压缩阀件整体的竖向安装高度，在顶部空间受限的安装场景里，比如贴近设备舱顶板、管路夹层内布置时，不需要额外预留顶部的接线操作空间，侧方的接线端子可以直接在水平方向完成线缆接驳，安装操作的便利性更强。驱动模块和下部阀体之间采用环形密封结构配合定位止口，装配时不需要额外调整同轴度，靠止口的定位精度就能保证动铁芯和阀座的同轴度要求，能减少装配环节的调试工作量，也能避免长期使用后因为同轴度偏差导致的密封面偏磨、内泄漏问题。

下部的阀体流道采用对称的Y型分叉结构，两个接口为内螺纹设计，适配常规的民用管路螺纹标准，安装时不需要额外定制转接头，直接和同规格的管路螺纹配合，缠绕密封带即可完成密封连接。底部的安装底板为方形带安装孔的结构，四个安装孔分布在底板的四个角位，安装时可以先将底板通过螺栓固定在安装基座上，再完成阀体和管路的连接，这种分体式的固定逻辑，能避免管路连接时的扭矩直接作用在阀本体上，长期使用下不会因为管路应力拉扯导致阀件变形、密封失效。底板和阀体之间为一体式注塑成型结构，没有额外的拼接焊缝，结构强度更高，在有轻微振动的移动设备场景，比如车载、船用管路中，不会因为长期振动出现底板断裂的问题。

从安装边界尺寸来看，这款阀件的整体横向宽度控制在较小范围内，两个管路接口的中心距和同通径的常规Y型手动阀保持一致，在旧管路改造替换时，可以直接替换原有手动阀位，不需要调整原有管路的走向和固定位置，改造成本极低。上部驱动模块的外轮廓做了圆角处理，没有尖锐的棱角，在狭小的设备舱内安装时，不会刮擦周边的线缆和其他管路元件，外壳采用阻燃工程塑料材质，重量比同规格的金属阀体电磁阀轻60%以上，在对自重有严格要求的移动设备场景中，能有效降低管路系统的整体负重。

流道内部的密封件采用适配常温水介质的弹性材料，密封面为平面密封结构，相比锥面密封，平面密封对介质中的微小杂质容忍度更高，在民用给排水这类没有精密过滤的管路场景中，少量的细小沙粒不会导致密封面卡滞、关闭不严的问题，日常使用的故障率更低。驱动模块内部的电磁线圈做了全密封灌封处理，能适应高湿度的使用环境，在船用舱室、户外灌溉这类潮湿场景中，不会因为水汽侵入导致线圈短路烧毁，环境适应性更强。
