双头8mm等径插装式软管直通接头

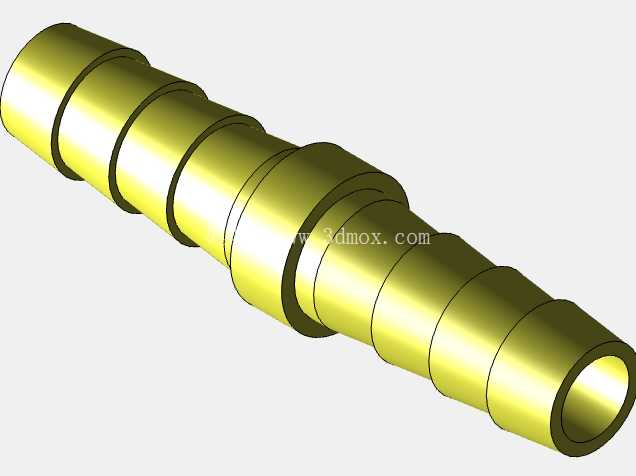

　　在气动控制回路、低压流体输送管路、小型液压辅助回路以及实验台气路搭建场景中，这类等径双头软管接头是管路连接环节最常用的基础连接件之一，主要承担同内径柔性管路之间的直通对接功能，无需额外转接件即可实现两段软管的连通，大幅减少管路连接点的数量，降低泄漏风险。从结构设计来看，该接头整体采用对称式阶梯竹节结构，两端的多道环形凸棱是核心的密封与防脱结构，每道凸棱的外径略大于适配软管的内径，当软管套入接头端部时，软管内壁会在自身弹性作用下紧贴凸棱的侧壁与顶面，多道凸棱形成多重密封屏障，同时在管路受拉时，凸棱的直角边会卡入软管内壁，避免软管在气压波动、管路晃动时从接头上滑脱。

　　接头中间的定位轴肩是安装时的限位结构，当两端软管都推至轴肩位置时即可确认安装到位，无需额外测量插入深度，能有效提升现场装配的效率，避免因插入深度不足导致的管路脱落、密封失效问题。从安装边界来看，该接头适配内径8mm的柔性软管，涵盖常见的PU气动管、PVC透明软管、低压橡胶油管等常用管路材质，接头整体为直通式结构，无弯折角度，安装后不会改变管路的走向，适合直线段管路的对接场景，安装时无需专用工具，仅需将软管用力推至端部抵紧中间轴肩即可完成装配，后期维护拆卸时，只需沿轴向用力拔出软管即可，可重复多次使用，适合小批量设备组装、实验室气路改造、日常设备管路维修等场景。

　　在设计建模过程中，这类接头的建模重点在于竹节凸棱的尺寸控制，凸棱的倒角角度、凸棱之间的间距、凸棱高出接头基体的尺寸都需要匹配软管的硬度与弹性参数，若凸棱高度过大，会导致软管套入困难，装配效率低下，甚至会在装配时割伤软管内壁，造成管路提前开裂；若凸棱高度过小，则会导致密封压力不足，在0.8MPa以上的气压工况下容易出现泄漏，甚至管路直接脱开。中间轴肩的外径设计也需要兼顾限位功能与管路流道的通畅性，轴肩外径不能过大，否则会在接头位置形成突出的结构，容易与周边其他管路、设备结构发生干涉，也不能过小，否则无法起到明确的安装限位作用。接头的内孔为等径直孔，整个流道无变径、无台阶，流体通过时的压力损失极小，不会在接头位置形成紊流，适合对压力损失敏感的精密气路、小流量流体输送场景。从实际使用工况来看，这类黄铜材质的接头具备较好的耐腐蚀性与抗疲劳性能，可在-20℃到80℃的工况环境下长期使用，适配压缩空气、低压水、低压润滑油等多种常见流体介质，在自动化生产线的气动回路、小型液压站的回油管路、医疗设备的气路连接、食品包装设备的气路系统中都有广泛应用。

　　建模时还需要考虑接头的加工工艺性，这类接头一般采用黄铜棒料车削加工而成，所有的回转面都需要保证同轴度，两端的竹节结构需要对称分布，避免安装后出现管路偏心、受力不均的问题，外表面的粗糙度需要控制在合理范围，过于粗糙会划伤软管内壁，过于光滑则会降低摩擦系数，影响防脱效果。在管路布局设计时，选用这类直通接头可以有效缩短管路的连接长度，减少管路弯折的需求，尤其是在空间紧凑的设备内部，无需使用弯头转接即可实现两段同径软管的直线对接，能有效优化设备内部的管路布局，减少管路占用的空间，同时降低管路的弯折应力，延长软管的使用寿命。对于结构设计人员来说，在进行管路系统选型时，需要确认软管的内径公差，对于壁厚较薄、硬度较低的软管，可以适当降低凸棱的高度，对于壁厚较厚、硬度较高的软管，则需要适当增加凸棱的高度，保证连接的可靠性，同时在布置管路时，需要在接头位置预留足够的装配操作空间，方便后期维护时插拔软管，避免接头位置被其他结构件遮挡，导致维护困难。
