罗斯克里格带底座夹紧式法兰连接支座

　　这款夹紧式法兰支座多用于工业铝型材框架、输送线旁支结构、轻型设备工装的杆件连接工位，实际产线里常见于光电传感器安装支架、小型气动元件固定架、物料导向杆的支撑点位，区别于传统焊接式支座，它不需要对穿入的圆杆做端部攻丝或者焊接法兰，靠上部的开口夹紧结构就能实现圆杆的锁紧固定，后期调整杆件轴向位置、旋转角度的时候只需要松开内六角锁紧螺钉即可操作，不需要拆解整段支撑结构，维护调整的效率比传统焊接支座高很多。

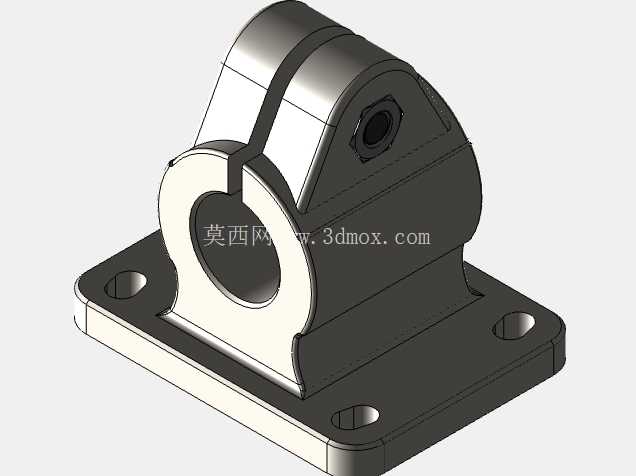

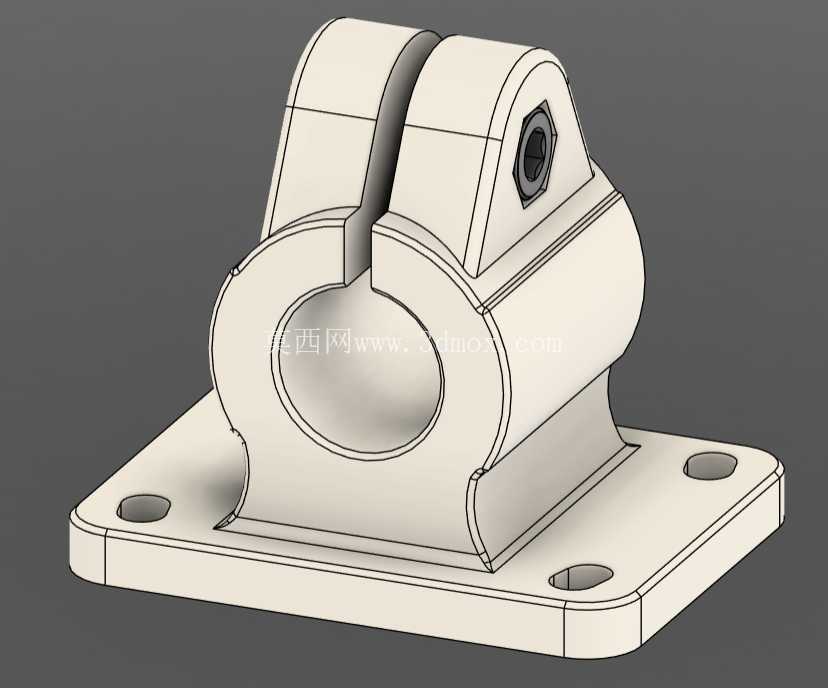

　　从结构设计逻辑来看，底座采用带安装沉孔的方形法兰板式结构，四个安装孔位做了沉头处理，安装后内六角圆柱头螺钉的头部不会突出底座平面，不会和上部穿过的杆件或者周边其他结构产生干涉，底座和上部夹紧筒体之间做了渐变式的加强筋过渡，避免夹紧受力的时候底座和筒体衔接位置出现应力集中，长期受交变载荷的工况下也不容易出现根部断裂的问题。上部的夹紧筒体采用开口式设计，开口缝隙从筒体顶部一直延伸到靠近底座加强筋的位置，保证锁紧螺钉拧紧的时候，筒体开口有足够的形变余量，能够抱紧穿入的圆杆，不会出现打滑移位的问题；锁紧螺钉采用内六角圆柱头螺钉，对应的安装位做了沉孔设计，螺钉拧紧后头部完全沉入支座本体，不会突出外表面，避免周边布线或者走料的时候刮蹭管线、工件。

　　筒体的内孔做了光滑的精加工处理，穿杆的时候不会刮伤杆件表面的阳极氧化层或者镀锌层，也能保证杆件和支座内孔的贴合面积足够大，夹紧后的摩擦力能够满足常规轻型负载的支撑要求，不会出现杆件下垂或者转动的问题。从安装边界尺寸来看，方形底座的长宽尺寸适配常规工业铝型材的槽距，四个安装孔可以直接对应30系列、40系列铝型材的中心槽位安装，不需要额外做转接板；筒体的内孔直径适配对应规格的圆杆，安装的时候需要注意，穿入的杆件外径公差建议控制在h7以内，过松会导致夹紧力不足，过紧则会出现穿装困难甚至撑开筒体导致开裂的问题；上部锁紧螺钉的拧紧力矩需要控制在合理范围，力矩过大会导致筒体开口形变过度出现裂纹，力矩过小则会导致夹紧力不足，杆件受载后移位。

　　实际应用中，这类支座常成对使用，在两根平行圆杆上安装滑动座或者载具的时候，两端用这款支座固定圆杆，就能快速搭建出简易的直线导向机构，成本比成套的直线导轨低很多，适合低负载、低运行频率的手动调节工位使用，比如小型工作台的高度调节杆、检测工位的传感器位置调节架、物料导槽的角度调节支撑等场景。设计建模的时候，需要重点关注开口缝隙的宽度尺寸，缝隙过小会导致锁紧时形变量不足，无法抱紧杆件，缝隙过大则会导致筒体的整体刚性下降，受侧向力的时候容易出现变形；另外底座安装沉孔的深度需要和所选螺钉的头部高度匹配，保证螺钉拧紧后头部不突出底座平面，避免安装后支座出现翘曲，影响和安装面的贴合度；筒体和底座衔接位置的加强筋需要做圆角过渡，避免直角位置的应力集中，尤其是在经常需要调整锁紧力的工况下，反复的松紧螺钉会给衔接位置带来交变应力，圆角过渡能大幅提升结构的疲劳强度。
