可调式铸造管钳结构三维数模

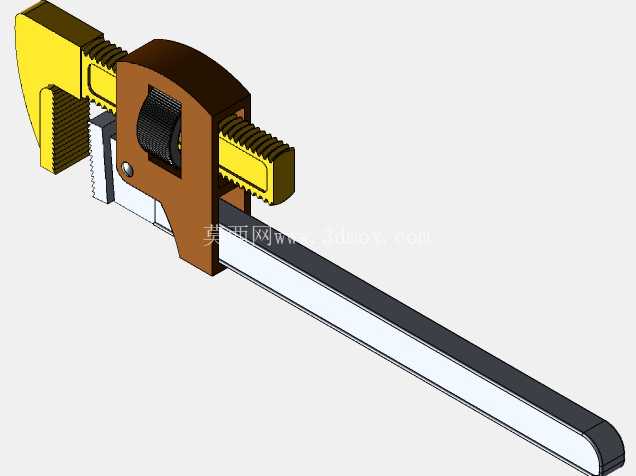

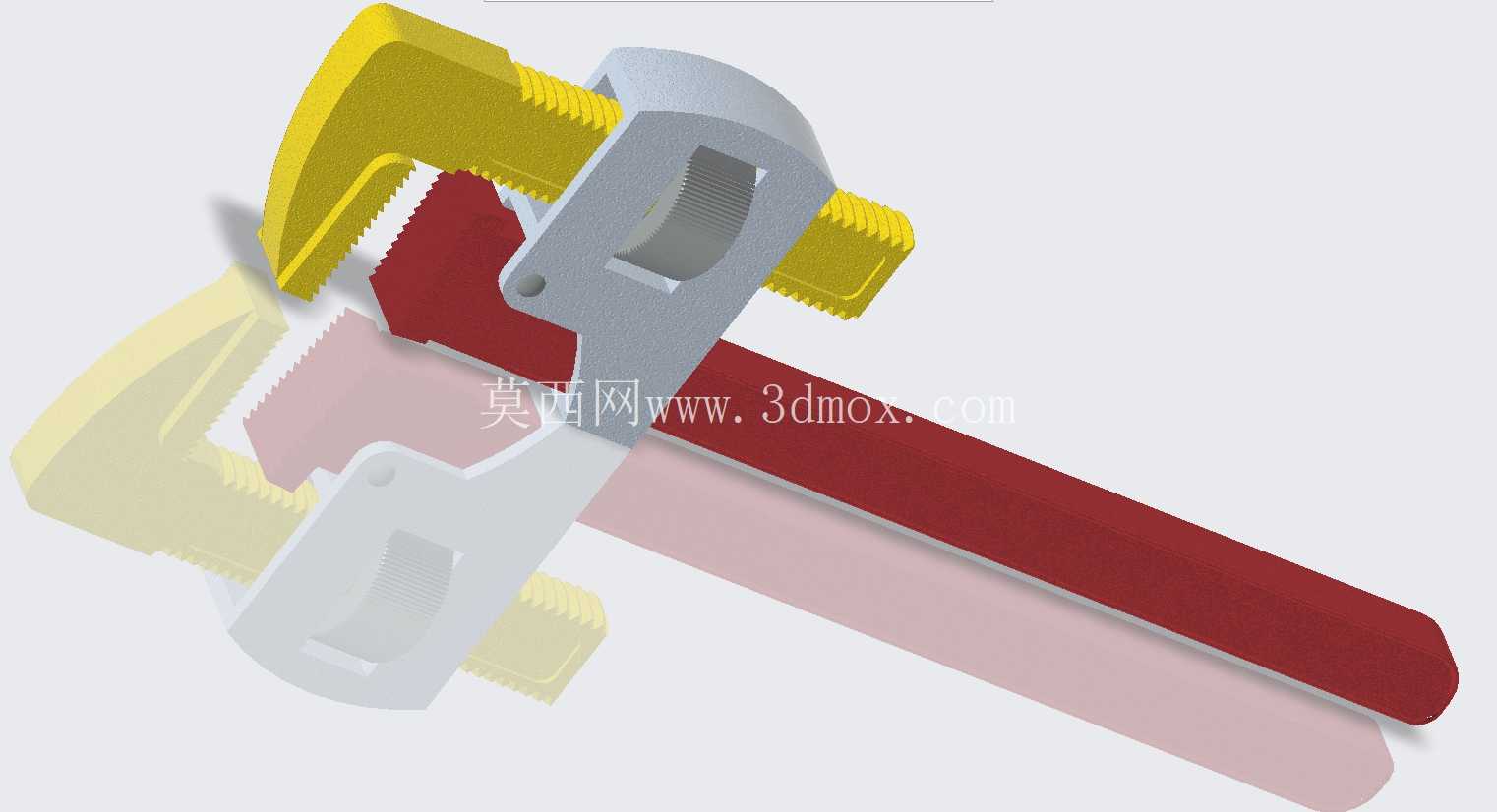

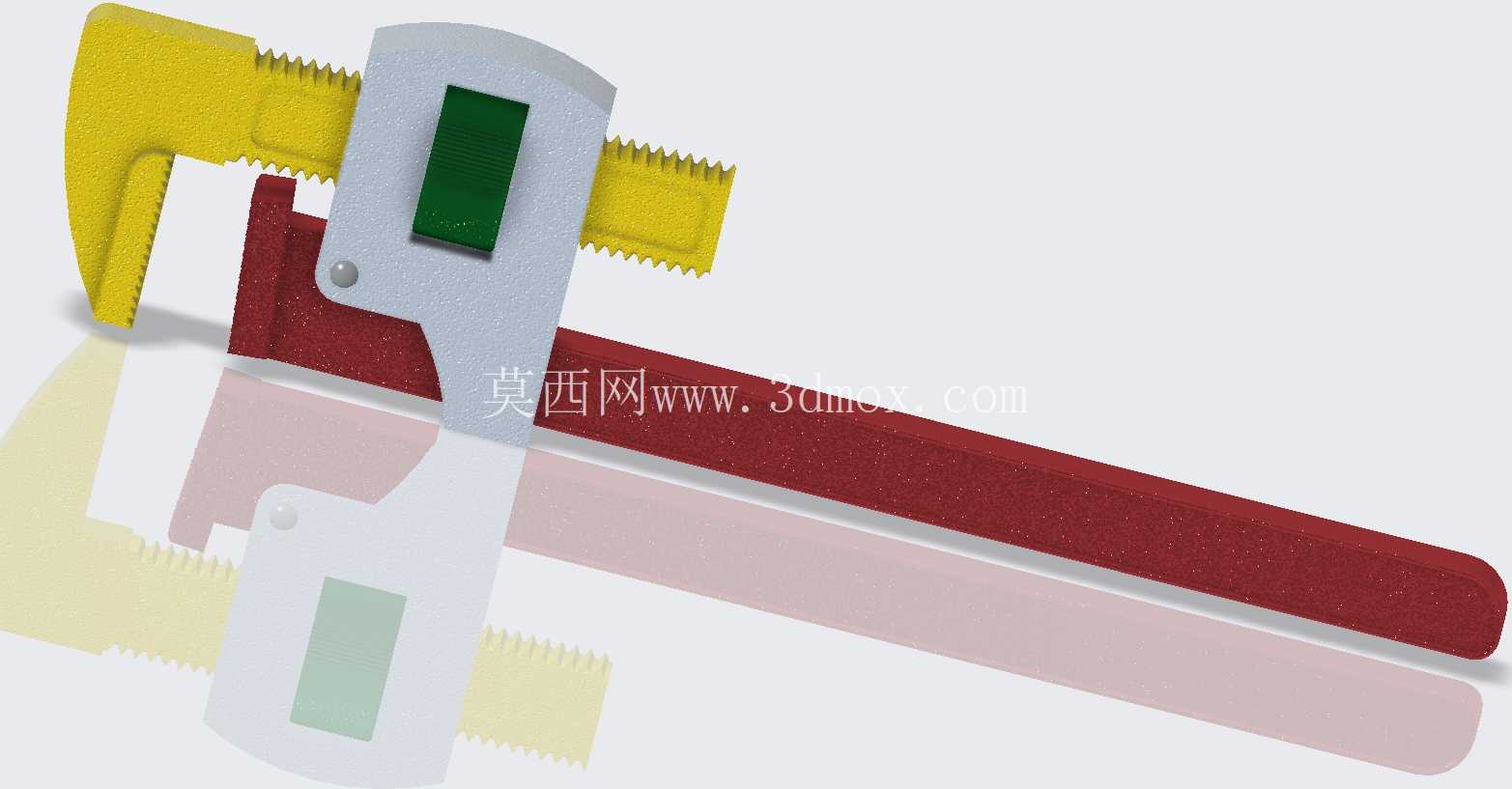

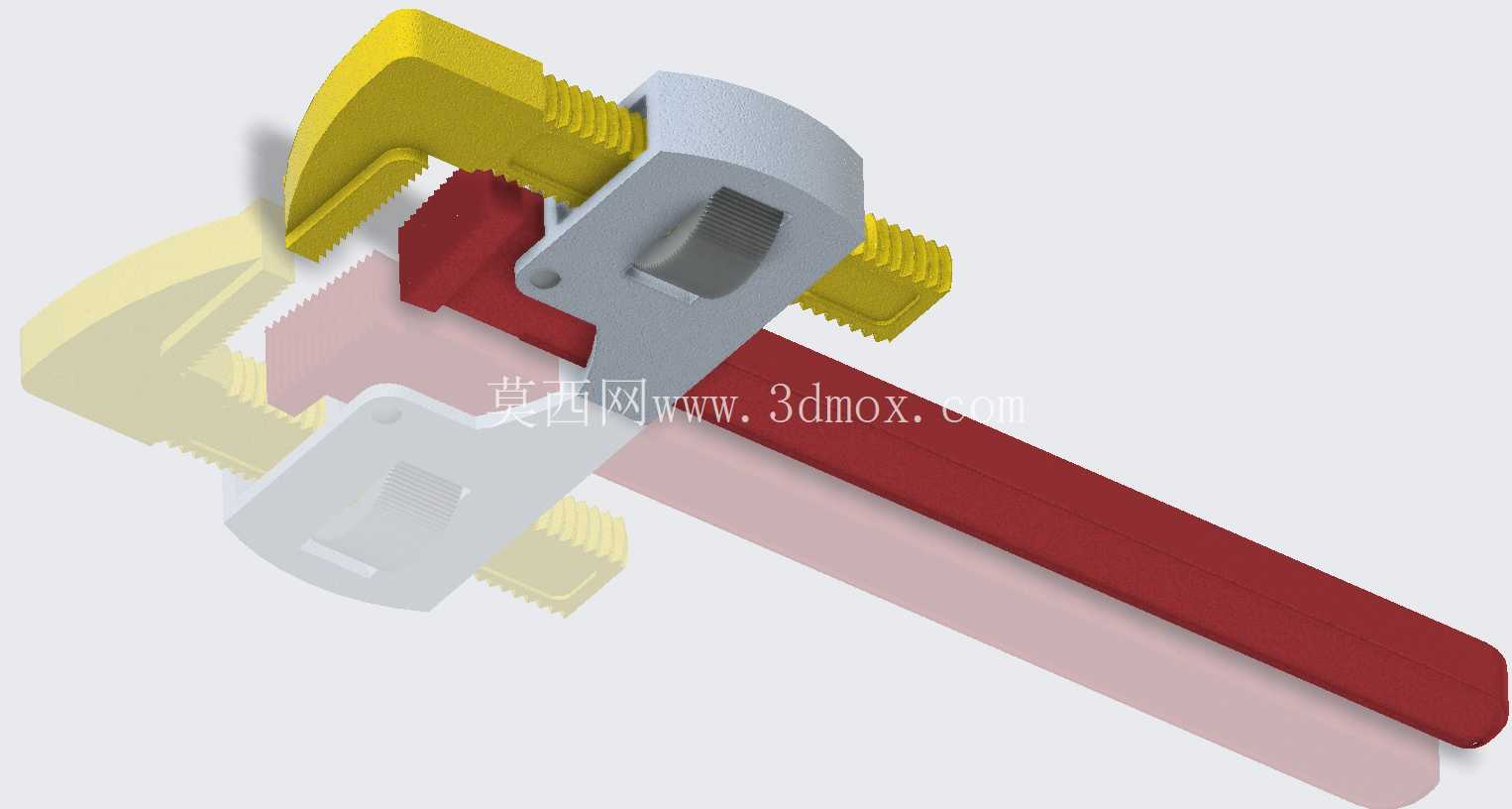

　　在民用给排水施工、工业管路运维、油气管道现场检修等场景里，管钳是管路装拆作业中无法替代的手动夹持工具，不同于普通固定开口扳手，管钳的核心价值在于可以通过调节钳口开合范围，适配不同外径的圆形金属管材、管件，依靠钳口齿面与工件表面的咬合力传递扭矩，完成螺纹管件的旋紧与拆卸作业。这款可调式铸造管钳的三维结构设计，完全贴合现场作业的实际受力需求，整体结构分为固定钳身、活动钳颚、调节齿条、手柄握持段四个核心部分，固定钳身采用一体式铸造结构，从钳头夹持段一直延伸至手柄末端，避免拼接结构在大扭矩作业下出现断裂风险，活动钳颚与固定钳身的滑道采用间隙配合设计，配合调节齿条的齿距参数，可实现钳口开口范围的连续调节，覆盖常规小口径管路作业的全尺寸需求。从结构受力角度来看，管钳作业时的受力点主要集中在钳口咬合区、齿条啮合区以及手柄握持施力段，设计时在钳头与手柄的过渡位置做了加厚圆弧过渡，避免应力集中导致的结构失效，钳口的咬合齿采用倾斜式排布，齿尖朝向与扭矩施力方向一致，当施加拧紧扭矩时，咬合力会随着施力大小自动增强，防止管材与钳口之间出现打滑，同时齿部做了适当的圆角处理，避免过度咬合在薄壁管材表面留下过深的压痕，损伤管材外壁镀层。

　　活动钳颚的调节滑道采用梯形截面设计，相比矩形滑道拥有更好的侧向受力能力，在应对偏心管件、锈蚀管件的拆卸作业时，不会因为侧向分力导致活动钳颚卡滞或脱出滑道，调节齿条的齿形采用渐开线短齿设计，啮合间隙控制在合理范围，既保证调节时的顺畅度，又能在大扭矩施力时避免齿面出现滑移。手柄部分采用长力臂设计，力臂长度与钳头最大开口尺寸匹配，按照常规手动施力的大小计算，可输出足够的扭矩满足常规螺纹管件的拧紧力矩要求，手柄表面做了平直的握持面设计，适配现场作业时戴防护手套操作的场景，不会因为手柄过于光滑导致施力时脱手。

　　从安装边界与外形尺寸来看，这款管钳的整体长度适配单人双手握持操作，钳头最大开合状态下的整体宽度不会超过常规管路作业的操作空间限制，在狭窄的管井、墙角管路位置作业时，钳头的外形轮廓做了收窄处理，可伸入有限空间完成管件夹持，不会因为钳头体积过大无法对位。在三维建模过程中，所有配合面的公差都按照实际五金工具的加工精度设置，活动钳颚与固定钳身的滑道配合间隙预留了涂装层的厚度空间，齿条啮合位置的侧隙符合手动工具的通用装配要求，钳口齿部的角度、深度参数完全参照实际服役工况下的咬合需求设置，既保证足够的咬合力，又兼顾齿部的耐磨性能。

　　不同于普通呆扳手只能适配固定尺寸的紧固件，管钳的自适应调节特性可以覆盖一定尺寸范围内的所有圆形管件，在现场作业时不需要携带大量不同规格的固定扳手，大幅降低工具携带的负重，尤其在户外管路抢修、高空管路作业场景下，单把可调管钳即可完成多种规格管件的装拆作业，提升作业效率。这款管钳的结构设计没有多余的冗余部件，所有结构都服务于夹持、传力、调节三个核心功能，固定钳身的铸造结构适合批量铸造成型，后续只需要对滑道、齿条、钳口齿面进行机加工即可完成成品制造，加工工序简单，生产成本可控，适合作为通用五金工具批量生产投放市场。在实际使用过程中，这款管钳除了可以夹持金属管材外，也可用于夹持其他圆形截面的棒料、管件，在设备维修、五金加工等场景也可作为辅助夹持工具使用，钳口的咬合力可以稳定传递扭矩，不会因为工件表面存在轻微锈蚀、油污就出现打滑失效的问题，调节结构简单可靠，现场作业时只需要单手滑动活动钳颚即可快速调整开口大小，对位管件后施加握力即可自动锁紧咬合，操作逻辑简单，不需要复杂的培训即可熟练使用。
