可调节双组立式管道储放支架结构

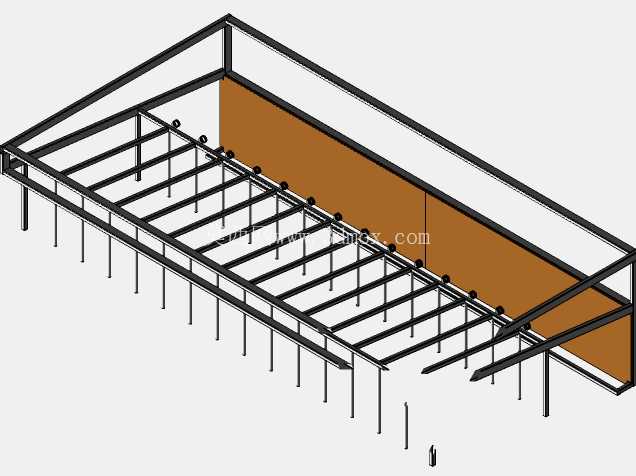

　　在工业厂区管路运维、预制加工车间的管材周转环节，零散堆放的管道不仅会占用大量地面空间，还容易因磕碰造成管端变形、表面防腐层破损，不同管径管材混放也会大幅提升分拣取料的时间成本，这款双组立式管道储放支架正是针对这类现场痛点设计的专用储放工装。整套支架采用垂直排布的双组架体结构，其中一组架体配置可调节分隔机构，能够根据现场存放管材的直径变化灵活调整格挡间距，从细口径的仪表导压管到中等口径的工艺输送管都能实现分区独立存放，避免不同规格管材混堆导致的取料混乱，也能防止大管径管材挤压小径管材造成变形；另一组为固定式储管架，采用统一的格挡间距，适合存放批量大、规格统一的常规管材，满足高频次批量取放的使用需求。

　　从结构设计逻辑来看，架体主体采用型钢焊接成型的框架结构，顶部设置斜向加强撑杆来提升整体抗扭刚度，避免满载状态下架体出现侧向变形；底部的竖向支腿按照等间距排布，直接与地面接触承载，支腿的长度经过统一校核，保证架体安装后处于水平状态，防止管材存放时出现轴向滑移。可调节分隔组的格挡件采用滑动式锁紧结构，无需额外拆卸螺栓即可快速调整格挡位置，调整到位后通过侧面的锁紧件实现定位，能够适配现场管材规格频繁变动的使用场景，比如在管道预制现场，不同项目对应的管材直径差异较大，无需更换储放架就能快速完成适配。

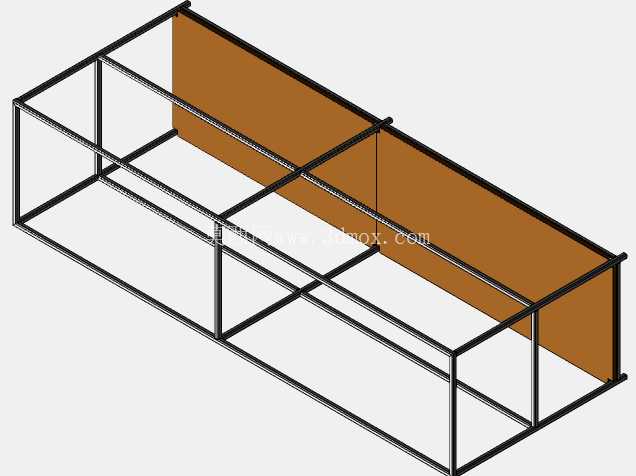

　　固定式架体的格挡件与主框架采用满焊连接，整体承载冗余量更高，适合长期存放固定规格的管材，比如厂区备件库中常备的常规口径流体输送管，固定格挡的结构能够避免长期使用后格挡移位，保证储放的稳定性。从安装边界来看，整套支架采用落地式安装，无需在地面打膨胀螺栓固定，可根据车间布局调整摆放位置，架体的整体宽度适配常规工业通道的预留空间，不会占用过多的作业通道面积；架体的格挡高度经过优化，既能够防止多层叠放的管材滚落，又不会因为格挡过高导致取料时需要过度抬升管材，降低作业人员的取料劳动强度。在实际应用中，这类储管架除了用于生产车间的管材临时存放，也可用于仓储环节的管材分类储放，相比传统的平铺堆放方式，立式分层储放的空间利用率能够提升三倍以上，同时管材的端面全部外露，作业人员可以直接观察到管材的规格标识，无需翻找就能快速取到所需管径的管材。架体侧面设置的挡护板采用实体板材结构，能够避免最外侧管材在存取过程中从架体侧面滑落，挡护板与主框架采用螺栓连接，后期如果出现磕碰变形可以单独更换，无需整体拆解架体。

　　考虑到现场使用的耐久性，架体的所有焊接位置都做了焊渣清理与圆角打磨，避免尖锐边角划伤管材表面或者磕碰作业人员，整体结构没有多余的冗余设计，在保证承载能力的前提下尽可能简化结构，降低加工制作的难度，普通的机加工车间就可以完成下料、焊接、组装的全流程制作。在承载能力设计上，可调节组的单个格挡承载能力按照常规管材的单根重量与叠放层数做了冗余校核，即使满载存放中等口径的金属管材，架体也不会出现明显的挠度变形；固定式架体的格挡间距按照最常用的管材直径设置，能够最大化利用架体的储放空间，避免格挡间距过大造成空间浪费，或者间距过小导致管材无法放入。
