15米多级嵌套伸缩输送管道结构

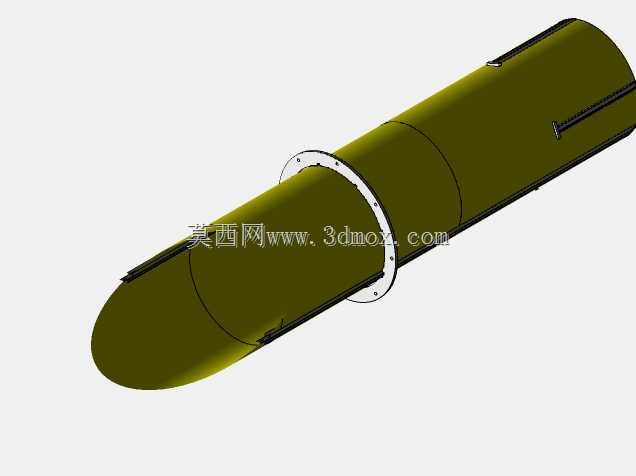

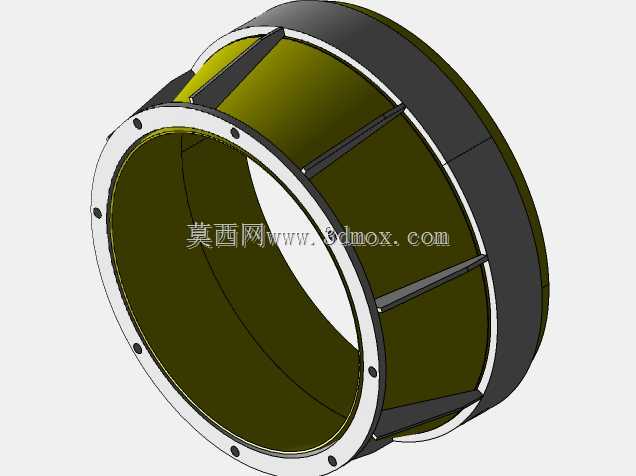

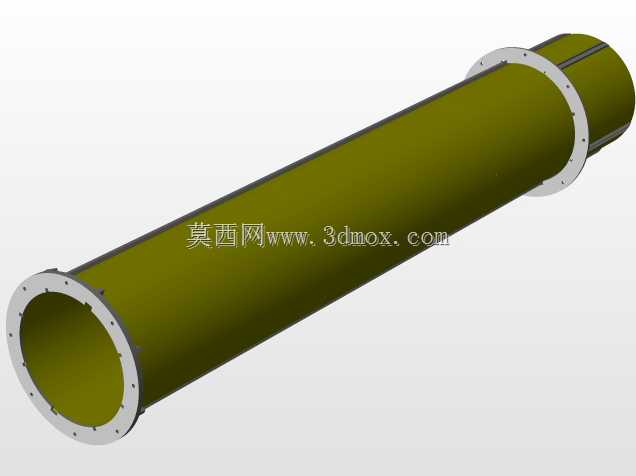

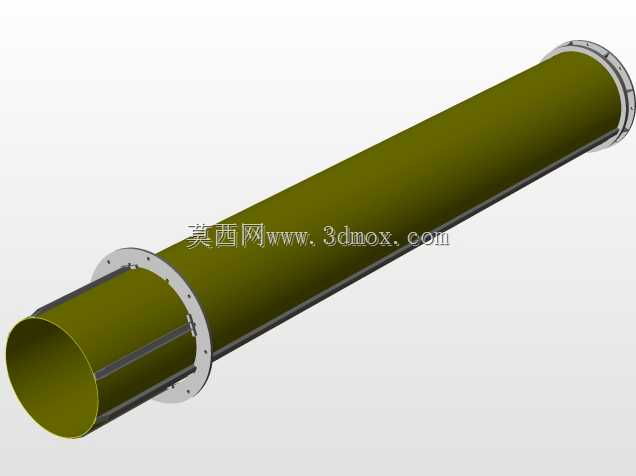

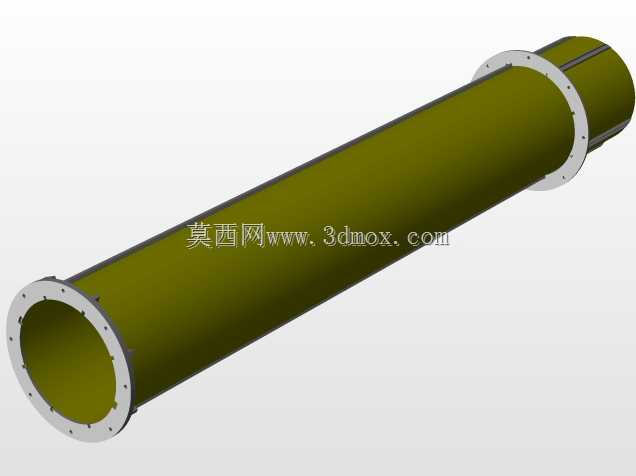

在长距离临时流体输送、移动式作业点位供料、受限空间管路铺设场景中，固定长度的管道往往无法适配多变的作业距离，频繁拆接法兰不仅耗时，还容易在接头位置出现跑冒滴漏的问题，这款多级嵌套的伸缩管路结构，正是针对这类现场痛点完成的结构设计。整套管路采用四级套管嵌套的结构形式，单节套管的有效伸缩行程约为4米，完全伸展后总长度可达15米，收拢状态下整体长度仅为单节套管尺寸，不管是转运存放还是现场布设，都能大幅减少空间占用，不需要额外配置多段短管做拼接适配。设计过程中优先考虑了管路伸缩过程的同轴度约束，每一级套管的端部都设置了限位导向结构，避免伸缩动作中出现卡滞、偏心偏磨的问题，相邻套管的配合间隙经过反复校核，既保证滑动动作顺畅无卡涩，又能控制间隙值避免输送介质在配合位置出现过量渗漏。管路的连接位置采用焊接工艺做密封处理，所有焊缝位置都做了应力释放的结构优化，避免焊接变形导致套管圆度超差，影响伸缩动作的流畅性。从安装边界来看，管路完全收拢后外径与最大一级套管的外径保持一致，安装时只需要在两端预留对应管径的固定支座位置即可，不需要额外为伸缩动作预留侧向操作空间，不管是沿地面铺设、架空架设还是搭配移动设备做随动管路，都能适配现有安装空间。套管的壁厚选择兼顾了结构强度与整体重量，不会因为壁厚过大导致伸缩阻力过高，也不会因为壁厚不足在承压状态下出现变形，日常使用中可以根据输送介质的特性，在套管配合位置加装适配的密封件，满足气体、液体、粉状物料等不同介质的输送需求。实际现场应用中，这类伸缩管路常被用在矿山作业面的临时供风、工程现场的临时输水、移动式除尘设备的吸风管路连接等场景，不需要提前精准测量布设距离，现场只需要将管路拉伸到对应长度后固定两端即可完成布设，作业完成后收拢管路即可快速转场，相比传统的法兰拼接管路，布设和撤收的效率能提升数倍，也减少了大量接头配件的采购与存放成本。建模过程中对每一级套管的配合公差做了参数化设置，调整单节套管长度、壁厚参数时，整套模型的配合关系可以自动更新，方便设计人员根据不同的作业长度需求、压力等级要求快速调整结构参数，不需要重新绘制整套装配结构。
