汽车发动机四缸排气歧管流形结构设计

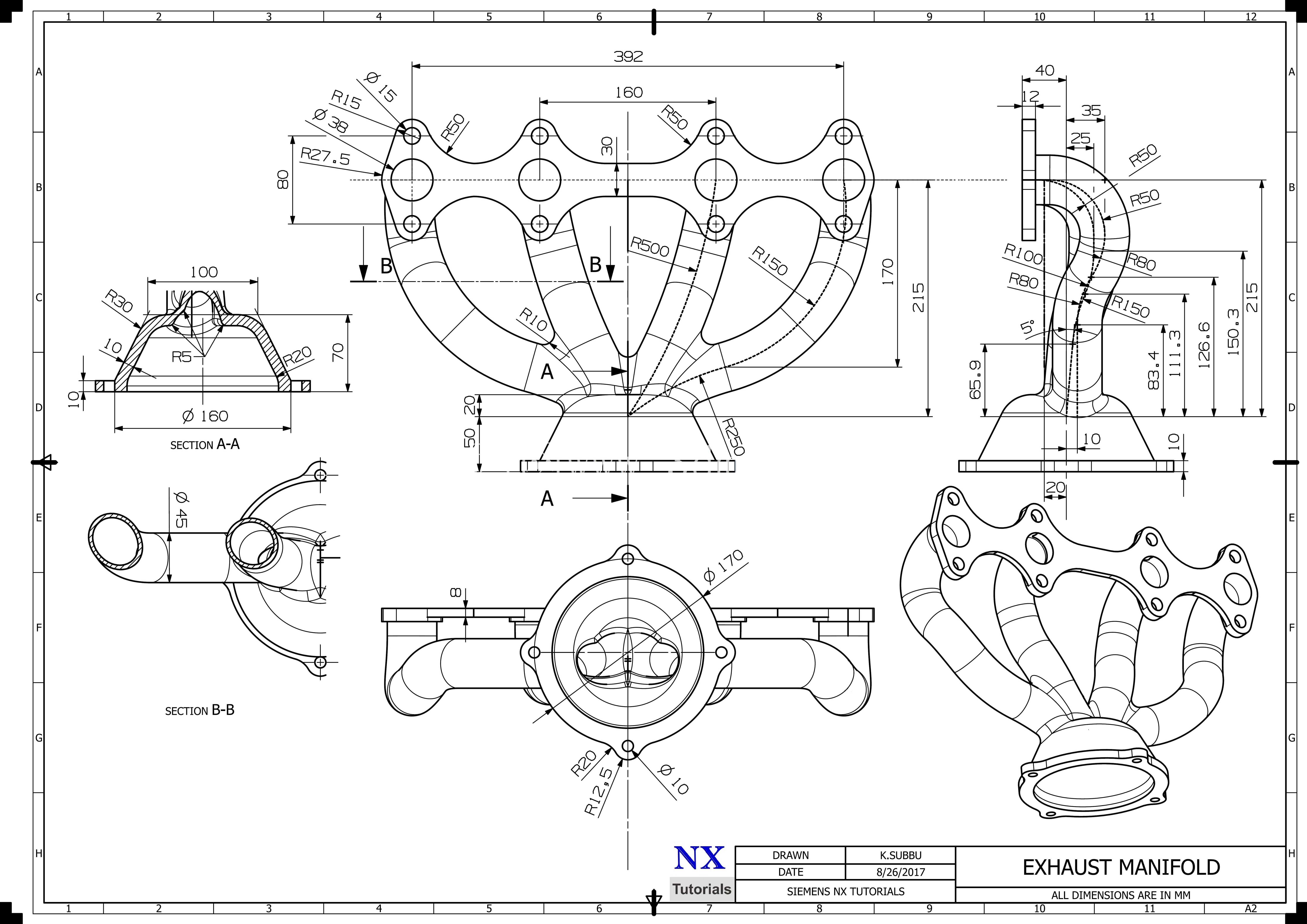

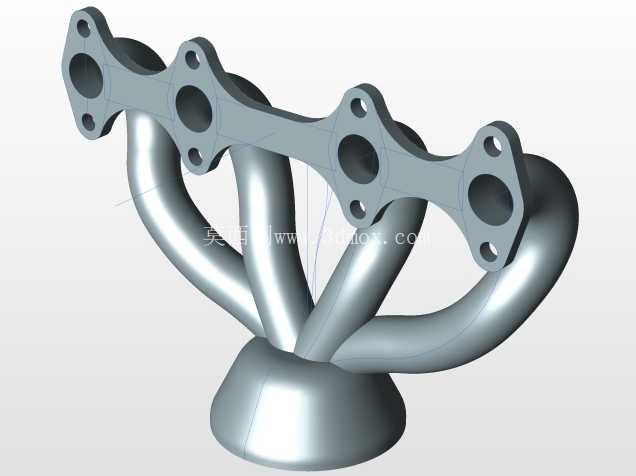

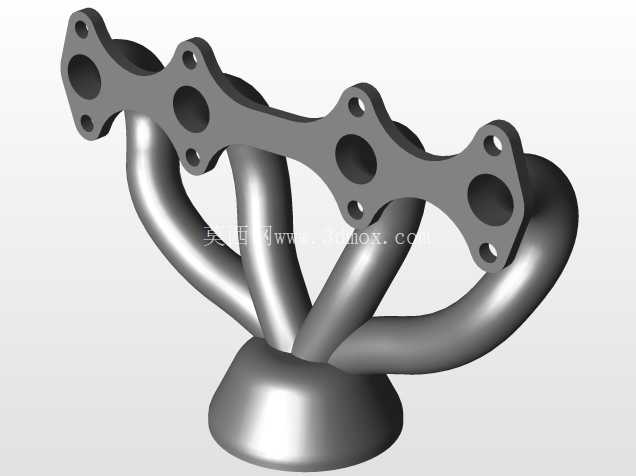

在四缸往复式内燃机的进排气系统设计中，排气歧管的流道结构直接决定了引擎的排气效率、泵气损失水平与各缸排气均匀性，本次呈现的流形结构正是针对直列四缸发动机开发的等长排气歧管集成结构，核心解决传统歧管各缸排气干涉、排气背压不均的工程问题。从实际装车场景来看，这类歧管多用于排量1.3L-2.0L的自然吸气直列四缸汽油机，适配横置前驱乘用车的动力舱布局，安装面直接贴合缸盖排气侧，下游对接三元催化器与排气前段，承担将四个气缸燃烧后产生的高温废气有序导出的核心功能。

设计阶段首先要匹配缸盖排气道的位置边界，法兰面的四个大孔径通道完全对应缸盖的排气道口，周围的螺栓过孔位置严格遵循主机厂的缸盖安装孔位公差要求，法兰面平面度控制在0.05mm以内，避免高温工况下出现排气泄漏。流道部分采用四合一渐次汇合的结构，四个独立弯管从法兰接口出发，经过不同曲率的平滑弯曲后汇入底部的集气腔，每一段流道的中心线长度差控制在5%以内，保证各缸排出的废气到达集气腔的时间差尽可能小，避免相邻气缸排气过程中出现气流对冲，降低排气背压对引擎充气效率的负面影响。

从结构特性来看，流道的弯曲半径经过多轮流体仿真迭代，没有出现直角转折或者截面突变的区域，管壁过渡平滑，既可以减少排气气流的沿程阻力，也能避免高温废气在局部形成紊流导致的管壁热应力集中。底部的集气腔采用渐变缩径结构，从四个流道入口到下游出口的截面平滑过渡，能够让四股气流在腔内平稳汇合后均匀流向三元催化器，保证催化器入口的气流分布均匀性，提升催化转化效率，同时降低排气脉动带来的噪音。

安装边界方面，法兰面的厚度设计为12mm，采用耐高温铸铁材质的设计冗余，能够承受排气侧最高850℃的连续工作温度，螺栓孔的位置度公差控制在0.1mm以内，保证安装时能够与缸盖排气侧完全贴合，无需额外调整即可对位。流道的外轮廓整体避让了动力舱内的周边部件，包括转向助力泵管路、空调压缩机安装位、引擎机脚支架等，装车后不会出现运动干涉，最小离地间隙满足整车通过性要求，与周边隔热板的安装间隙保留15mm以上，避免高温辐射导致周边橡胶部件老化。

在实际使用过程中，这类等长流形的排气歧管相比传统的短管歧管，能够在中高转速区间降低8%-12%的排气背压，提升引擎的扭矩输出响应，同时各缸排气的均匀性提升后，空燃比的控制精度也会相应提高，有助于降低尾气排放水平。结构设计上还考虑了热胀冷缩的补偿空间，流道的弯曲段本身具备一定的弹性变形余量，能够吸收高温工作时的热膨胀量，避免法兰面因为热应力出现翘曲变形，提升歧管的长期使用寿命。

从建模逻辑来看，整个结构先基于缸盖排气道的点云数据定位法兰面的接口位置，再根据等长流道的要求绘制各段流道的中心曲线，通过扫掠命令生成流道的基础实体，之后对汇合处的曲面进行G2连续过渡处理，保证内壁的光滑度，最后添加安装法兰、螺栓过孔等结构细节，所有的圆角过渡都考虑了铸造工艺的拔模要求，最小圆角半径不小于3mm，适合采用砂型铸造或者不锈钢焊接工艺进行量产加工。
