闭式离心涡轮叶轮结构设计

这类闭式涡轮叶轮主要配套在离心式流体输送设备中，常见于清水输送泵、低压通风机、小型涡轮增压器的压气机端，核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，实现流体的增压输送。实际工况中，叶轮需要在每分钟数千转的转速下持续运行，因此结构设计首先要考量的是旋转状态下的动平衡余量，以及叶片与前后盖板连接位置的应力集中问题，避免长期运行出现疲劳开裂。

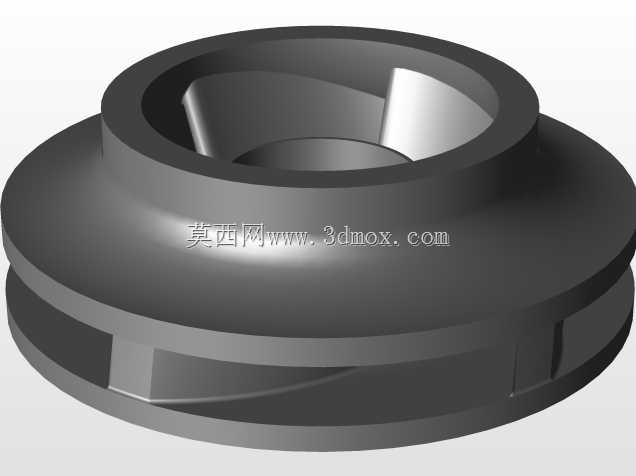

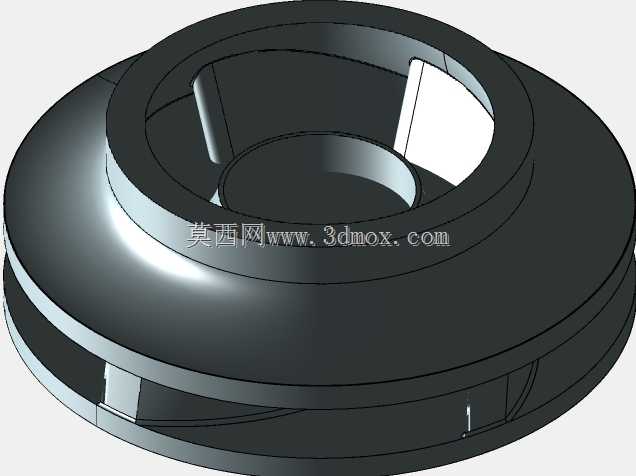

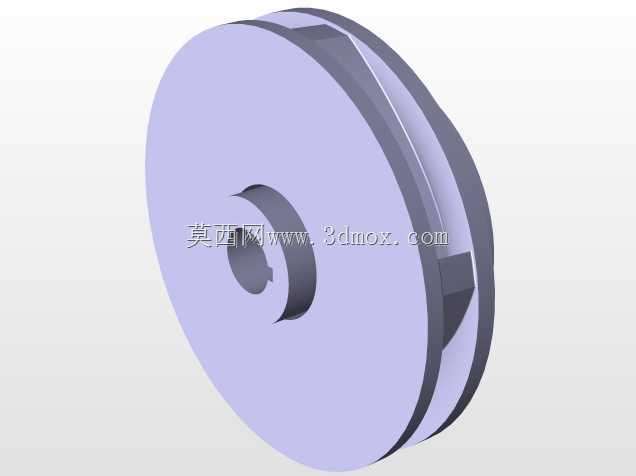

从结构特性来看，这款叶轮采用后弯式叶片设计，相比前弯叶片，后弯型的效率区间更宽，运行工况稳定性更好，不容易出现喘振问题；前后盖板为一体式圆弧过渡结构，既可以减少流体在流道内的沿程阻力损失，也能提升叶轮整体的结构刚度，降低高速旋转下的盖板形变。中心位置的轴孔为安装配合面，设计时需要匹配对应轴径的公差带，通常选用H7/k6的过渡配合，保证扭矩传递的可靠性，同时轴孔端面预留有键槽位置，用于安装平键实现周向固定，避免运转过程中叶轮与轴出现相对滑动。

建模过程中，首先在前视基准面绘制叶轮的子午面流道轮廓，确定前后盖板的型线、叶片进出口的直径尺寸以及流道的宽度参数，这里要注意叶片进口边做圆角修型，减少流体进口冲击损失。之后通过旋转凸台命令生成叶轮的前后盖板基体，接着绘制单个叶片的截面型线，通过投影、放样命令生成单个叶片实体，叶片的厚度从进口到出口做渐变处理，进口边厚度较薄降低入口阻力，出口位置适当加厚提升结构强度。完成单个叶片建模后，通过圆周阵列命令按照设计的叶片数量均匀阵列所有叶片，之后对叶片与盖板的连接位置做R2-R3的圆角过渡，消除应力集中点。最后对中心轴孔、键槽进行切除建模，完成整体结构后需要对模型做质量属性检查，确认质心与旋转轴的偏移量控制在动平衡允许的范围内，避免后续实际加工后动平衡校正量过大。

安装边界方面，叶轮的后盖板端面需要与泵体或者壳体的密封腔位置配合，轴向定位依靠轴肩与锁紧螺母实现，径向定位由中心轴孔与轴的配合保证，设计时要预留出密封件的安装空间，避免叶轮运转时与静止密封件发生摩擦。流道设计上，叶片间的流道截面从进口到出口呈逐渐扩大的趋势，符合流体在流道内减速增压的流动规律，能够有效降低流动过程中的涡流损失，提升设备整体的运行效率。
