带Whitworth18G螺纹的喷嘴固定环结构

在流体喷射类设备的管路末端，喷嘴固定环是直接决定喷嘴安装可靠性与密封稳定性的核心小尺寸零件，这类零件常出现在农业喷灌设备、工业喷淋清洗线、燃油喷射系统、涂装喷枪的喷嘴装配工位，承担着定位喷嘴、限制喷嘴轴向窜动、配合密封件抵御管路内流体压力冲击的作用，一旦固定环出现螺纹滑牙、定位槽变形、端面压合不均的问题，很容易引发喷嘴偏斜、流体泄漏、喷射角度偏移的故障，直接影响整套喷射系统的作业精度。

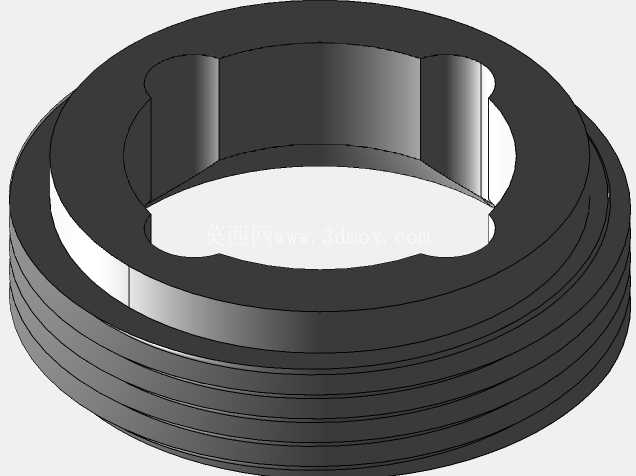

这款固定环采用环形主体结构设计，外周加工连续的Whitworth 18G惠氏管螺纹，这类螺纹在低压流体输送管路中应用广泛，牙型角55度，螺纹配合的密封性更适配带密封填料的管路装配场景，安装时可直接旋入对应规格的内螺纹基座，无需额外加工复杂的卡扣结构，装配效率更高。固定环内圈并非整圆结构，而是加工了对称分布的内凹卡位，这一结构并非随意设计：一方面，内凹卡位可与喷嘴外周的对应凸台形成周向限位，避免设备运行过程中流体压力波动带动喷嘴转动，导致喷射方向偏移；另一方面，内凹结构留出了喷嘴安装时的避让空间，可适配带定位凸缘的喷嘴插入，减少装配时的零件磕碰。

从安装边界来看，固定环的轴向厚度经过匹配设计，旋入基座后，端面可刚好压合在喷嘴的密封台阶面上，压合行程控制在合理范围，既不会因为压合量过大导致喷嘴密封垫被压溃失效，也不会因为压合量不足出现密封间隙。外周螺纹的长度覆盖了常规基座的内螺纹深度，旋合后可保证足够的螺纹啮合牙数，抵御管路内的流体轴向推力，即使在设备启停带来的水锤冲击下，也不会出现固定环松脱的问题。固定环的外端面没有设计额外的扳手卡位，而是采用滚压成型的外周细纹，装配时可采用专用套筒卡入外周完成旋紧，避免外端面开槽带来的应力集中问题，同时也能减少流体在固定环端面的残留挂壁，在涂装、喷淋清洗场景下，可减少漆雾、清洗液在零件表面的结垢堆积。

设计这类固定环时，首先要匹配对应喷嘴的安装尺寸：内圈的通径需要略大于喷嘴的流体通道直径，避免固定环结构遮挡流道导致流体压损增大；内凹卡位的尺寸公差需要严格控制，间隙过大会导致喷嘴周向窜动，间隙过小则会提升装配难度，甚至在装配时刮伤喷嘴表面的密封涂层。其次，螺纹加工的同轴度是核心精度要求，螺纹轴线与内圈定位面的同轴度需要控制在合理公差范围内，否则旋紧后会出现喷嘴偏斜，导致喷射流道与设备预设的喷射轴线出现夹角，影响喷射覆盖范围。另外，固定环与喷嘴接触的压合端面需要加工平整，端面跳动公差不能过大，否则压合密封垫时会出现局部压力不足，引发流体泄漏。

在实际选型应用中，这类固定环常搭配橡胶或聚四氟乙烯密封垫使用，固定环旋紧时的压力通过端面均匀传递到密封垫上，让密封垫产生均匀的弹性变形，填充喷嘴与基座之间的装配间隙。相比卡簧式的喷嘴固定结构，这种带螺纹的固定环可承受更高的流体压力，同时拆卸维护更方便，需要更换喷嘴时，只需将固定环旋出即可取出喷嘴，无需撬动卡簧造成基座或喷嘴的表面损伤，在需要频繁更换喷嘴的涂装生产线、高压清洗设备中，这种结构的维护效率优势十分明显。针对不同的流体介质场景，固定环可选用不同的材质加工，输送普通清水的场景可采用普通碳钢做防锈处理，输送腐蚀性清洗液、化学药剂的场景则可采用不锈钢或铜质材质，避免介质腐蚀导致螺纹锈死，影响后续拆卸维护。
