法兰面板式气液管路快速连接器结构

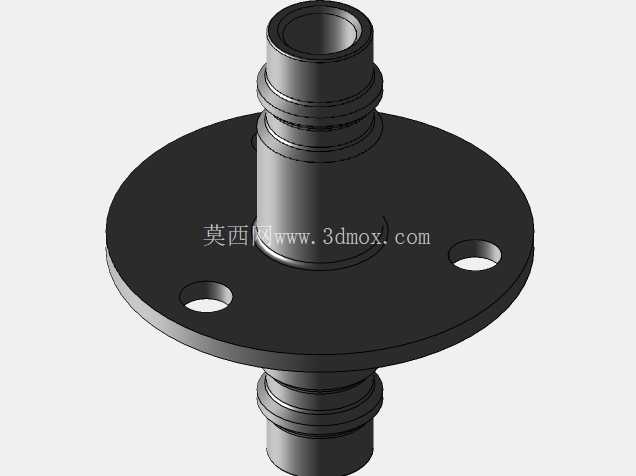

　　这类带法兰安装盘的快速连接器，主要面向需要在设备面板、舱壁板上做穿板固定的气路、低压流体管路连接场景，常见于小型气动试验台、医用流体设备、半导体制程气路面板、小型液压站的侧壁走线布局中，相比直插式无固定结构的快插接头，它能直接通过法兰盘上的安装孔将接头本体锁固在面板开孔处，避免管路拉扯时接头移位、密封面错位的问题。从结构设计逻辑来看，中间的圆形法兰盘是整个接头的安装基准面，盘体上对称开设的两个光孔是安装固定位，适配M3或者M4规格的内六角圆柱头螺钉，安装时法兰盘的背面会贴合面板外侧，螺钉从面板侧穿入锁紧，保证接头轴向不会出现窜动，法兰盘的厚度控制在3mm左右，既保证足够的结构强度承受管路插拔时的轴向力，也不会过多占用面板两侧的空间。接头两端的插接段做了等径的卡簧槽与密封槽设计，靠近法兰盘两侧的轴肩位置是密封件的安装位，套入丁腈橡胶O型圈之后，穿入面板开孔时可以实现面板开孔处的径向密封，避免舱室内外的气体、液体从安装缝隙渗漏，两端的快插结构采用了行业通用的钢珠锁紧结构，插入适配外径的软管或者硬管时，管端顶开内部的单向阀芯，钢珠卡入管身的环形卡槽实现轴向锁止，向外拉动接头外圈的解锁套时，钢珠向内退让即可拔出管路，整个插拔过程不需要额外工具，单手即可操作，适合需要频繁拆装管路的调试场景。

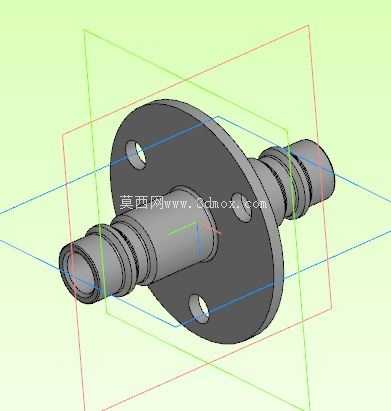

　　在建模过程中，需要重点控制几个关键尺寸的公差：首先是法兰盘上两个安装孔的中心距，这个尺寸需要和面板上的预开孔孔位严格对应，偏差控制在±0.1mm以内，否则安装时会出现螺钉无法穿入的问题；其次是法兰盘两侧插接段的同轴度，因为接头穿入面板开孔后，两侧的插接段分别位于面板内外，如果同轴度偏差超过0.05mm，会导致单侧密封件压缩量不均匀，长期使用后出现渗漏；另外是快插端的密封槽尺寸，槽宽和槽深需要匹配对应规格的O型圈线径，压缩量控制在15%-25%之间，压缩量太小密封不足，压缩量太大则会加速O型圈老化，同时增加管路插拔的阻力。

　　实际选型使用时，需要先确认面板的开孔直径，这个接头的穿板轴径比面板开孔小0.2-0.3mm，方便安装时穿入，同时给密封件留出足够的压缩空间，法兰盘的外径需要比面板开孔大至少5mm，保证锁紧后法兰盘完全覆盖开孔边缘，不会出现接头从开孔处滑脱的问题。两端的插接段长度根据使用场景做了对称设计，面板外侧的插接段长度预留了足够的手指操作空间，插拔管路时手指不会和面板表面发生干涉，面板内侧的插接段长度则适配设备内部的管路弯曲半径，避免管路插入后出现过度弯折导致气阻增大或者管路折损。

　　接头内部的流道做了等径设计，没有突然的变径或者台阶，流体通过时的压力损失更小，不容易在流道内部残留介质，对于输送洁净气体或者低粘度液体的场景，这种流道设计也能减少介质残留造成的污染。整个接头的材质默认采用304不锈钢加工，也可以根据使用场景换成黄铜镀镍或者POM工程塑料，不锈钢版本适合有腐蚀性介质或者高湿度的使用环境，黄铜版本成本更低适合普通气动场景，塑料版本则重量更轻，适合对重量有要求的便携设备。在装配结构上，内部的阀芯、锁紧钢珠、解锁套、弹簧都采用模块化设计，损坏后可以单独更换配件，不需要整体更换整个接头，降低后期维护成本，弹簧的弹力经过调校，既保证管路插入后阀芯能完全打开，不会出现流道通径不足的问题，也保证拔出管路时阀芯能快速复位密封，不会出现介质泄漏。
