SCH40壁厚NPT内螺纹侧接歧管支管

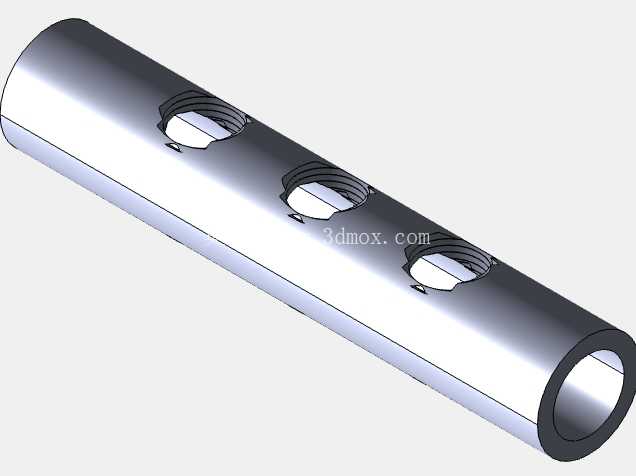

这套管路构件的核心是一根按SCH40壁厚等级成型的钢制主管，主管侧壁沿轴向依次开设三个带NPT锥管内螺纹的侧接孔，用于在流体输送系统中实现单路主管与多路支管之间的分流、汇流或测点引出。在车间压缩空气分配、冷却水循环、低压液压回油、工艺流体支管排布以及小型泵站管路集成中，这类歧管结构十分常见：它替代了传统多弯头、多三通拼焊的繁琐走管方式，把多个分支接口集中在一根直管上，既压缩了管路占用空间，也减少了接头数量与潜在泄漏点。

从结构思路上看，主管选用SCH40壁厚等级并非随意取值。该壁厚对应标准钢管在承内压、抗弯和抗扭方面有较成熟的工程余量，侧壁开孔后会削弱截面，尤其三个开孔沿同一母线排布时，孔桥区域的应力分布需要重点关注。建模时主管保持等壁厚空心圆管形态，端部保留通径开口，可与上下游直管对接或焊接法兰；三个侧孔则直接在管壁上加工出NPT锥螺纹，螺纹沿孔口轴向延伸，锥度配合聚四氟乙烯生料带或管螺纹密封胶即可实现密封，无需额外加装焊接接头。

NPT螺纹的选用决定了侧接口的装配特性。锥管螺纹依靠牙型过盈形成密封，适合中低压流体管路；建模时需要准确表达螺纹大径、小径沿轴向的锥度变化以及牙顶牙底轮廓，侧孔与主管外圆相交处的相贯线也要完整还原。三个接口间距并非均匀装饰，而是为装配预留操作边界：相邻接口之间要能容纳扳手拧紧支管接头，避免接头互相干涉；最外侧接口与主管端面也要留出足够距离，保证端部对接焊缝或法兰螺栓不与侧接支管冲突。

实际布置时，主管通常水平固定在支架或管夹上，侧壁螺纹口朝向操作面，支管从上侧或斜侧旋入。由于开孔后主管横截面被削弱，支撑点宜避开孔位正下方，尽量落在孔间实体段或靠近端部的位置，以降低孔桥处附加弯矩。若用于压力较高或交变载荷工况，还可在开孔区域外部补强，或在三维布局阶段校核壁厚与孔桥宽度。模型把主管内外圆柱面、端部环形端面、三个侧孔内螺纹以及相贯过渡区域都做了连续表达，便于在装配中检查支管旋入深度、接头外形与周边阀门、压力表、软管的空间关系。

对于设备选型和管路设计人员而言，这种歧管的价值在于把分散连接转化为集成连接。主管通径负责主流量通过，侧口NPT接口用于接入压力表、温度传感器、排污阀、分支软管或小型设备供液管路；当多路分支需要统一供排介质时，一根带侧螺纹的厚壁管即可承担集流与分配功能。三维建模过程中需同时保证钢管外径、内径、壁厚、侧孔孔径、螺纹规格和接口中心距的协调，任何一个尺寸偏差都会影响密封螺纹旋合或支管装配。整体结构没有复杂曲面，却对相贯孔、锥螺纹和安装边界的准确性要求较高，是流体管路集成设计中典型而实用的支管构件。
