弯管平行轴挠性旋转传动机构

在轻工包装线、小型输送工位以及需要跨避让空间传递旋转动力的场景里，刚性联轴器往往受限于两轴必须严格同轴的约束，一旦机架存在装配偏差、中间需要穿过管线或避让其他部件，常规直连方案就会带来额外的改轴、改架成本。这套多弯管并联的挠性传动结构，正是针对平行偏置且存在空间弯折路径的动力传递需求搭建，核心作用是把输入端圆盘的旋转运动，通过一组呈弧形排布的弹性管杆件同步传递到输出端圆盘，完成扭矩在非直线路径下的连续输送。

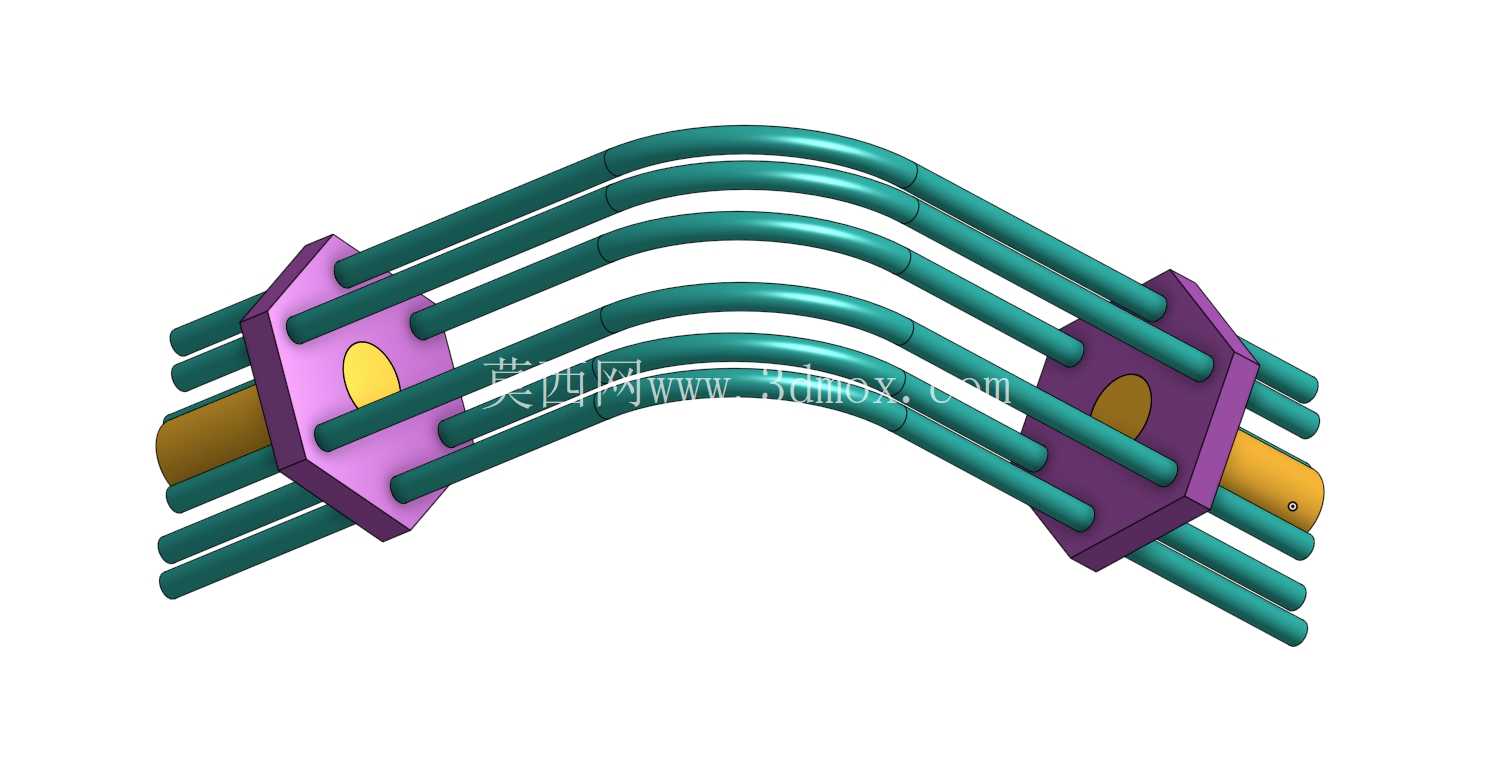

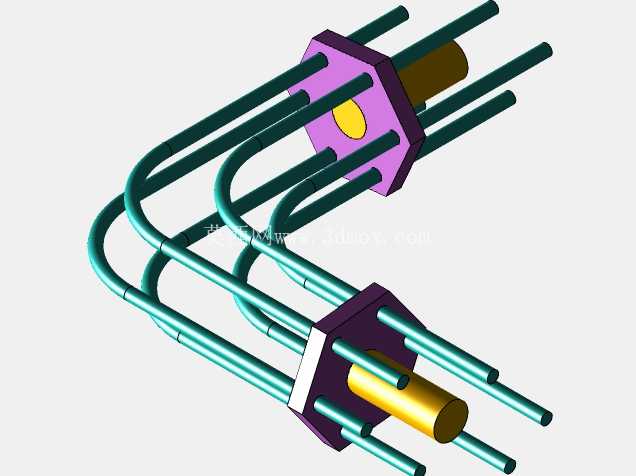

从实际功能特性来看，结构没有采用齿轮、同步带这类常规啮合或挠性件，而是选用六根相同曲率的弯管作为传力载体，两端分别插入两侧六边形端盘对应的孔位中，输入端轴头与输出端轴头保持平行布置。弯管自身具备一定弹性变形能力，在端盘带动管端做圆周回转时，每根弯管会随两端点位的周期性偏移产生连续弹性挠曲，依靠管材的抗弯刚度与孔位约束，把输入端的角位移同步映射到输出端。多管沿端盘周向均布的形式，让单根管件承受的交变应力被分散，回转过程中径向力相互抵消，运转时端盘不会受到单侧偏载，传动平稳性远优于单根软轴方案。

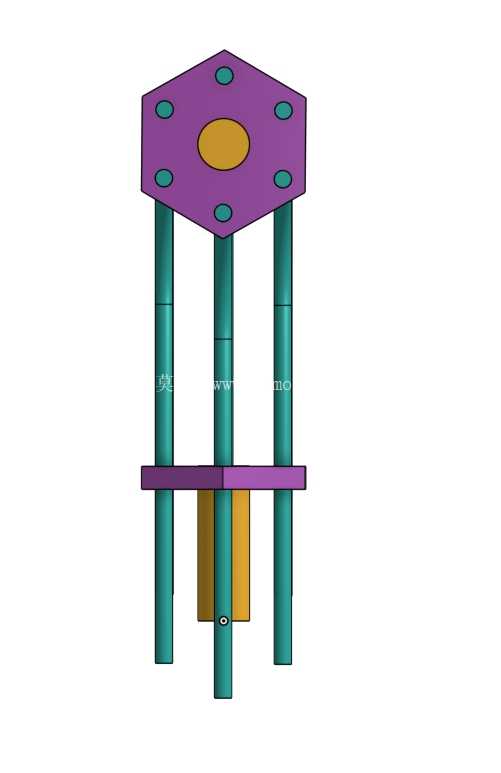

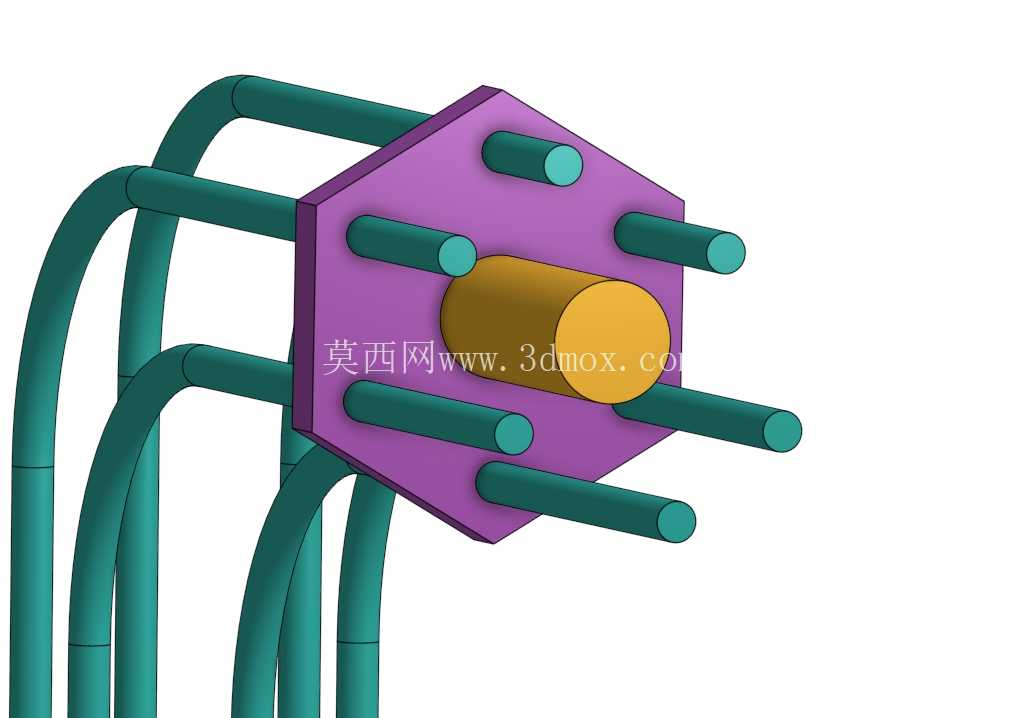

设计思路上，端盘采用六边形外轮廓而非圆形，一方面是在六个角点附近预留管孔安装位置，保证各管插入端的分度圆直径一致，相邻管件之间留有均匀间隙，弯管弧形段在往复挠曲过程中不会发生相互摩擦干涉；另一方面六边形盘面加工时找正基准更直观，铣削六面后即可以此为基准钻削轴向管孔与中心轴孔，孔位的位置度更容易保证。中心轴孔与外接传动轴采用过渡配合，轴端伸出盘面的长度预留了联轴器或带轮的安装空间，现场对接动力源时不需要额外加长轴件。

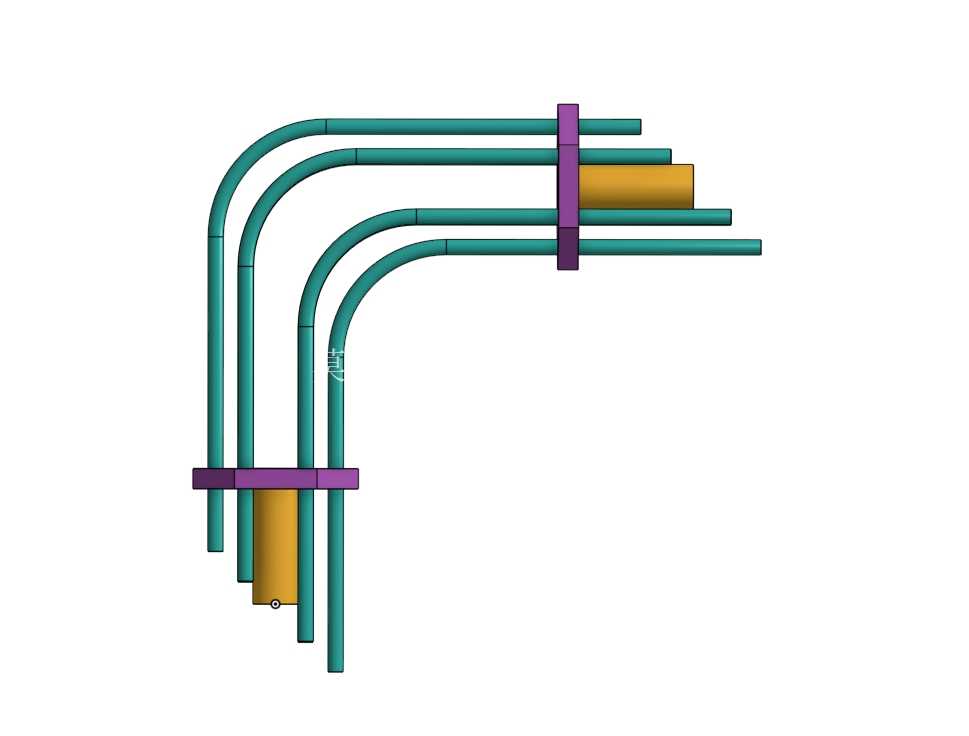

建模过程中首先确定两端盘的中心距与平行度基准，再根据两盘之间需要避让的空间高度绘制单根弯管的中心轨迹：整段轨迹由两端直线插段与中间大圆弧段相切拼接而成，圆弧曲率半径经过校核，保证弯管在最大回转偏摆量下的弯曲应变处于管材弹性极限以内，避免长期运转出现塑性变形。随后沿中心轨迹扫描生成等径管体，按照端盘上六个均布孔位做圆周阵列，装配时逐根校验管端与孔位的同轴度，确保所有管件初始安装状态一致，不会出现某一根管预紧力过大、提前疲劳失效的问题。

安装边界方面，整套机构的轴向总长度由弯管弧形段的跨度决定，径向最大轮廓尺寸为端盘六边形的对边宽度，现场布置时需要在弧形弯管的上下两侧预留出足够的挠曲活动空间，该空间内不能布置刚性支架、管线等固定部件，防止管件回转摆动时发生碰撞。两端轴头的同轴度公差可适当放宽，相较于刚性联轴器要求的高精度对中，该挠性结构可补偿两轴间少量的平行度误差与轴向错位，降低机架焊接加工的精度要求。这类结构尤其适用于低速、小扭矩的演示装置、轻工进给机构以及空间受限的小型设备动力传输场景，管件可根据传递扭矩大小更换不同管径或不同弹性模量的材质，维护时仅需拆换磨损弯管，端盘与轴件可长期重复使用。
