交错互锁方形连接管道结构件

这套交错互锁的方形连接管道构件，最初是在梳理通讯设备内部走线防护方案时萌生的设计思路。通讯机柜、户外通讯终端以及小型信号转接设备内部，往往需要同时布设多组信号线缆、弱电线缆与配套防护管路，常规直连式管道只能沿单一平面排布，遇到设备内部框架纵横交错、预留走线空间被安装立柱分隔的工况时，单根直管要么需要额外加装大量弯头转接，要么会和周边钣金支架、固定座发生硬干涉，既增加装配环节的零件数量，也会让后期线缆检修抽拉时出现多处卡滞点。

从实际使用场景来看，这类弯折互锁的方形管路构件，主要作用是在有限的设备腔体内部完成多路径管路的空间穿插，既可以作为硬质走线护套保护内部线缆不受金属锐边磨损，也可在小型流体循环、气动信号传输的通讯配套设备里作为介质流道使用。设计阶段最先敲定的是管路的截面规格，方形截面相较于圆形管路，在贴靠机柜内壁、钣金安装面布置时贴合面积更大，不需要额外设计弧形适配支座，直接通过管身平面就能用扎带、压片完成固定，安装边界的控制难度明显降低。

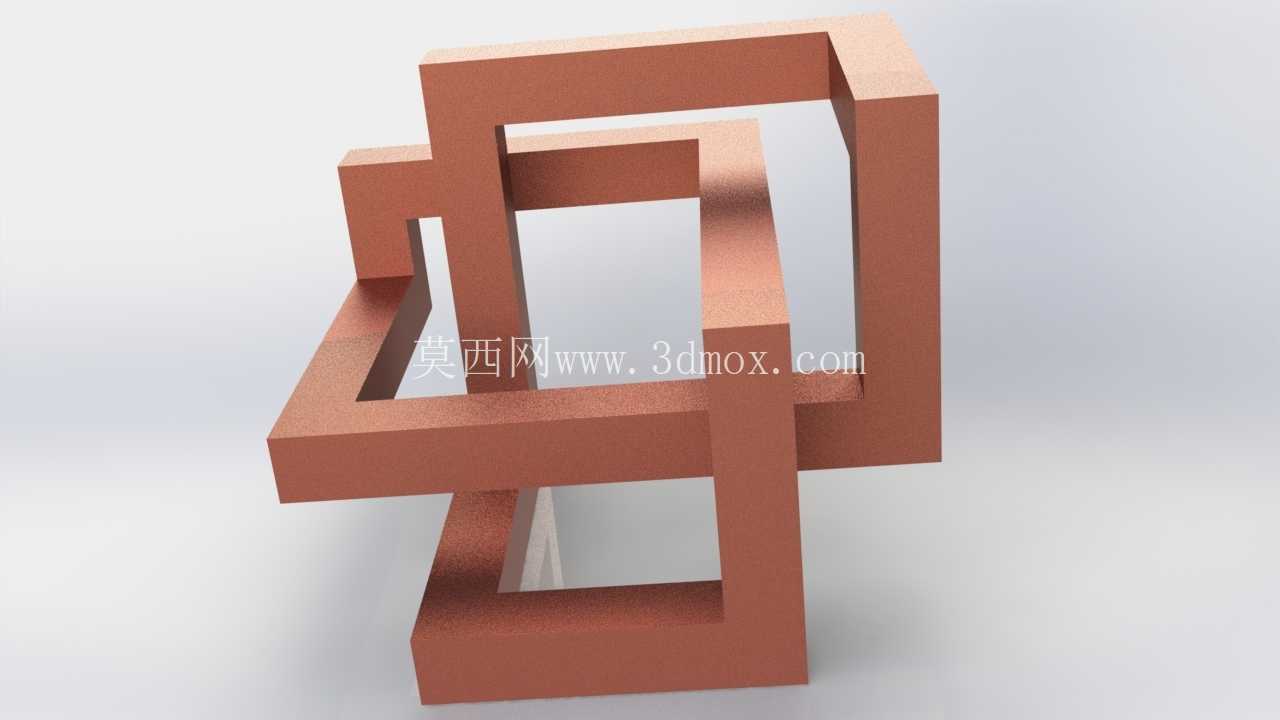

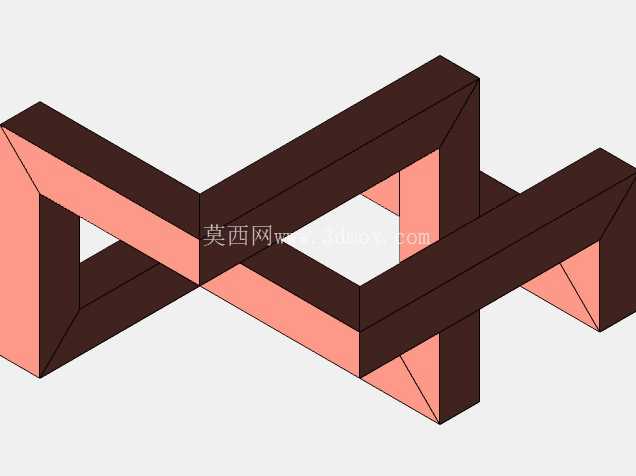

整体结构采用两组方形框状管路在三维空间内互相穿插咬合，没有采用传统管路对接常用的法兰、快插接头结构，而是通过连续的实体弯折形成闭环互锁形态。在建模过程中首先绘制单根方形管的中心走向路径，路径在X、Y、Z三个方向分别设置90度弯折段，每一处弯折的内圆角都根据管路壁厚做了同步匹配，避免弯折位置出现壁厚骤减、应力集中的问题。两组管路的穿插间隙经过反复校核，既保证相邻管壁之间保留均匀的装配间隙，不会在实体生成时出现特征融合、布尔运算报错，也不会因为间隙过大导致整体结构松散，失去互锁定位的作用。

外形尺寸方面，整套构件的外轮廓控制在小型通讯设备内部安装空间的允许范围内，单根方管的外边长、壁厚参数都参照常规通讯走线护管的通用规格选取，管身的所有外棱边都做了小尺寸倒角处理，一方面消除加工后残留的锐边，避免装配工人操作时被划伤，另一方面也能降低线缆穿设过程中被棱边割破绝缘层的风险。安装边界上，构件的三个轴向投影都没有突出额外的安装耳、接头结构，整体占用空间和管路实际走线空间完全重合，不需要在设备内部预留额外的操作余量，哪怕是腔体内部剩余的零散异形空间，也能顺利放入完成布设。

从结构特性来看，这种互锁形态的管路构件不需要额外加装固定连接件，两组管道互相形成限位，在设备受到运输振动、工作微动影响时，不会出现单根管路移位、转动的情况，管路的走向位置始终保持设计初始状态。和传统多段弯头拼接的管路方案相比，一体化弯折的结构内部没有拼接接缝，作为走线护管使用时，内壁全程顺滑无台阶，线缆穿设过程中不会在接缝位置出现卡阻；作为流体或气动信号通道使用时，没有接缝泄漏风险，也不会因为接缝处的流道突变产生额外的压力损失。

设计过程中也充分考虑了加工成型的可行性，若采用塑料挤出后弯折成型，方管的弯折段壁厚均匀性可以通过模具型腔的补偿设计得到保证；若采用金属板材折弯焊接成型，每一段直边的折弯线都和管身截面保持垂直，焊接位置可以设置在管身的非配合面，不会影响两组管道的互锁穿插。在设备装配环节，这套构件可以提前在外部完成两组管道的穿插组合，整体放入设备腔体后一次性完成固定，相比逐段拼接管路的作业方式，装配耗时大幅缩短，后期需要增减线缆时，也可以直接沿着顺滑的管腔抽拉线缆，不需要拆解多段连接接头，日常维护的操作难度明显降低。

针对通讯设备内部常见的电磁干扰防护需求，方形管身的平面结构也方便后续粘贴屏蔽磁片、接地铜箔，不需要像圆管那样额外制作弧形适配衬垫，屏蔽材料粘贴后不会出现翘边、贴合不实的问题，进一步拓展了这套连接管道构件的适配场景。
