消防水管快速连接适配接头结构

现场供水线路里，这类带两侧扳耳的快速接头承担着软管与固定管路之间的快速对接任务，常见于消防水带接驳、市政洒水车出水端、厂区临时输水系统以及应急救援供水干线。接头本体采用回转体加对称锁耳的布局，中部为内螺纹通径，端面嵌入密封垫圈，外侧两个凸起扳耳用于与配对接头的卡槽旋合锁定；对接时将两端卡口对位后旋转小角度，扳耳滑入锁紧槽，垫圈被轴向压紧，即可在带压工况下形成可靠密封，脱开时反向旋转即可快速分离，无需额外工具，适合火场、抢险等操作时间紧张的场景。

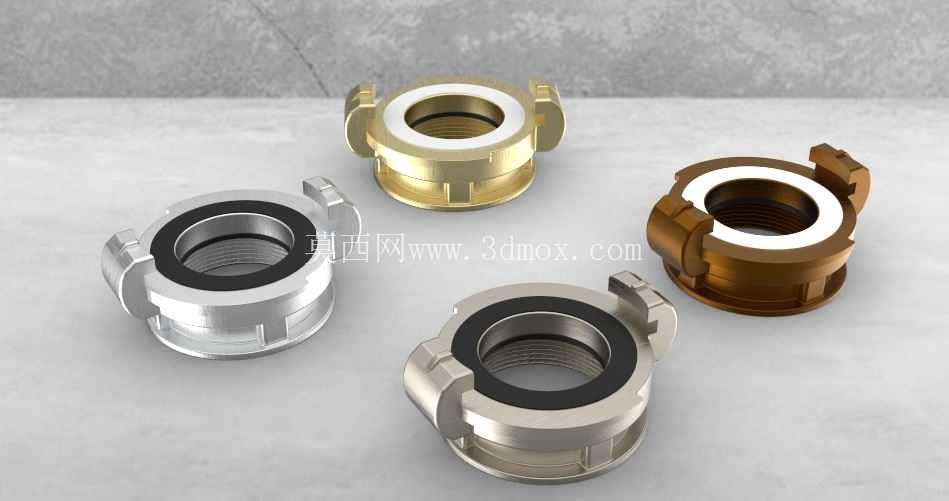

从结构设计角度看，建模先以旋转特征构建接头主体，确定内螺纹孔径、外壁台阶和端面密封槽；再在本体两侧拉伸生成锁耳，对耳根部做圆角过渡，避免反复扳动时应力集中。密封槽尺寸需与橡胶垫圈压缩量匹配，垫圈装入后略高于端面，旋合后产生轴向压缩，既保证低压不渗漏，也避免压缩过大造成旋紧困难。不同外观材质对应黄铜、不锈钢及表面处理钢件，建模时通过外观配置区分，内部连接尺寸保持一致，便于同系列互换。

安装边界方面，接头一端通过内螺纹与水泵、阀门或固定水管螺纹端连接，另一端通过快速卡口与水带接头配对；选型时需核对通径、螺纹规格和卡口标准，保证流量匹配。外轮廓上两个扳耳形成径向突出，布置管路时要预留手部旋转空间，接头两端对接处应保留直线管段，避免软管过度弯折影响密封。螺纹端装配时需控制旋入深度，既保证足够啮合长度，又不能顶到内部流道造成通径缩小。

使用过程中，密封垫圈属于易损件，长期受压、摩擦或老化后会出现表面压痕、开裂，建模时将垫圈作为独立零件，便于替换；锁耳与卡槽的配合面要控制间隙，间隙过大会在水压脉动时产生松动，间隙过小则对接卡滞。本体壁厚围绕内螺纹和密封面设计，既要承受供水压力，也要兼顾减重和材料成本；黄铜件耐蚀性较好，适合水环境长期使用，钢制件强度更高，不锈钢件则在腐蚀性供水场景中更稳定。

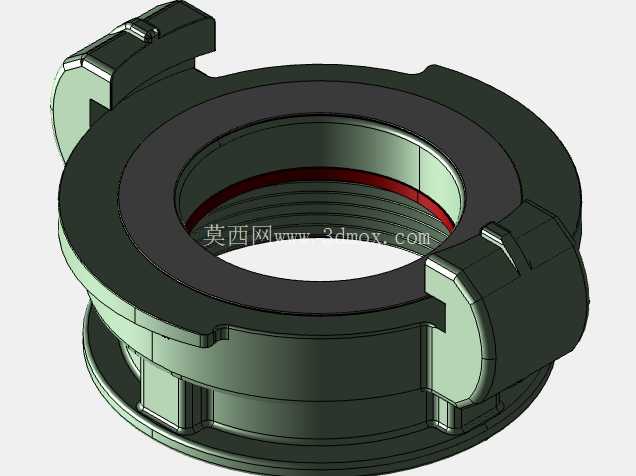

三维结构完整表达了内部流道、螺纹段、密封槽、外侧锁耳和端面形态，可用于水带接口选型校核、管路装配干涉检查以及快速连接机构的结构参考。在整机或管路布置中，该接头位于软管与刚性管路的转换位置，其外形尺寸直接影响相邻管线间距和操作空间；对称锁耳设计使正反操作方向明确，现场人员戴防护手套也能完成对接。流道内部保持平滑过渡，减少输水时的局部阻力，端面密封结构把泄漏点控制在接合面，维护时只需检查垫圈和锁耳磨损情况，不必拆卸整段管路。
