快插式同轴管道耦合连接接头

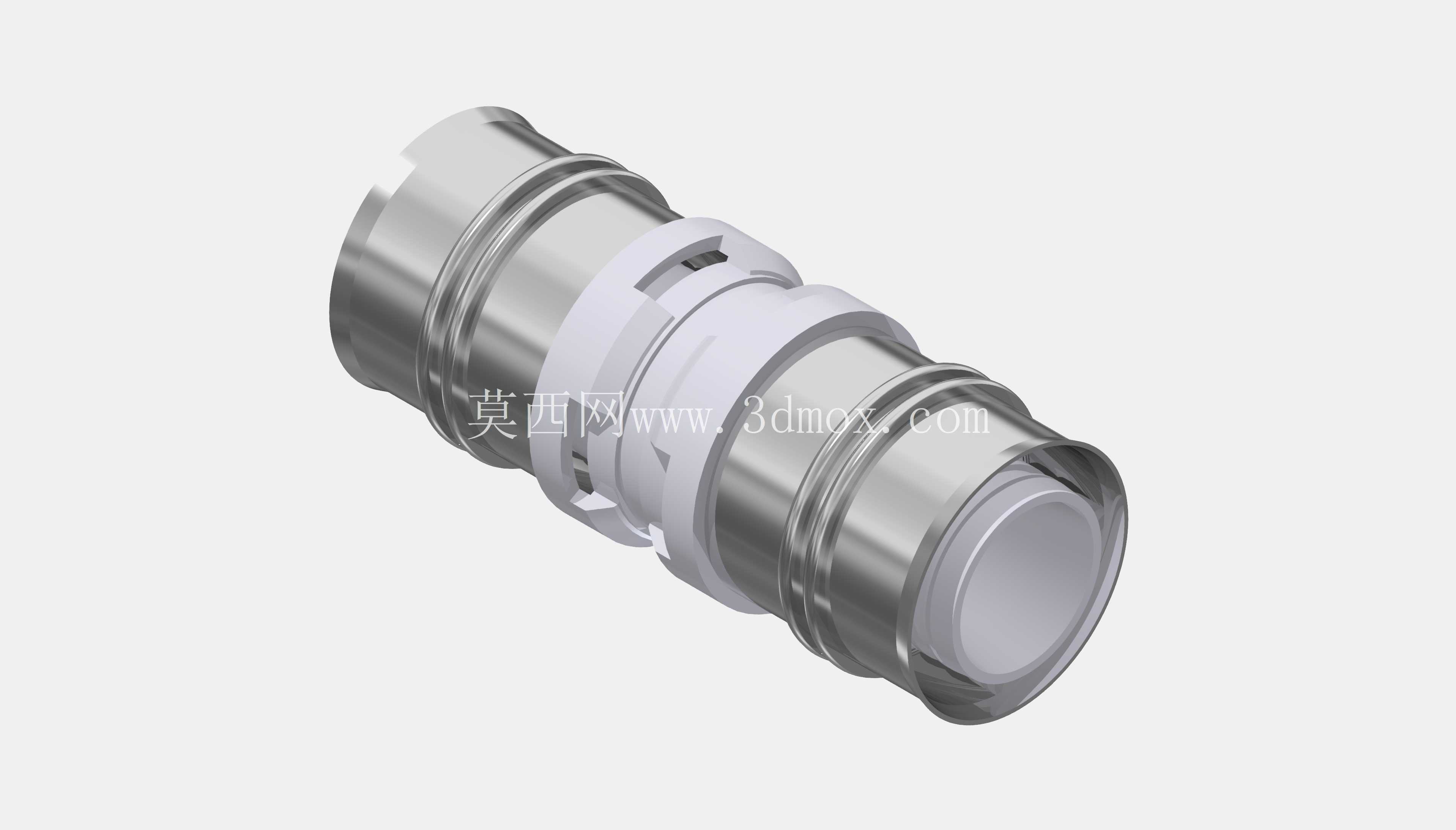

这套快插式同轴管道耦合接头，是面向流体管路快速对接场景开发的连接件，整体采用两端对称的金属筒体结构，中间设置白色锁紧定位环，无需额外工具，仅需按压两端即可完成两段管道的连通装配，在气动回路、低压流体输送、实验台管路、设备外接管线等需要频繁拆装管路的工况中十分常用。

从实际使用逻辑来看，这类耦合接头最核心的诉求是拆装效率与密封可靠性的平衡。现场维护人员在更换管路、切换工位或者检修阀组时，往往不希望携带扳手逐颗拧动螺纹，快插结构把传统螺纹旋合的多圈动作压缩为一次轴向插入，配合内部的卡爪与密封圈，插入到位后自动锁止，拆卸时按压端部释放环即可拔出管道，单次接合作业能在数秒内完成。中间的白色环体正是释放与定位的关键受力件，建模时需要单独体现它与金属筒体之间的环形间隙、台阶配合面以及周向的卡扣槽口，这些细节直接决定了装配动画与干涉检查的准确性。

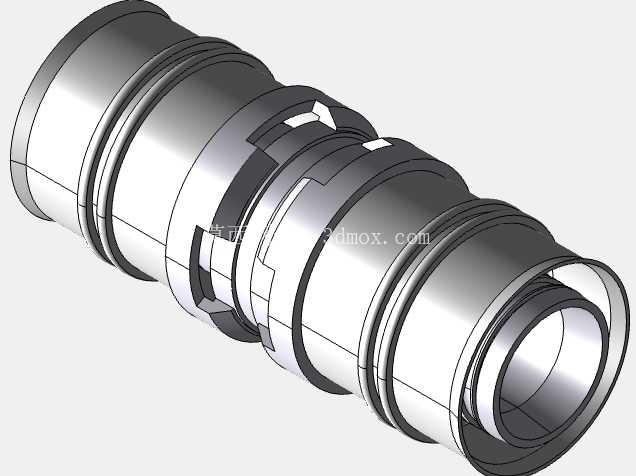

结构布局上，接头沿轴线呈贯通式布置，两端为规格一致的插接端口，筒体外壁加工有多道环形凸筋与滚压槽。这些环槽并非装饰：靠近端口的凹槽用于容纳O形密封圈，形成管道外壁与接头内壁之间的径向密封；中段的阶梯环面则为内部卡簧、撑爪提供轴向限位，防止带压工况下管道被流体推力顶脱。金属筒体两端做了倒角与收口处理，端口略带锥度，引导管道顺利插入，避免锐边割伤密封圈。整体外形为回转体为主、辅以局部开槽卡扣的组合特征，建模时适合采用旋转特征生成主体轮廓，再通过圆周阵列与拉伸切除完成卡爪窗口、定位缺口等结构。

关于外形尺寸与安装边界，接头沿轴向具有一定长度，径向最大轮廓出现在中间白色释放环位置，布置管路时需要在接头两端预留出手指按压释放环的操作空间，不能将其紧贴墙板或其他管件安装，否则拆卸时无法按压到位。两端插接深度需要在三维布局中明确标注，管道插入后应抵达内部止推台阶，若插入深度不足，卡爪未能咬合管道外壁，承压时容易脱落泄漏。由于接头为同轴直通构型，流体在内部沿直线通过，流道转折少、压降低，适合对流量连续性要求较高的回路；选型时需核对两端适配的管道外径，保证插接端口尺寸与管材规格一一对应。

设计思路层面，这套结构把密封、锁紧、释放三种功能沿轴向分段集成：端口段负责导向与密封，中段卡爪负责单向锁止，白色环体负责按压释放，各零件分工清晰。金属筒体一般采用不锈钢或铜合金加工，兼顾耐腐蚀与结构强度，白色释放环多采用工程塑料，表面光滑、按压手感好且具备一定弹性。在三维建模过程中，需要重点保证内外壁的同轴度、环槽宽度与密封圈线径的匹配，以及卡爪窗口与释放环斜面的配合关系；配合斜面的角度直接影响按压力度，角度过小则拆卸费力，角度过大则锁止不可靠。

应用场景上，这类耦合接头广泛出现在自动化设备的气路分配、冷却水管路、真空吸附回路以及检测仪器的外接管线中，凡是需要反复接通与断开、又要求接合后不泄漏的管路节点，都可以采用这种快插耦合方案。建模交付时应将金属筒体、释放环、内部密封圈、卡爪等零件分别建出并完成装配，保留各配合面的间隙，便于后续做爆炸视图、装配示意以及选型校核。
