带操作平台的大型立式承压罐体设备

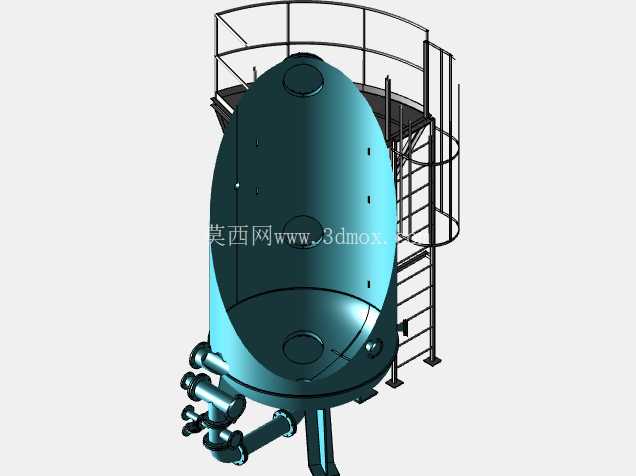

这套立式承压罐体的三维结构，在化工、食品发酵、水处理以及制药配料工段都十分常见，公称通径达到DN2200，属于中大型静置工艺设备。整套结构并非单一筒体，而是把罐体本体、顶部环形操作平台、外侧直爬梯带护笼、底部支撑支腿以及多路工艺接管整合在一起，建模时需要同时兼顾容器本体的承压逻辑和外围钢构的安装干涉，这也是现场布置最容易出问题的部分。

从实际用途来看，这类罐体既可以作为反应釜完成物料混合、反应与保温停留，也可作为储罐、混床或者发酵罐使用。筒体下部采用椭圆形封头，顶部同样配置封头结构，封头上预留人孔与工艺管口，方便人员进入内部检修，也满足进料、排气、仪表安装的接口需求。罐体侧壁分布多组接管，底部集中布置多路进出料管道与阀件连接端，管路走向在模型中已经按操作侧排布，避免后期配管时与支腿、爬梯发生碰撞。

设计思路上，罐体主体优先满足承压与容积要求，DN2200的内径决定了单台设备的处理量，筒体高度结合封头深度形成有效容积；外围钢构则围绕人员操作安全展开。顶部平台采用环形格栅板面，外围设置双道护栏与踢脚板，平台支撑通过牛腿与罐壁或者独立立柱连接，既减少罐体壁板的局部载荷，也保证操作人员在顶部操作人孔、阀门、仪表时有足够站立空间。外侧爬梯带圆形护笼，梯步间距、护笼笼圈高度均按固定式钢梯的常规工程习惯设置，从地面一直延伸至平台入口，爬梯中段设置休息过渡段，降低长距离攀爬风险。

外形尺寸与安装边界是布置这类设备时必须重点核对的内容。罐体本体直径约2.2米，加上顶部平台外扩宽度后，设备最大外径会明显增大；爬梯沿罐体一侧向外伸出，护笼外缘与平台栏杆共同构成设备的最大轮廓。底部支腿采用多根均布支撑，支腿底板预留地脚螺栓固定面，安装时需要在混凝土基础上预留预埋板或者地脚螺栓孔，支腿之间的跨距决定基础开孔位置。底部管道从下封头侧向引出，多路管口集中在操作侧，设备就位前就要核对管口方位，保证与车间主管廊、泵阀组的对接方向一致，否则现场强行配管会产生额外应力。

结构细节上，筒体壁板上的小直径接口可用于液位计、温度计、取样阀或者压力表安装；封头上的人孔采用回转盖形式，周边布置紧固螺栓位。平台与罐体之间留有装配间隙，避免焊接变形后出现贴合不良；爬梯与平台连接处设置过渡踏步，护笼在平台入口处断开并做安全防护。支腿与下封头之间设置加强筋板，把罐体满载时的垂直载荷均匀传递到基础。对于建模人员而言，这类设备的难点不在单一零件造型，而在于多专业协同：容器壁厚、封头曲面、管口方位属于设备专业内容，平台格栅、护栏、爬梯属于钢构专业内容，底部管道与阀件又牵涉配管专业，三者在同一三维环境中需要反复检查净空，尤其是平台上方操作空间、爬梯与管道的安全距离、支腿与基础的对应关系。

现场使用时，操作人员通过爬梯登上顶部平台，完成人孔启闭、顶部阀门切换和仪表校验；罐底多路管道则负责物料进出、排污以及旁路循环。罐体立式布置能够节约车间占地面积，同时借助重力实现底部排料，减少残留。整体结构把工艺容器与检修附件完整呈现，可用于设备布置校核、钢结构二次设计、管口方位确认以及施工交底，帮助工程人员在制造前发现平台与管线、支腿与基础、爬梯与操作面之间可能存在的干涉问题。
