立式搅拌反应罐带减速驱动成套结构

这套立式搅拌罐体结构主要面向化工配料、医药中间体配制、食品浆料调和以及小型水处理药剂制备等场景，用于在密闭筒体内完成物料混合、溶解、稀释、反应和保温循环。设备整体采用直立圆筒形罐体布置，顶部设置驱动安装平台，侧面布置多组工艺接管，底部集中出料，适合安装在车间框架平台或独立支腿基础上。

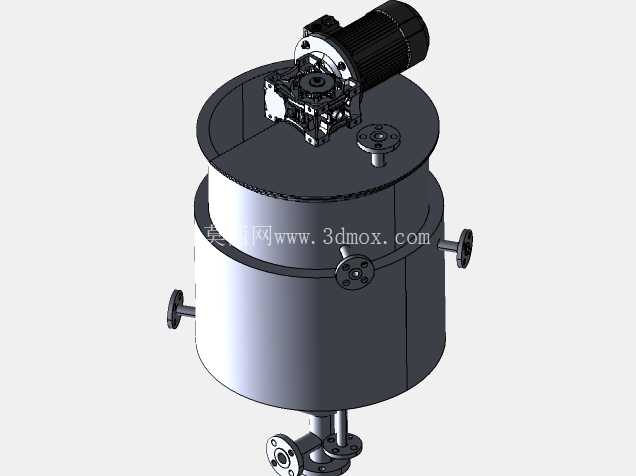

从结构组成看，罐体上部为椭圆形或平盖式封头区域，顶盖承载减速电机、搅拌轴支承座以及检修开口。驱动部分由黑色电动机、减速箱体和联轴器组成，电机横向偏置后通过减速机构降低输出转速，使内部搅拌轴获得较大扭矩。顶盖附近还设置了小型法兰口和手孔类接口，可用于加料、排气、观察、仪表接入或临时清洗。筒体侧面分布侧向接管和阀门连接位，部分接口采用法兰连接，部分采用带手轮的阀件结构，便于在运行中接入循环管路、温控介质管路或取样管路。

罐体下部采用锥形或圆弧过渡底，底部中央设置出料通道，出料管通过法兰与下游泵、管道或收集容器连接。这种底出式布置能够减少残料积存，尤其适合含粉体、颗粒或轻度粘稠介质的批次生产。筒壁外侧可见夹套或加强连接结构的接口位置，若用于温度敏感工艺，可在夹套中通入热水、冷却水、蒸汽或导热介质，实现加热、保温和冷却。侧面接管的高度并非随意布置，而是结合液位区间、循环流道和操作空间确定：上部接口多用于回流、排气或溢流，中部接口适合温控、取样和侧搅拌辅助，下部接口则偏向排净、放空和出料。

设计这类设备时，首先要明确工艺属性。物料是否具有腐蚀性，决定筒体、封头、搅拌桨和密封件的材料选择；物料黏度和固含量决定搅拌桨型、转速范围与电机功率；是否存在压力、温度或挥发性介质，则影响筒体厚度、法兰等级、密封形式和安全附件配置。模型中驱动单元位于顶盖中心偏置位置，维修时需要考虑电机重量、起吊空间和联轴器对中路径，因此顶部平台周围应预留拆装空间，不能将管道、桥架或支架紧贴驱动部件。

搅拌轴从减速机构输出端向下伸入罐体，轴端通常连接桨叶、涡轮、锚式或推进式搅拌构件。虽然外部模型重点展示罐体和驱动，但在实际工程中，内部桨叶直径与筒体内径的比例、桨叶离底高度、挡板设置以及轴的临界转速都直接影响混合效果。对于低黏度液体，推进式桨叶可形成较大循环流量；对于高黏度浆料，锚式或螺带式结构更有利于刮壁和消除死角；若物料需要快速分散，则可在罐内增加高速剪切头。罐体长径比也需要结合搅拌形式校核，过高的筒体可能导致上下层交换不足，过矮的罐体则可能降低有效容积并增加飞溅风险。

安装边界方面，设备竖直方向的最大尺寸由底部出料法兰、筒体高度、顶部驱动电机和检修空间共同决定。布置时不能只看罐体本体高度，还要在电机上方预留起吊和检修距离，在底部法兰下方预留阀门、管道弯头和排净操作空间。水平方向上，电机、侧向手轮、法兰管口和保温层都会占用外围空间，平台开孔或基础框架应按最大外轮廓考虑，并保证阀门手轮能够完全操作。侧面管道接口与钢结构立柱之间需留出扳手空间，法兰螺栓应能够从两侧穿装和紧固。若设备带夹套，还需区分工艺管口与热媒管口，避免现场配管时交叉干涉。

从受力角度看，满载工况下罐体重量、物料重量、驱动装置重量和搅拌振动均由下部支腿或支承裙座传递到基础。底部接管不能承担额外管道重量，外接管路应设置独立支架，尤其在泵入口和蒸汽管路上，要避免热胀冷缩对罐壁接口形成附加弯矩。顶盖驱动区需要加强，因为电机启动、搅拌载荷波动和物料阻力变化都会在机座处产生交变力。搅拌轴穿过罐体的位置还要根据介质特性选择机械密封、填料密封或磁力传动结构，密封维护空间应在三维布置阶段提前保留。

在三维建模和选型复核时，可将该结构作为立式搅拌反应设备的总体布置参考：先按工艺容积确定筒体直径和直筒段高度，再依据搅拌转速和扭矩匹配减速电机，随后校核顶盖机座、人孔、接管、阀门、出料口和平台栏杆之间的空间关系。模型对外部接口、驱动外形和罐体比例表达较直观，适合用于方案汇报、设备布局、管路干涉检查以及成套撬装设计前期沟通。
