方形法兰90度弯管流体转向接头

该构件属于管路系统里的方向转接件，核心作用是在垂直于来流的方向完成90度流体转向，同时依靠端部方形法兰实现与设备壁板、阀组接口或者泵体出口的刚性对接，在水处理管路、液压站配管、通风除尘风道以及小型工艺管线里都十分常见。和常规圆形法兰弯头不同，这个方案把连接端做成整块方形板，四个角位预留通孔，安装时不需要额外焊接配对法兰盘，直接把方形贴合面压在设备预留的安装平面上，穿入螺栓锁紧即可，现场装配工序更少，对安装面的适配性也更强。

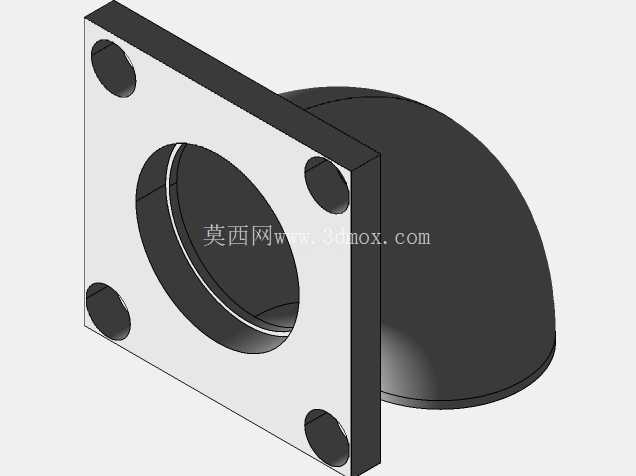

从结构布局来看，方形法兰板处于弯头的入口端，板体中心开出与弯管内径一致的通流孔，四个安装孔分布在板的四角，孔位避开中心流道区域，锁紧时螺栓的压紧力可以均匀作用在法兰密封面上，不会出现单侧压紧偏载导致的渗漏问题。法兰板和弯管段衔接处做了连续过渡，没有突兀的直角接缝，既降低了流道入口处的局部涡流，也避免了应力集中在板管交界位置。弯管部分采用平滑的90度圆弧曲率，内壁走向顺滑，流体经过转向时的压损比直角焊接弯头更小，输送含微小颗粒的介质时也不容易在转角处堆积淤积。

建模过程中首先确定通流内径作为基础尺寸，按照管路常用的弯曲半径比例拉出弯头中心弧线，再沿弧线扫掠出等壁厚的管体；端部法兰板以流道中心为定位基准，拉伸生成方形实体，四角安装孔按照标准螺栓间隙开孔，孔边到板边缘保留足够的压紧宽度，保证锁紧时法兰板不会出现边缘变形。法兰贴合面需要保证平面度要求，建模时将该面设为安装基准面，弯管出口端的端面与法兰面保持垂直关系，现场对接后续管路时可以直接对齐管口方位，不需要反复调整转角。

实际选型使用时，要先核对安装壁板上的螺栓孔间距是否和方形法兰的孔位匹配，法兰板的外轮廓尺寸不能超出设备壁板的可安装区域，避免和周边管线、机架筋板发生干涉。弯管出口端的朝向可以根据整机布管需求在建模阶段调整角度，方形法兰的四孔对称布局也允许整个构件在安装时旋转90度换向，适配不同的出线走管方向。密封方面可在方形法兰和设备壁板之间加装对应通径的密封垫，四个螺栓按对角顺序分步拧紧，让压紧力均匀覆盖密封面，应对水压或者低压油压工况都能保持可靠密封。

这类一体结构的弯头法兰件省去了现场分别焊接弯头和法兰的工序，管件的形位精度在成型阶段就得到保证，不会出现焊接变形带来的法兰面歪斜、管口错位问题。在紧凑的设备舱内部布管时，方形法兰的占用空间比圆形配对法兰更小，四个角的螺栓操作空间也更充裕，哪怕周边管路排布密集，也能顺利放入扳手完成锁紧作业。针对不同的输送介质，只需要调整管壁厚度和法兰板厚度参数，就可以衍生出适配低压通风、中压输水或者低压液压回路的系列规格，整体结构简单实用，没有多余的复杂特征，加工制造和装配维护都十分便利。
