带安装孔自行车拖车球形挂钩接头

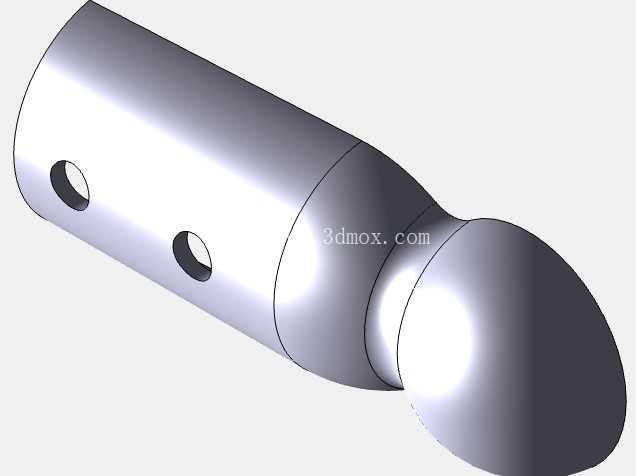

该零件面向自行车后拖挂系统使用，核心作用是在骑行车辆与小型拖车之间建立可靠的机械连接，使拖车能够跟随主车完成直线行进、转向和小幅颠簸补偿。结构主体由一端的圆柱夹持套筒和另一端的圆滑球头组成，中间通过渐变过渡段衔接，既保证连接区域的受力连续性，也避免外形突变带来的应力集中。球头部分作为拖挂铰接端，可与配套的球窝式牵引座配合，在水平转向和垂直俯仰方向提供一定自由度；这种结构在日常载物拖车、宠物拖车、露营小拖车以及儿童拖斗中较为常见，能够适应路面起伏时主车与拖车之间的角度变化。

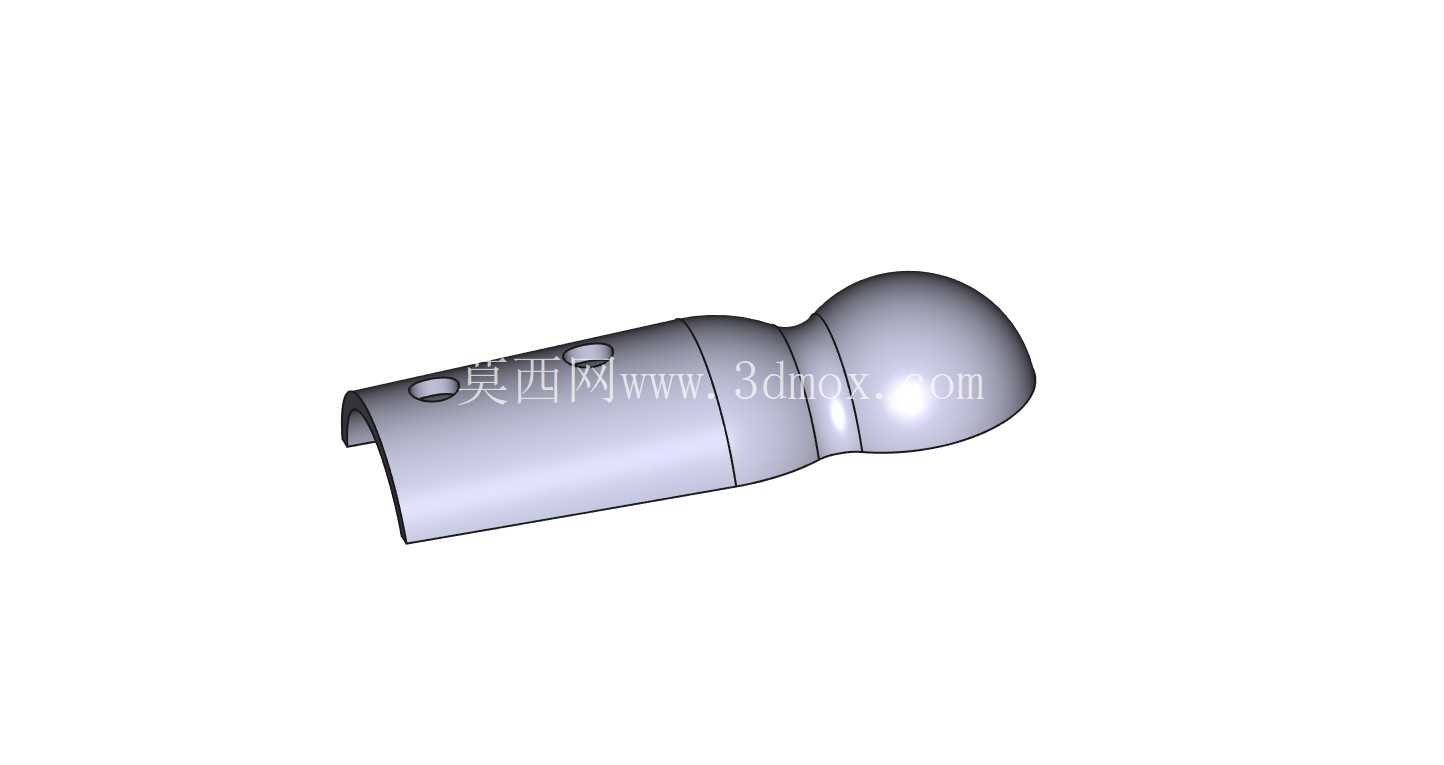

圆柱套筒端用于套入或贴合自行车车架、后轴支架或专用牵引臂，侧壁预留两个螺丝孔，可通过紧固件完成锁紧固定。孔位沿套筒轴向布置，装配后螺钉能够压紧内部杆件或安装轴，限制挂钩沿轴向窜动和周向旋转。对于实际选型而言，需要重点核对套筒内径、有效包覆长度、孔中心距以及球头外径，这些尺寸直接决定它能否匹配现有拖车牵引座和车架安装位。若套筒包覆长度过短，侧向受力时容易产生摆动；若孔位距离球头过近，则过渡段承受的弯矩会增大，长期使用中可能在孔边出现疲劳风险。

从受力路径看，拖车的牵引载荷先由球头传入过渡段，再经过圆柱套筒分布到安装孔和紧固件，最终传递到自行车后部支撑结构。球头表面采用连续圆弧造型，没有尖锐棱边，在与球窝配合时可减少局部卡滞，使转向动作更平顺。套筒开口端保留了装配导向空间，便于将零件套装到圆管或轴件上；端部壁厚在模型中表现为可承载的实体结构，适合在详细设计时根据管材规格进一步校核。侧壁螺丝孔周边应视为高应力区域，工程落地时通常需要控制孔边倒角、螺钉预紧力以及配合面粗糙度，避免压伤管壁或因松动产生敲击磨损。

设计思路上，该挂钩没有采用复杂的分叉支架，而是以一体化回转体为基础完成主要承载，外形简洁，加工方式可选择圆钢机加工、精密铸造或锻造后精加工。球头需要较高的尺寸一致性和表面质量，以保证与牵引座的配合间隙；套筒部分则更关注内孔与安装杆件的同轴度。若用于金属件，可在球头表面进行硬化或耐磨处理；若用于轻载场景，也可采用高强度铝合金或工程复合材料，但需重新评估孔位挤压强度和球头蠕变问题。

在整车布置中，该挂钩通常位于自行车后轮附近，安装高度会影响拖车的牵引姿态。球头中心过低时，拖车在爬坡或压过减速带时容易出现俯仰干涉；过高则会改变拖车鼻轮或支撑轮的载荷分布。建模时应保留球头中心、螺丝孔中心和套筒轴线作为关键基准，便于在装配中检查转向极限、轮胎间隙、挡泥板间隙以及驮包空间。周边还需考虑锁紧螺母、垫片或快拆结构的操作空间，不能只按单一零件外形判断可装配性。

该结构适用于轻中型自行车拖挂场景，重点传递水平牵引力并承受转弯时的侧向力矩。实际工程处理中，还应结合拖车总重、行驶速度、路面冲击和使用频率，对球头直径、套筒壁厚、螺钉规格及安全系数进行复核。三维造型上应确保球头与套筒同轴、过渡曲面光顺、孔位垂直于安装面，从而为后续工程图输出、干涉检查和样件试制提供准确基础。
