除尘系统斜接Y型变径通风管道

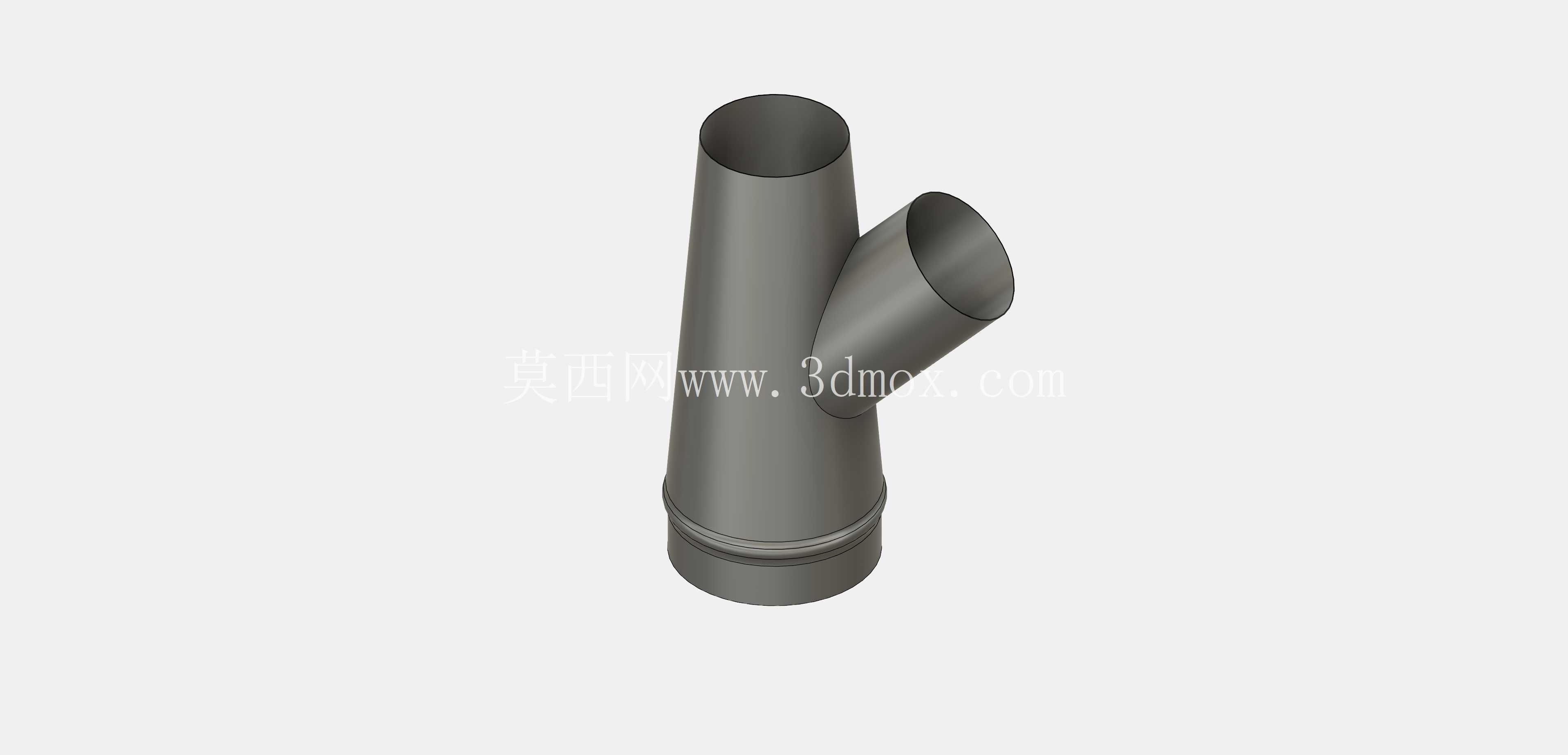

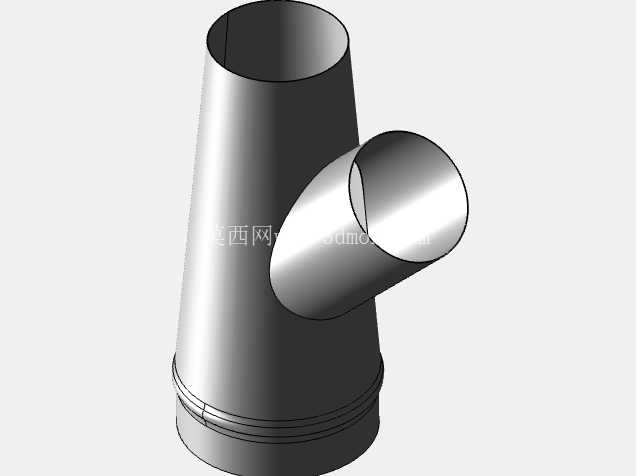

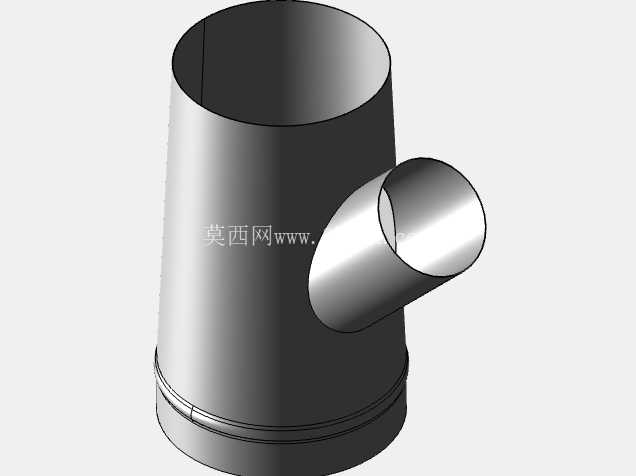

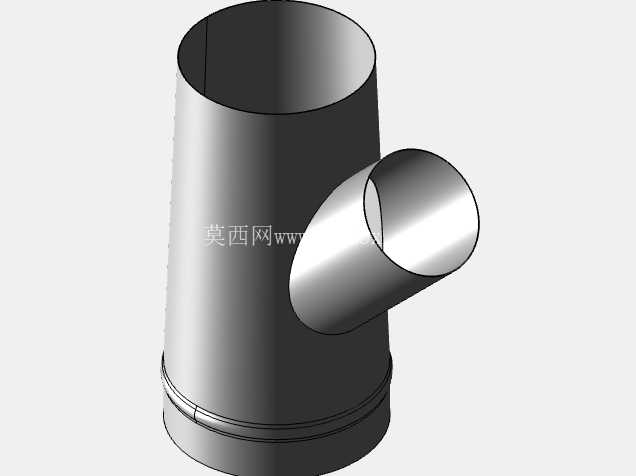

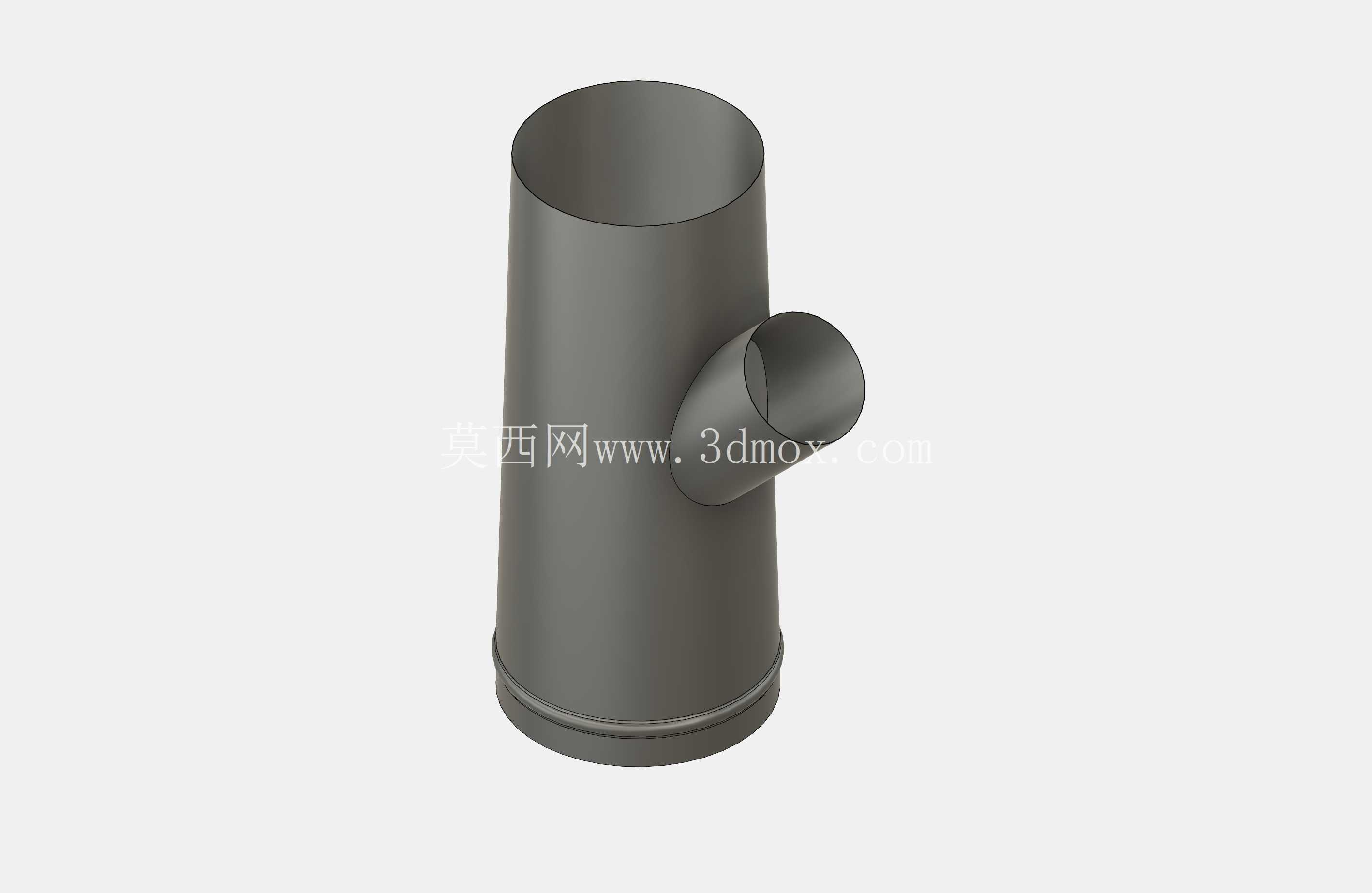

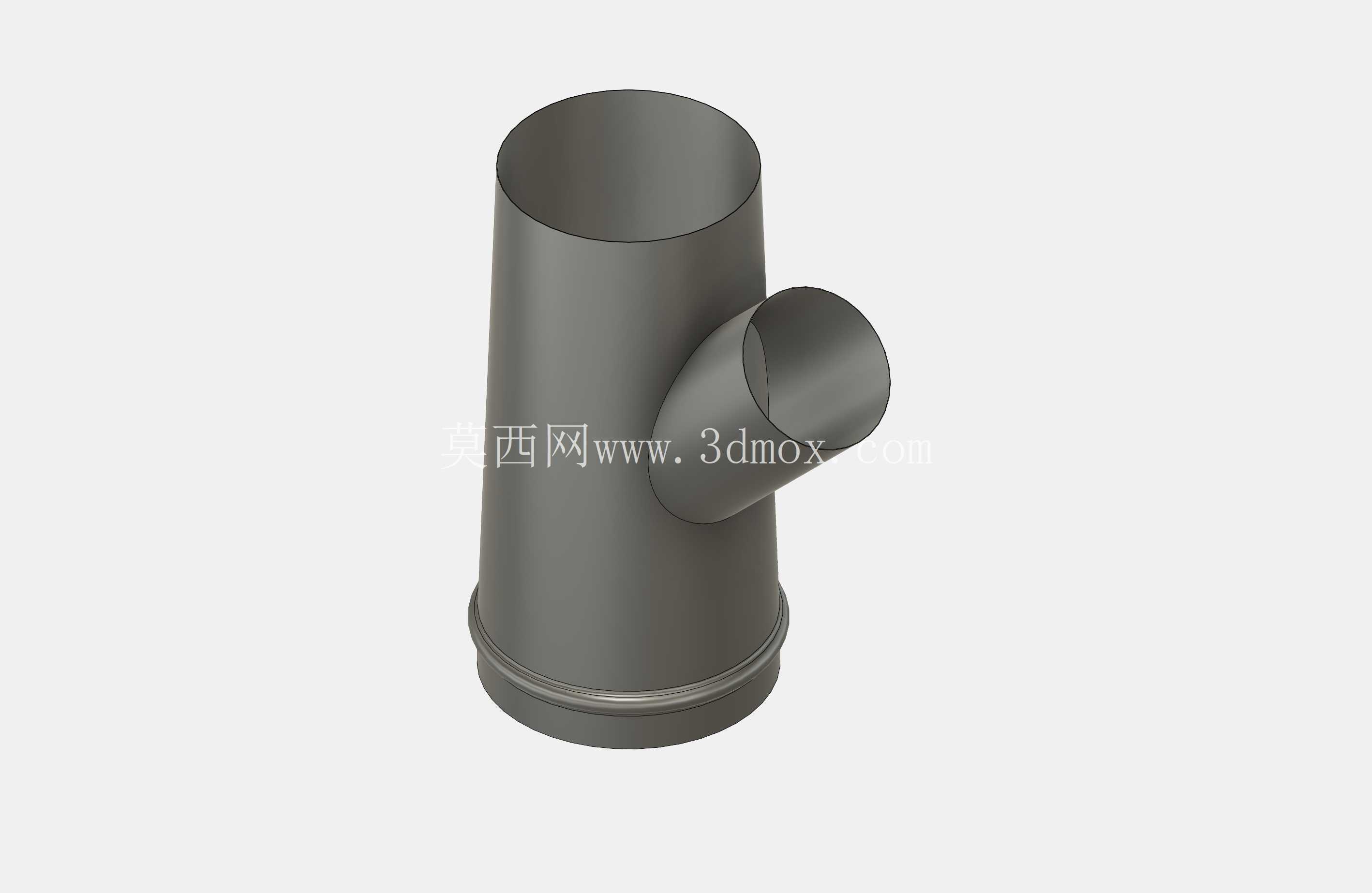

车间木工开料、金属打磨、粉体投料这类产尘工位，往往不会只靠单条直管把含尘气流抽走。主风管沿立柱或墙面贯通多个作业点，支风管从设备吸尘罩侧向汇入，三通节点如果处理不当，最容易出现局部阻力陡增、支管风量被抢、积尘堵管等问题。这个斜向Y型通风管件就是围绕除尘管网汇流工况搭建的，主体为一段竖向变径圆筒，侧面以圆滑过渡的斜支管接入，用于把支路含尘气流平顺导入主气流通道。

从现场布置看，竖向主管承担上下游管路连接，口径沿高度方向存在轻微收束，可配合不同断面的主风管逐级变径，避免整条管网全程采用大管径造成风速过低。粉尘在水平或缓倾管内沉降，很大程度与输送风速有关；管件下段保留卷边加强结构，既增加端口刚度，也为卡箍、抱箍或快装接头提供定位边界。侧面支管并非垂直正插，而是以顺流方向倾斜接入，夹角设计更贴近气流运动方向，含尘气流进入主管时不会正面冲撞管壁，涡流区和滞流区相应减小。

建模时先确定主管上下端口中心线与支管中心线的空间关系，再分别建立三段薄壁筒体。主管采用变径回转特征，支管通过斜向拉伸与主管求交，相贯线区域不能简单留成尖角，需要按钣金或焊接件的实际工艺补出过渡曲面。端口卷边、翻边或加强圈单独构建，便于工程图中剖切表达壁厚和装配间隙。对于薄钢板风管，壁厚方向在三维中应保持一致，相贯处的内表面也要连续，否则后续导入流体分析或展开下料时会出现碎面。

安装边界上，主管两端同轴度需要优先控制，竖向管道与固定支架之间应预留热胀冷缩和拆装余量；支管端口朝向吸尘罩或设备排风侧，中心线应尽量减少急弯。若支管紧邻弯头、变径或另一路三通，两股气流相互干扰会明显增加噪声和阻力，实际布管时通常在节点前后保留适当直管段。管件外表面没有复杂加强筋，适合采用镀锌钢板卷制、焊接后打磨，或按分段钣金件折弯拼焊；端口卷边可提高薄壁圆管抗变形能力，搬运和吊装时不易失圆。

在除尘系统里，这类Y型接头不只承担连通作用，还影响各支路风量平衡。斜接引入口能够引导支气流沿主管流向合并，降低直角三通常见的冲击损失；变径主管则配合管网风速控制，使粉尘在到达除尘器前保持悬浮状态。对于木屑、塑料颗粒、金属切屑等较重物料，管路底部若出现低速区，长期运行会形成堆积，因此三通下方过渡区应尽量圆滑，不建议留下水平台阶或内凸焊缝。

结构校核时，可重点关注三个位置：支管与主管相贯肩部的应力集中、端口抱箍夹紧后的局部变形、以及风机启停负压作用下的筒体稳定性。薄壁大直径风管在高负压工况下可能出现吸瘪，支架间距和管壁厚度需结合管径统一核算。三维模型把主管、斜支管、端口加强边作为独立特征表达，既能用于管路干涉检查，也能继续拆分为钣金展开件、焊接组件或铸造替代件。

选型对接时，应把上下主管口径、支管口径、支管夹角、端口连接形式和安装方向作为核心尺寸核对。模型呈现的是侧向斜交Y型汇流结构，适合多工位集中除尘、中央集尘管网、设备排风汇合等场景；在三维管路布置中，它可以直接作为节点件验证设备吸尘罩、支风管、主风管和支架之间的空间关系，减少现场返工。
