工业级喷雾干燥系统成套设备结构

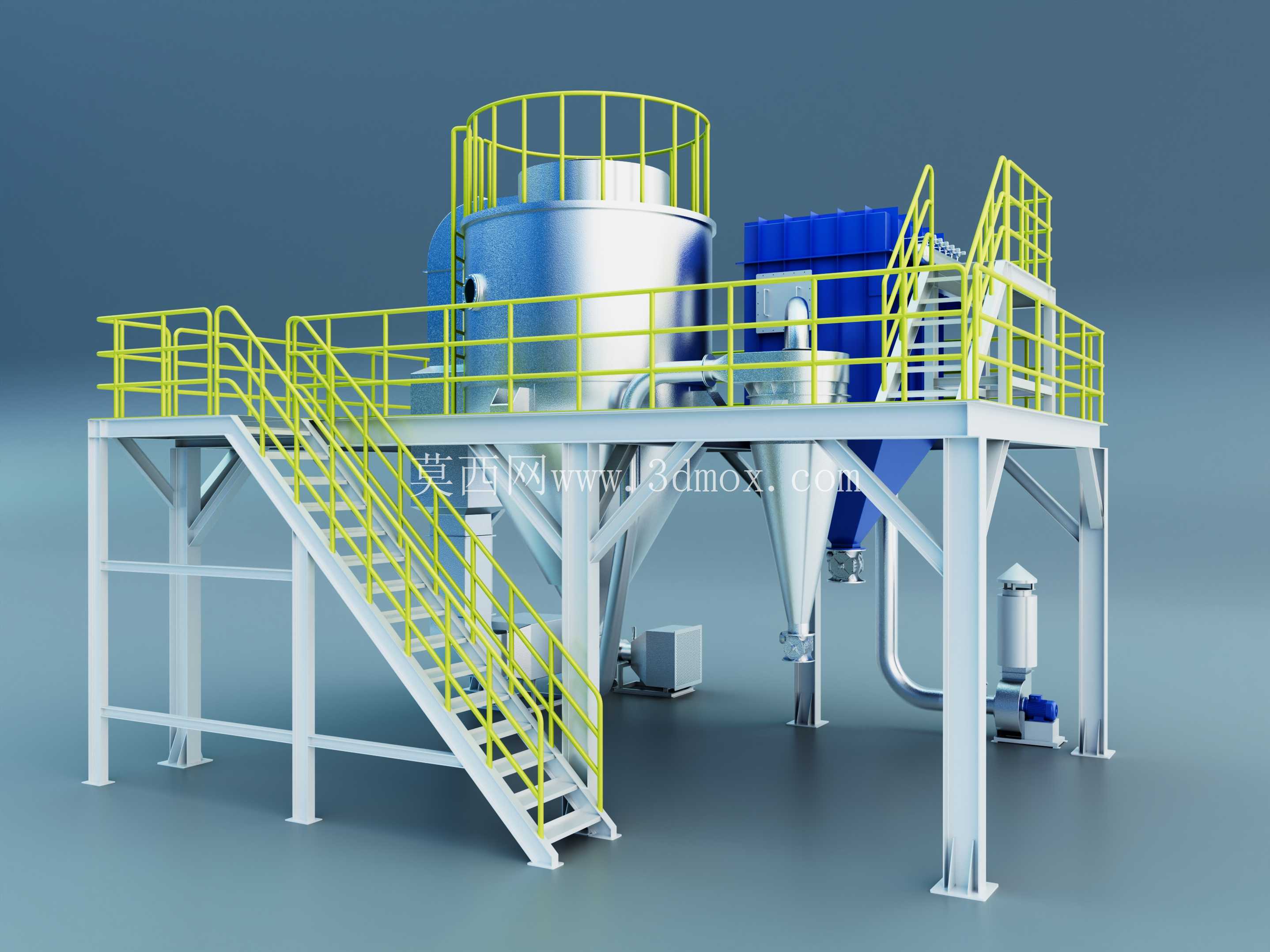

　　这套喷雾干燥系统的三维结构，完整还原了工业化干燥产线的核心组成与安装布局，可直接用于化工、食品、医药等行业的粉体干燥工序前期方案推演、结构校核与安装指导。从实际工程落地的角度看，整套设备采用高架钢结构平台承载核心工艺单元，平台主体采用H型钢作为主承重梁，搭配等边角钢做横向斜向支撑，所有连接节点预留标准螺栓孔位，现场安装时无需额外打孔焊接，可直接通过高强螺栓完成拼装，大幅缩短现场施工周期。平台一侧设置带双侧护栏的斜向爬梯，爬梯踏步采用防滑花纹钢板弯折成型，护栏高度符合工业操作平台安全规范，顶部操作区域四周设置1.2米高的安全护栏，护栏底部设置100mm高的挡脚板，避免工具、杂物从操作区坠落引发安全事故。

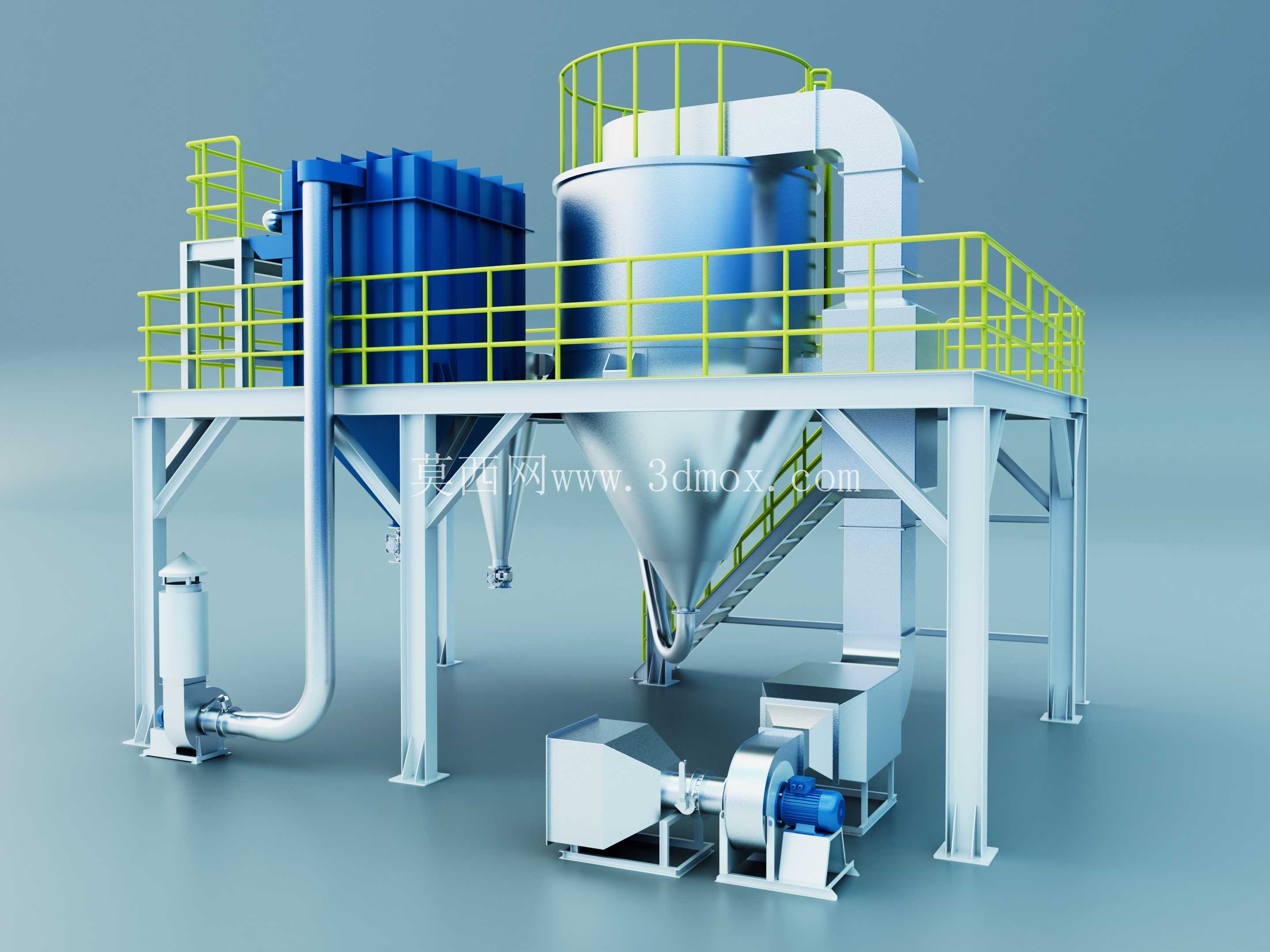

　　核心干燥塔采用立式锥底结构，直筒段为物料雾化干燥的主要区域，顶部预留雾化器安装接口，可适配压力式、离心式两种常见雾化器的安装需求，锥底段大角度倾斜设计，可保证干燥后的粉体物料依靠自重顺畅滑落至出料口，避免物料在塔壁粘附堆积。干燥塔侧面设置观察检修人孔，人孔采用快开式压紧结构，日常维护时无需拆卸大量螺栓即可快速开启，塔体外部预留保温层安装空间，实际生产时可根据物料干燥温度需求填充岩棉、硅酸铝等保温材料，减少塔内热量损耗。与干燥塔并排布置的旋风分离器采用切向进料结构，含尘气体从分离器上部切向进入后，依靠离心力将粉体颗粒从气流中分离，分离后的粉体从底部卸料阀排出，气流则从顶部中心排气管导出进入后续除尘单元。

　　旋风分离器的进出口管径经过流道优化，可降低气流阻力，提升粉体回收效率，减少后续除尘单元的处理负荷。除尘单元采用脉冲布袋除尘结构，箱体内部设置标准规格的除尘滤袋，顶部预留脉冲喷吹装置安装位，可定时对滤袋进行喷吹清灰，保证除尘效率稳定达标，处理后的洁净气体通过引风机排入大气，引风机与除尘箱体之间采用软连接结构，可抵消设备运行时的振动传递，降低整套设备的运行噪音。整套设备的管路布局充分考虑了安装与维护空间，所有工艺管道采用法兰连接，管道转弯处采用大半径弯头，减少粉体输送过程中的堵管风险，管道支架与钢结构平台做一体化设计，无需额外在地面设置管道支撑，减少车间地面的占用面积。

　　从安装边界来看，整套设备的平台支腿采用方形底板，底板上预留地脚螺栓孔，安装时需要在车间地面做对应厚度的混凝土基础，保证基础水平度偏差不超过千分之二，避免设备运行时出现晃动。设备整体的操作面预留不小于1.5米的通行维护空间，爬梯出口处预留不小于1米的操作空间，方便操作人员上下与设备巡检。设计过程中充分考虑了不同单元的载荷分布，干燥塔满载时的重量最大，因此其对应的平台支腿做了加强处理，增加了斜撑数量，避免长期载荷作用下出现结构变形。旋风分离器与除尘单元的支撑结构根据各自的运行重量做了等强度设计，在保证结构强度的前提下尽可能减少型材用量，控制整体制造成本。风机单元设置独立的减震底座，底座与平台主钢梁之间加装橡胶减震垫，可有效降低风机运行时的振动传递到平台其他区域，避免振动引发的螺栓松动、焊缝开裂等问题。整套结构的细节处理完全贴合工业现场的实际使用需求，比如所有护栏的横杆间距、爬梯的踏步间距都符合安全规范要求，所有外露的钢结构边缘都做了倒角处理，避免安装维护时划伤操作人员。设备的各个单元都预留了吊装点，方便现场安装时的吊装就位，吊装点的位置经过重心校核，吊装时可保证设备单元保持水平，避免吊装过程中出现倾斜碰撞。
