野外通信塔架装配式基础支撑座

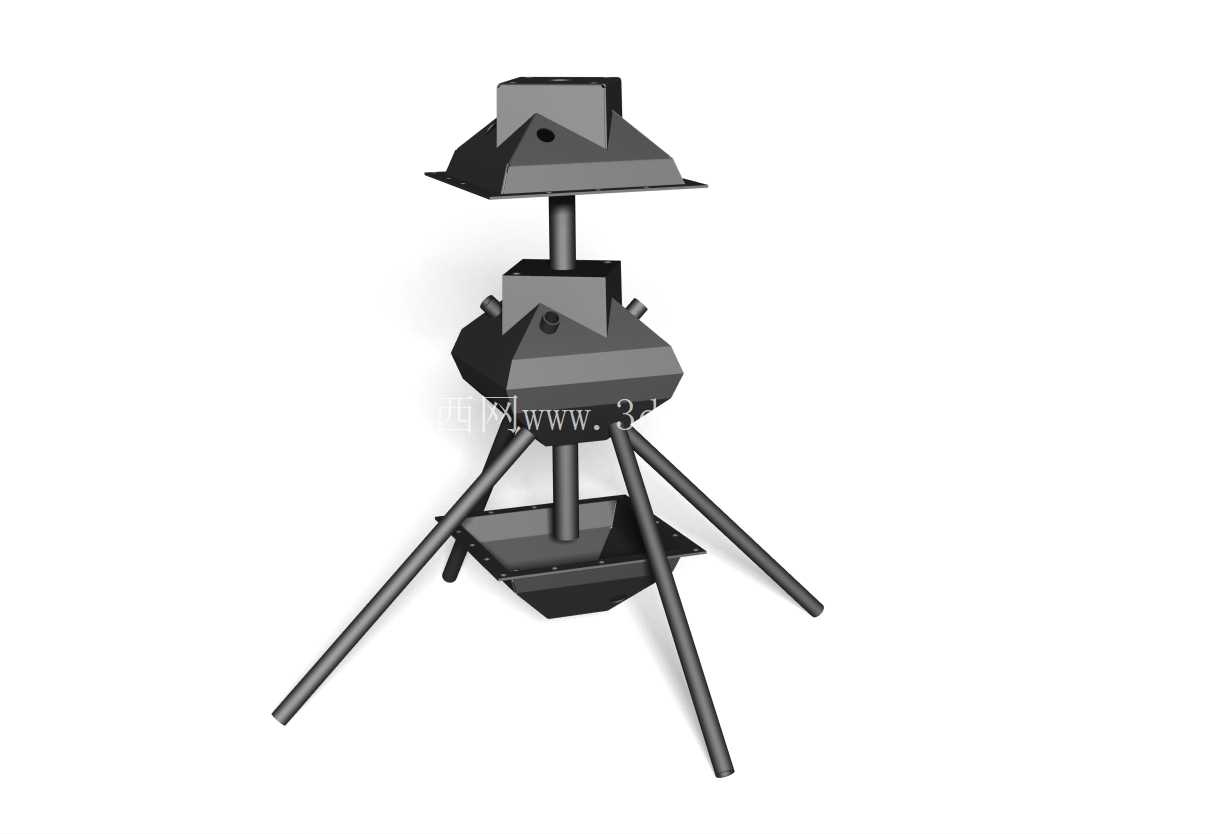

这套装配式基础支撑结构主要面向野外临时通信站点、应急中继架设、山地观测塔以及临时照明桅杆的快速部署场景，核心作用是在不浇筑混凝土、不做大面积场地硬化的前提下，为竖向塔杆提供稳定的锚固与支撑界面，整套结构拆分为上下两组承力模块，中间通过竖向主杆串联，底部搭配三根斜向撑腿形成空间三角承力体系，上部模块可作为塔架中段的辅助拉结节点，下部模块直接承担主杆传递的轴向压力与风致倾覆弯矩。

从现场使用逻辑来看，这类基础块尤其适合交通不便的山地、滩涂、冻土区域作业：常规通信塔现浇基础需要支模、配筋、养护，周期长且对场地扰动大，而该支撑座所有零部件均为预制金属件，运抵现场后仅需对位穿装销轴或螺栓即可完成拼装，三根斜撑腿的落点可根据现场地面平整度小范围调整，撑腿底端可搭配垫板或地锚进一步分散接地压强，避免松软地基出现不均匀沉降。结构中部的竖向主杆一方面作为上下两个基础块的定位芯轴，保证两组承力模块的同轴度，另一方面直接承接上部塔架传来的竖向载荷，把力流均匀传导至下部承力锥台。

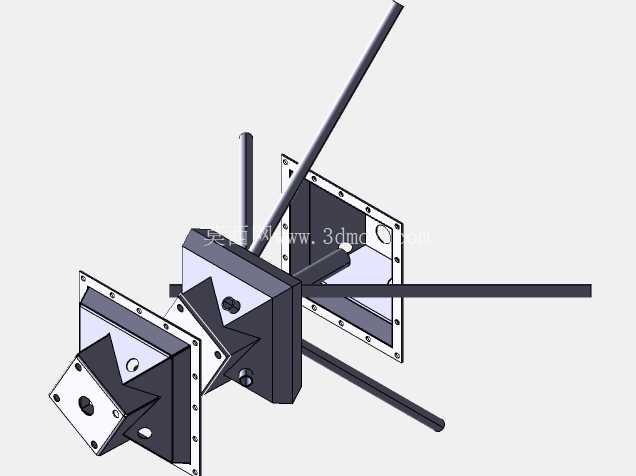

结构细节上，上下两组承力单元都采用了多边形锥台壳体造型，锥台侧壁预留了多组径向连接耳板，耳板上的开孔既可以用来挂载斜向拉索，也能对接附加的横担设备支架；锥台顶部的方形套筒与竖向主杆采用间隙配合，装配时主杆穿入套筒后通过侧向顶紧螺钉或者横向销钉锁死，既限制了主杆的径向窜动，也能传递部分扭矩。锥台下方延伸出的外翻边盘是主要的承压面，当设备需要长期固定时，可在翻边盘的开孔处打入钢钎或者浇筑少量配重压重，进一步提升抗倾覆能力；三脚支撑的每根圆管斜腿都通过铰接座与下部锥台侧壁相连，铰接设计允许撑腿在运输时收拢贴紧主杆，大幅缩小储运体积，架设时撑开至设计角度后锁死铰接点即可，三根撑腿在水平面呈120度均匀布置，任意方向的水平风载荷都能由至少两根撑腿分担，不存在受力弱向。

设计思路上，整套结构优先兼顾了重复拆装与通用性：没有采用焊接死的整体机架，所有承力连接点都设计为可拆接口，锥台壳体采用折弯焊接成型，在保证刚性的同时控制了整体自重，多边形斜面既避免了方形箱体的应力集中，也能在野外堆放时减少积水积雪存留。尺寸边界方面，下部三脚撑腿展开后形成的接地圆直径约为整体高度的0.8倍，保证抗倾覆力臂足够；收拢状态下整体外轮廓不超过主杆外接圆柱，单模块重量控制在两人可抬运的范围内；上下锥台的套筒内径统一适配常用的通信桅杆管径，若对接不同规格的主杆，仅需更换内衬套即可，不需要改动主体支撑结构。

在建模实现层面，结构中圆管撑腿、铰接耳板、锥台壳体、套筒、翻边盘都属于典型的钣金与焊件组合特征，装配时需要重点校验三处配合关系：一是竖向主杆与上下套筒的同轴度，偏差过大会造成装配卡滞；二是三根斜腿撑开后底端的共面度，避免出现单腿悬空受力不均；三是径向耳板开孔的位置度，保证拉索或者附加支架安装时无需现场扩孔。这类结构在工程验证阶段通常还要校核风载工况下的撑腿压杆稳定性，以及锥台与套筒焊接位置的局部应力，三维模型中完整保留了所有板件厚度、铰接间隙与安装孔位，可直接导出工程图用于钣金下料与焊接工装制作。
