带坡道楼梯的装配式金属门廊结构

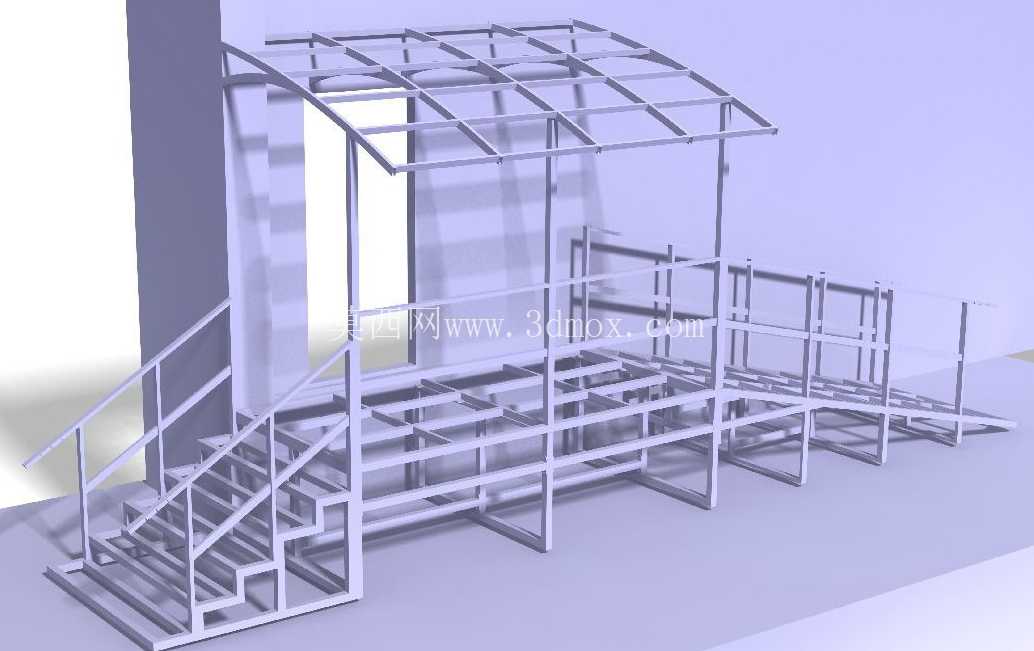

　　这套金属门廊结构主要适配工业厂区附属建筑、物流场站配套用房、户外公共站点的出入口改造与新建场景，核心解决出入口无遮蔽、高差通行不便的实际问题，同时兼顾人员通行的安全防护与全天候使用需求。结构整体采用方管型材作为主受力构件，所有连接节点预设焊接或螺栓装配位，现场无需二次裁切即可完成拼装，适配不同建筑外墙的安装基面，不管是混凝土墙面还是钢结构墙面都能通过转接件完成固定。从功能分区来看，整套结构分为三个核心模块：顶部雨棚骨架、侧部楼梯通行段、无障碍坡道段。

　　顶部雨棚采用弧形起拱的框架设计，主龙骨沿建筑外墙向外悬挑，次龙骨按等间距排布预留采光板或彩钢板的安装槽位，起拱角度经过排水坡度校核，雨天不会出现积水兜水的问题，雨棚覆盖范围完全覆盖楼梯与坡道的出入口区域，人员在出入口停留、刷卡、整理物品时不会被雨淋。楼梯段采用双跑踏步设计，踏步框架采用等边角钢做边框，内部预留花纹钢板的焊接位，两侧扶手高度符合人行防护要求，扶手立柱与楼梯主框架刚性连接，中间设置横向横杆防止人员攀爬或物品滚落，踏步的踢面高度与踏面宽度按常规人行步距设置，日常搬运小型工具、单人负重通行都不会有局促感。

　　无障碍坡道段与楼梯并行设置，坡道坡度满足无障碍通行的规范要求，坡道两侧同样设置连续防护扶手，坡道框架内部预留防滑铺装的安装位，既可以供轮椅通行，也能满足小型手推车、清洁设备的进出需求，坡道与楼梯的末端做齐平处理，统一接入建筑出入口的硬化地面，不存在高差绊脚的隐患。设计过程中优先考虑了安装边界的适配性，整套结构靠墙侧的立柱预设长圆孔调节位，可适配建筑外墙±50mm的安装误差，不需要在现场重新扩孔；结构整体的外伸尺寸控制在常规人行通道的宽度范围内，不会占用消防通道的有效通行宽度，底部立柱的底板预留膨胀螺栓安装孔，直接固定在硬化混凝土地面上即可，不需要做额外的基础浇筑，大幅缩短现场施工周期。

　　从受力角度来看，所有主受力杆件的截面选型经过常规雨雪荷载、人行活荷载的校核，非地震区域可直接安装使用，高风压区域可通过增加靠墙侧的连接点数量、加大立柱截面的方式做适配调整，框架所有外露边都做了倒角处理，没有尖锐突出的焊口或毛刺，避免人员通行时剐蹭受伤。这套结构的模块化程度较高，雨棚、楼梯、坡道三个模块可单独拆分使用，比如仅需要无障碍坡道的场景可单独拆分坡道模块，仅需要入口雨棚的场景可单独安装雨棚部分，不需要额外改动主体框架的连接结构，适配不同场地的差异化需求。
