带径向通孔与键槽的阶梯传动轴结构

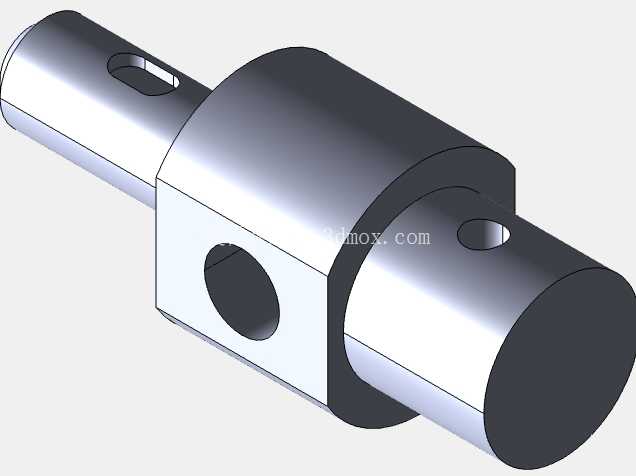

　　这类阶梯轴结构常出现在小型传动机构、精密调节装置的动力传递链路中，承担扭矩传递、部件定位、运动导向的多重作用，区别于普通光轴的单一传动功能，该轴通过多段不同直径的柱面设计，可同时适配轴承内圈定位、传动件安装、锁紧限位等多个装配需求，在小型通讯设备调节机构、精密仪器进给单元、小型泵阀传动组件中都能见到同结构轴件的应用。从结构设计逻辑来看，轴身的键槽开设在左侧小直径轴段，该段通常用于安装同步轮、齿轮或者联轴器，键槽的深度、宽度与轴段直径匹配，能够保证传动过程中键连接的抗剪切强度，避免大扭矩传递时出现键侧压溃、轴件打滑的问题；中间大直径的凸肩结构是整个轴的轴向定位基准，装配时凸肩的两个端面分别抵靠轴承内圈端面、安装座侧壁，可直接限制轴的轴向窜动，省去额外加装轴套、锁紧螺母的空间，适配结构紧凑的小型设备安装需求。

　　轴身中部的方形安装座与径向贯通孔是该轴的特殊功能结构，方形结构能够避免配套安装的拨叉、连杆件出现周向转动，径向通孔可穿装销轴或者锁紧螺钉，实现外部调节件与轴的刚性连接，当外部机构带动该段转动时，可将旋转运动传递到轴两端的执行件上，同时该段的方形截面也能提升局部的抗扭刚度，避免频繁正反转切换时出现轴段扭转变形。右侧大直径轴段的径向小孔为润滑脂注油孔，孔道连通轴面与内部的储油腔，设备维护时可通过该孔注入润滑脂，润滑脂会沿着轴与轴承配合的间隙缓慢渗出，持续降低配合面的磨损速率，延长轴件与配套轴承的使用寿命。

　　从安装边界来看，该轴的各段轴径公差按照IT7级精度设计，与滚动轴承配合的轴段表面粗糙度控制在Ra1.6以内，保证轴承压装时不会出现卡滞、配合过松的问题；键槽的对称度公差控制在0.02mm范围内，避免安装传动件后出现动平衡超差，引发设备运行时的振动噪音。轴两端的倒角均采用C2规格，既能够去除加工毛刺，也能在装配时起到导向作用，方便轴承、传动件的快速压装，避免尖锐棱边划伤配合件的内孔表面。

　　实际选型应用时，需要注意该轴的最大回转直径不超过中间凸肩的外圆尺寸，安装座的预留避让空间需要覆盖方形安装座的回转范围，避免轴件转动时与周边结构件发生运动干涉；同时轴的支撑跨距需要匹配两端轴承的安装位置，跨距过大会降低轴的整体刚性，引发传动过程中的轴端挠曲变形，影响传动精度。这类轴件通常采用45号钢调质处理，毛坯经车削粗加工后，再通过铣削加工键槽、方形安装座，最后经外圆磨削保证各配合面的尺寸精度，表面发黑处理可提升轴件的防锈能力，适配常规工况下的长期使用需求。在通讯类调节设备中，这类轴常作为信号调节旋钮的传动核心，将旋钮的旋转动作传递到电位器或者信号切换机构上，轴上的径向孔可用于固定档位定位弹片，实现调节时的档位触感反馈；在小型流体控制设备中，该轴可作为阀芯的驱动轴，通过中部的方形结构连接阀芯，带动阀芯转动实现流体通路的切换，凸肩结构可配合密封圈实现轴端的动密封，避免流体从轴与安装座的间隙处泄漏。
