流动分析教学装置用孔板模块结构

在流体力学相关的实验教学场景中，孔板节流类构件是帮助学习者理解节流效应、压差与流量对应关系的核心实操部件，这款配套流动分析教学装置的孔板模块，正是针对教学演示场景做了针对性的结构优化，区别于工业管线中全金属封闭的工业孔板，它在结构设计上兼顾了功能实现与过程可视化的需求。从实际使用场景来看，该模块主要搭载于院校流体力学实验室的教学演示台架上，可串联在透明流体循环管路中，配合压差计、流量计完成孔板节流原理的验证实验，也可用于展示不同开孔率孔板对管内流态的影响，帮助学习者建立节流元件工作过程的直观认知。

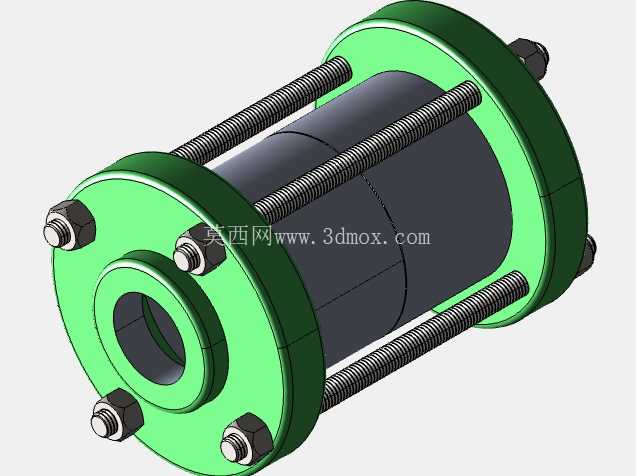

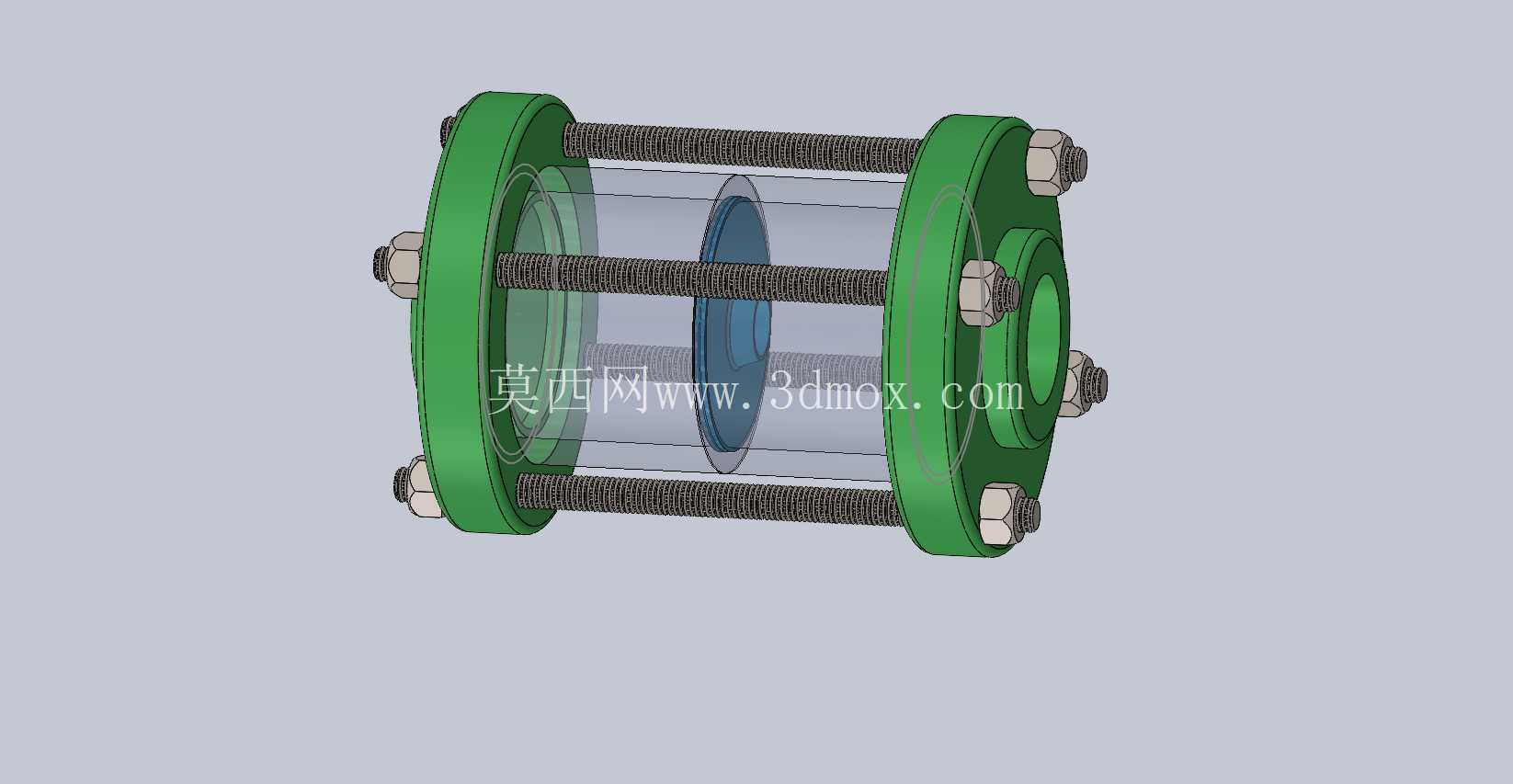

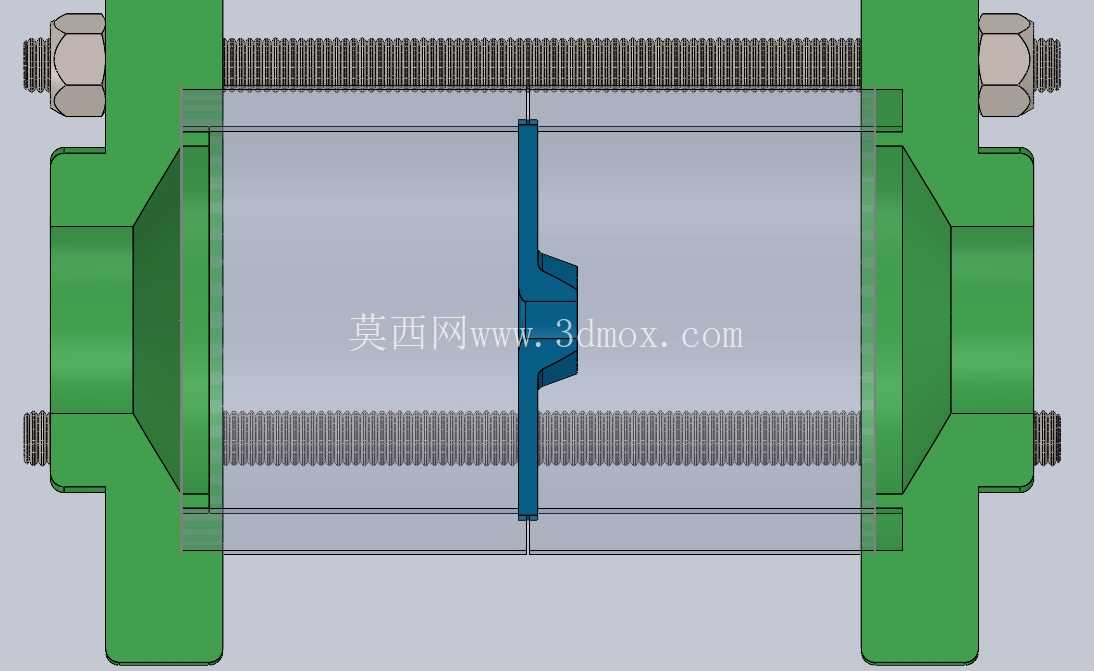

从功能特性上看，模块采用双侧法兰对接的结构形式，两端法兰外缘均匀布置螺栓穿装孔，通过四根通长螺柱配合六角锁紧螺母实现两端法兰的夹紧固定，法兰与中间透明筒体的接触位置设置密封槽，可加装密封圈实现静密封，避免实验过程中流体渗漏影响实验数据准确性。中间段采用高透明硬质筒体作为流道外壳，可直接观察到内部孔板构件的安装位置，以及流体流经孔板时的流态变化，比如节流前后的气泡生成、流速变化带来的流态差异都能直接被观测到，这一设计完全贴合教学场景的可视化需求，解决了工业孔板无法观察内部流场的问题。内部的孔板构件采用居中定位结构，通过台阶限位保证孔板的开孔中心与管路轴线完全重合，避免偏心安装带来的测量误差，孔板的节流边做了精密倒角处理，符合节流元件的流道设计规范，能保证实验测得的压差流量关系与理论计算值偏差控制在教学允许范围内。

设计过程中，首先明确了教学场景的核心需求：一是要满足常规教学实验的压力耐受要求，可承受0.6MPa以内的常温流体压力，适配实验室常用的水循环、空气循环实验系统；二是要具备快拆能力，松开四角的锁紧螺母即可拆分两端法兰，快速更换不同开孔直径、不同开孔形式的孔板片，无需拆卸整个管路，方便教学过程中快速切换实验工况，对比不同参数孔板的节流效果；三是要保证观察视野无遮挡，透明筒体段的轴向长度经过反复校核，既保证有足够的观察距离看清孔板前后的流态，又不会因为筒体过长导致整体结构笨重，同时螺柱的布置位置避开了正面观察区域，不会遮挡核心的孔板工作区域。

从安装边界尺寸来看，两端法兰的连接尺寸匹配教学装置常用的通径规格，法兰端面的密封面形式为平面密封，适配常规的橡胶平垫，安装时无需特殊工装，只需对角均匀锁紧螺柱即可保证密封性能；模块整体的轴向长度控制在合理范围内，串联安装在实验管路上时不会占用过多台架空间，两端法兰的外圆尺寸做了圆弧倒角处理，避免安装过程中划伤操作人员；透明筒体与两端法兰的配合采用台阶式止口定位，装配时可自动保证同轴度，降低学生装配操作的难度，即使是初次接触实验装置的学习者，也能快速完成模块的组装与更换。

在细节设计上，两端法兰采用硬质金属材质，表面做防锈处理，可长期接触实验用水而不产生锈蚀污染实验介质；锁紧螺柱采用全螺纹结构，可适配不同厚度的透明筒体与孔板组合，拓展模块的实验适配范围；孔板片采用可更换设计，除了标配的标准孔板外，还可配套偏心孔板、多孔孔板等不同形式的节流件，丰富实验教学的内容覆盖。整个模块没有多余的冗余结构，所有结构设计都围绕教学实验的实际需求展开，既保证了节流元件的功能准确性，又充分考虑了教学场景下的操作便利性、观察直观性与维护便捷性，能很好地满足流体流动分析相关课程的实操教学需求。
